Снятие переднего бампера для комплектации 55 Chevrolet Niva

Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода "массы" от аккумуляторной батареи. Отверните три винта 1 (рис. 8-11) верхнего крепления бампера.

Рис. 8-11. Крепление бампера к верхней поперечине передка:
1 - винт самонарезающий.

Отверните два болта 1 (рис. 8-12) крепления бампера (в зоне номерного знака).

Рис. 8-12. Крепление бампера к нижней поперечине передка:
1 - болт;
2 - хромированная накладка.

Отверните две гайки 1 (рис. 8-13) нижнего крепления бампера.

Рис. 8-13. Крепление бампера к нижней поперечине передка (вид снизу):
1 - гайка.

Отверните по шесть винтов 1 (рис. 8-14) и по две гайки 2 крепления кожуха защитного, правого/левого, арки переднего колеса и снимите защитный кожух 3.

Рис. 8-14. Крепление бампера и кожуха защитного правого/левого арки колеса:
1 - винты;
2 - гайки;
3 - защитный кожух.

Отсоедините колодку 1 (рис. 8-15) переднего жгута проводов от противотуманных фар.

Рис. 8-15. Расположение противотуманных фар правой/левой:
1 - колодка жгута;
2 - противотуманная фара.

Отверните по одному винту 1 (рис. 8-16) со стороны арки колеса, крепления накладок 1 (рис. 8-17) фар.

Рис. 8-16. Крепление накладки фары на бампере:
1 - винт.

Снимите накладку 1 (рис. 8-17) фар правую и левую, преодолевая сопротивление двухсторонней липкой ленты.

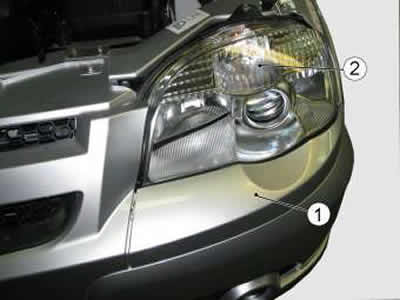

Рис. 8-17. Накладка фары:
1 - накладка фары левая;
2 - фара.

Отверните по два болта 1 (рис. 8-18) верхнего - бокового крепления бампера к нижней поперечине кузова и снимите бампер 2.

Рис. 8-18. Боковое крепление бампера:
1 - болт;
2 - бампер.

Снятие балки переднего бампера. Отверните по одному винту 1 (рис. 8-19) бокового крепления балки бампера.

Рис. 8-19. Боковое крепление балки переднего бампера:
1 - винт;
2 - балка переднего бампера.

Отверните четыре гайки 1 (рис. 8-20) крепления балки переднего бампера и снимите балку 2.

Рис. 8-20. Крепление балки переднего бампера:
1 - гайка;
2 - балка переднего бампера.
