Проверка рулевого управления с гидравлическим усилителем

Проверка рулевого управления с гидравлическим усилителем Kia Sephia

Проверка усилия поворота рулевого колеса

Общие сведения
1. На автомобиле стоящем на твердой горизонтальной поверхности, установите передние колеса для прямолинейного движения.
2. Пустите двигатель и прогрейте жидкость усилителя рулевого управления до температуры 50~60°C. Поверните рулевое колесо от упора до упора несколько раз.

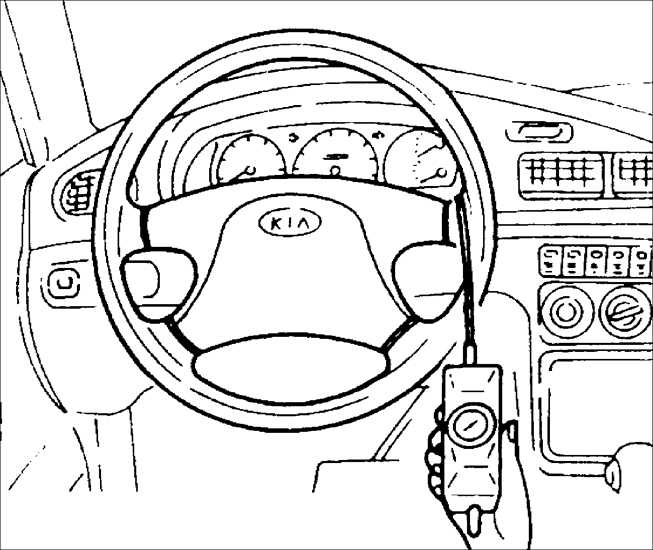

Проверка рулевого управления с гидравлическим усилителем Kia Sephia 3. Оставьте двигатель работать на частоте вращения холостого хода и зацепите динамометр за спицу рулевого колеса в месте наиболее удаленном от центра колеса. С передними колесами установленными для прямолинейного движения измерьте усилие, которое необходимо приложить к рулевому колесу для поворота колес влево и вправо.

Усилие: 31 Н (3,2 кг)
4. Если измеренное усилие превышает требуемое значение, проверьте уровень жидкости, отсутствие воздуха в жидкости, отсутствие утечек в шлангах и их соединениях, работу насоса усилителя рулевого управления и рулевой передачи, и давления в шинах передних колес.

Проверка уровня жидкости

Предупреждение

В гидравлический привод усилителя рулевого управления добавляйте только рекомендованную жидкость.

Общие сведения
Проверка рулевого управления с гидравлическим усилителем Kia Sephia 1. Проверьте, что уровень жидкости находится между метками FULL (полный) и LOW (низкий) находящимися на корпусе прозрачного бачка.
2. При необходимости, добавьте или откачайте жидкость из бачка.

Прокачка гидравлической системы усилителя рулевого управления

Предупреждение

Не пускайте двигатель. Поднимите переднюю часть автомобиля и закрепите на опорах.

Общие сведения
1. Проверьте уровень жидкости.
2. При неработающем двигателе поверните рулевое колесо от упора до упора несколько раз.
3. Проверьте уровень жидкости. Если уровень жидкости понизился, добавьте жидкость.
4. Повторите шаги 2 и 3, пока уровень жидкости не стабилизируется.
5. Пустите двигатель и оставьте работать на частоте вращения холостого хода
Проверка рулевого управления с гидравлическим усилителем Kia Sephia 6. Поверните рулевое колесо от упора до упора несколько раз.
Проверка рулевого управления с гидравлическим усилителем Kia Sephia 7. Проверьте, что жидкость не пенится, и ее уровень не понизился.
8. При необходимости, добавьте жидкость и повторите шаги 6 и 7.

Проверка отсутствия утечек жидкости

Общие сведения
1. Пустите двигатель.
2. Поверните рулевое колесо от упора до упора несколько раз, чтобы создать давление в гидравлической системе усилителя рулевого управления.
3. Проверка отсутствия утечек жидкости из гидравлической системы усилителя рулевого управления.
Предупреждение

Чтобы исключить повреждения, не удерживайте рулевое колесо, повернутое до упора в течение более 15 секунд. Утечки жидкости наиболее возможны в местах соединения шлангов и трубок, а также в местах их подсоединения к бачку и рулевой передаче.

Проверка давления жидкости в гидравлической системе

Общие сведения
Проверка рулевого управления с гидравлическим усилителем Kia Sephia 1. Соберите прибор для измерения давления OK201 323 AA0 как показано на рисунке.

Момент затяжки: 39–49 Н•м
2. Отсоедините напорный шланг от насоса и подсоедините прибор для измерения давления OK201 323 AA0 между шлангом и насосом.
Предупреждение

Перед отсоединением шланга, нанесите метки для правильной повторной его установки.
3. Удалите воздух из гидравлической системы усилителя рулевого управления.
Проверка рулевого управления с гидравлическим усилителем Kia Sephia 4. Полностью откройте клапана прибора OK201 323 AA0. Пустите двигатель и поверните рулевое колесо от упора до упора несколько раз для прогрева жидкости усилителя рулевого управления до температуры 50~60°C
Предупреждение

Если клапан оставить закрытым в течение больше чем 15 секунд, температура жидкости увеличится чрезмерно и повредит масляный насос.

Проверка рулевого управления с гидравлическим усилителем Kia Sephia

 5. Полностью закройте клапан. Увеличьте частоту вращения двигателя до 1000-1500 мин–1 и измерьте давление жидкости, создаваемое насосом. Если давление ниже требуемого, замените насос усилителя рулевого управления.

Давление жидкости создаваемое насосом усилителя рулевого управления: 7358–7848 кПа
6. Полностью откройте клапан и увеличьте частоту вращения двигателя до 1000–1500 мин–1.
7. Поверните рулевое колесо от упора до упора несколько раз и измерьте давление жидкости, создаваемое шестернями насоса. Если давление ниже требуемого, замените насос усилителя рулевого управления.

Давление жидкости создаваемое шестернями насоса усилителя: 7358–7848 кПа
Предупреждение

Если оставить в повернутом до упора положении в течение больше чем 15 секунд, температура жидкости увеличится чрезмерно и повредит масляный насос.
8. Снимите прибор для измерения давления OK201 323 AA0. Установите на место и закрепите напорный шланг. Затяните соединение шланга требуемым моментом.

Момент затяжки: 39–49 Н•м

Проверка рулевого управления с гидравлическим усилителем Kia Sephia

 9. Удалите воздух из гидравлической системы усилителя рулевого управления.
