Снятие и установка топливного бака

Снятие и установка топливного бака Land Rover Freelander 2

Специальный инструмент

310-123 Locking Ring, Fuel Tank

Общее оборудование: Powertrain Jack

После слива топливо все еще может оставаться в топливном баке. Избегайте возникновения открытого источника пламени, искр или воспламеняющихся веществ.

При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.

Снятие

Все автомобили
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Слейте топливо из топливного бака. Обратитесь к процедуре: Опорожнение топливного бака (310-00 Система подачи топлива - Общая информация, Общие процедуры).
3. Снимите лоток для монет.

4. Отверните регулировочную гайку и отсоедините тросы стояночного тормоза от компенсатора.

5. Сложите вперед подушку правого заднего сиденья.
6. Снимите ковер и удалите втулку.

Автомобили с дополнительным отопителем, работающем на топливе
7.

При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.

Все автомобили
8. Отсоедините электроразъем и вентиляционный шланг.

9. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

10. Снимите систему выпуска отработавших газов. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

11.

12. Момент затяжки: 40 Nm

ПРЕДУПРЕЖДЕНИЕ: Не воздействуйте рычагом на шарниры карданного вала для отсоединения раздаточной коробки или фланцев заднего дифференциала.

Закрепите карданный вал с помощью подходящих шин. Используйте новые болты.

13. Момент затяжки: 25 Nm

ПРИМЕЧАНИЕ: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238

14. Момент затяжки: 25 Nm

ПРИМЕЧАНИЕ: Эта операция выполняется с помощником.

15. Сожмите средний шарнир карданного вала. Привяжите карданный вал к правой стороне автомобиля.

Убедитесь, что средний шарнир карданного вала сжат. Невыполнение этого указания может привести к повреждению данного компонента. Во избежание повреждения шарнира или чехла не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.

16. Момент затяжки: 25 Nm

ПРИМЕЧАНИЕ: Автомобили с двигателем TD4 и механической КПП, начиная с VIN 180238

17.

18.

19. Отсоедините тросы стояночного тормоза от держателя на топливном баке.

20. Снимите крышку топливопровода.

21. Отсоедините 2 топливопровода.

При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.

Автомобили с дополнительным отопителем, работающем на топливе
22.

При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.

Все автомобили

23.

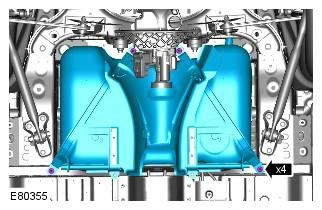

24. Снимите топливный бак. Общее оборудование: Powertrain Jack. Момент затяжки: 25 Nm

ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

25. Снимите подушку топливного бака.

ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.

26. Снимите стопорное кольцо модуля топливного насоса. Специальный инструмент: 310-123. Момент затяжки: 200 Nm

ПРЕДОСТЕРЕЖЕНИЕ: При обращении с данными элементами необходимо соблюдать предельную чистоту.

27. Отсоедините фильтр очистки топлива.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

28. Снимите фильтр очистки топлива.

ПРИМЕЧАНИЕ: Показан бензиновый двигатель, для дизельного аналогично.

29. Снимите модуль топливного насоса.

ПРИМЕЧАНИЕ: Показан бензиновый двигатель, для дизельного аналогично.

30.

• Нажмите вниз, чтобы высвободить топливный датчик из зажима.
• Сдвиньте узел топливного датчика вперед, чтобы высвободить его из кронштейна.
• Извлеките топливный датчик из бака.

31. Снимите каркас топливного бака.

Установка

1. Установка выполняется в обратном порядке.
2. Залейте топливо в топливный бак.
3. Отрегулируйте стояночный тормоз. Обратитесь к процедуре: Регулировка троса стояночного тормоза (206-05 Стояночный тормоз и привод стояночного тормоза, Общие процедуры).
