Контрольные кузовные размеры Subaru Legacy Outback
Контрольные кузовные размеры

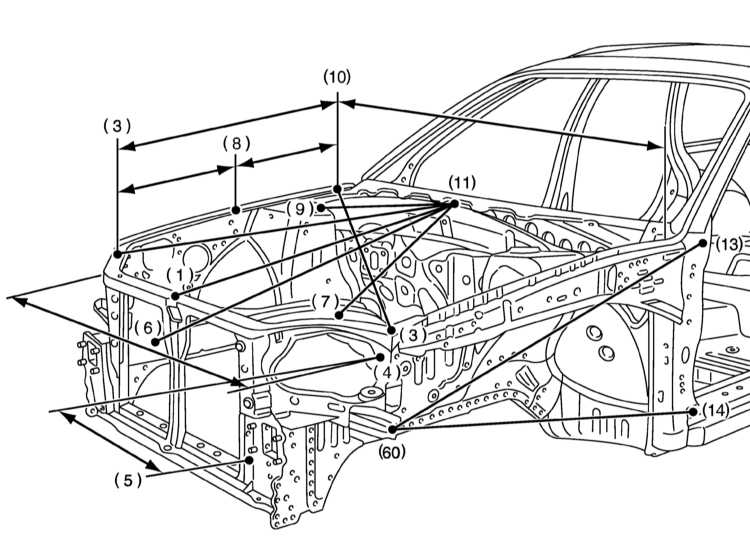

Расположение точек обмера
Направляющие отверстия, реперные точки, технологические окна и прочие фиксированные фрагменты кузовных панелей используются при установке сменных элементов, обеспечивая возможность безупречной их установки.
Реперные (опорные) точки расположены симметрично относительно диаметральной плоскости автомобиля.
|
Схема расположения опорных точек обмера салона (модели Седан)
 |
|
13 - Крепежное отверстие центрального уровня под болт М6 в стоечной части переднего крыла
14 - Крепежное отверстие нижнего уровня под болт М6 в стоечной части переднего крыла
19 - Отверстие 3.2 мм под посадку фиксатора в боковой балке крыши
20 - Отверстие центрального уровня 14 мм в центральной кузовной стойке
21 - Отверстие под болт М10 крепления регулировочной пластины ремня безопасности переднего сиденья
22 - Отверстие 20 мм в пороге задней двери
23 - Отверстие 20 мм под крепление датчика-выключателя задней двери
|
64 - Мерное отверстие нижнего уровня 13 мм в центральной кузовной стойке
81 - Отверстие 8 мм в центральной части задней полки салона
82 - Мерное отверстие 7 мм в задней переборке салона
85 - Мерное отверстие 20 мм в задней боковой панели кузова
87 - Отверстие 6.2 мм
88 - Квадратное отверстие 8х8 мм под посадку фиксатора в боковой балке крыши
92 - Отверстие 6 мм в задней полке салона
|
Схема расположения опорных точек обмера задней части кузова (модели Седан)
 |
|
38 - Вытянутое отверстие 18х36 мм под крепление панели приборов
46 - Отверстие 13 мм под крепление заднего амортизатора
83 - Мерное отверстие 20 мм в задней юбке
84 - Отверстие 6.2 мм под крепление заднего удлинения
86 - Внутреннее центральное отверстие 7 мм в задней юбке
90 - Отверстие 8 мм под крепление потолочной обивки
91 - Верхнее реперное отверстие установки заднего стекла (справа: 6.8 мм, слева: 6.8х10 мм)
93 - Верхнее внутреннее отверстие 8 мм под крепление панели отделки салона
94 - Нижнее внутреннее отверстие 8 мм под крепление панели отделки салона
|
95 - Вытянутое отверстие 12.5х17 мм под крепление заднего бампера
97 - Отверстие 7 мм в задней юбке под крепление панели отделки багажника
98 - Боковое отверстие 8.2 мм под крепление заднего бампера
99 - Отверстие 8 мм под крепление заднего комбинированного фонаря
100 - Отверстие 8.2 мм под крепление балки заднего бампера
|
Схема расположения опорных точек обмера нижней части кузова (модели Седан)
 |
|
50 - Отверстие 15 мм в лонжероне под крепление радиаторной панели
51 - Мерное отверстие 20 мм в лонжероне
52 - Мерное отверстие 20 мм в лонжероне
53 - Отверстие под болт М14 крепления элемента передней подвески
54 - Мерное отверстие 20 мм в лонжероне
55 - Отверстие под болт М10 крепления балки
|
56 - Мерное отверстие 18 мм в лонжероне
57 - Мерное отверстие 25 мм в заднем углу панели пола
58 - Отверстие В в усилительной балке (справа: 15 мм, слева: 12 мм)
59 - Мерное отверстие 30 мм в заднем углу панели пола
|
Подробности расположения опорных точек обмера кузова)
* RH правый
LH левый
Измерение производится при помощи специальной штанги, щупы которой должны помещаться в центры опорных отверстий.
