Суппорт передних тормозов

Суппорт передних тормозов Toyota Corolla

Общие сведения
Элементы суппорта модели РЕ54

Суппорт передних тормозов Toyota Corolla

1. Пылезащитный чехол
2. Держатель колодок
3. Противошумовая прокладка
4. Внутренняя тормозная колодка (с индикатором износа)
5. Крепежные пластинки колодок
6. Внешняя тормозная колодка
7. Противошумовая прокладка
8. Противошумовая пружина
9. Крепежные пластинки колодок

 10. Крепежное кольцо
11. Чехол цилиндра
12. Поршень
13. Уплотнение
14. Суппорт тормоза
15. Прокладка
16. Клапан выпуска воздуха
17. Втулка
18. Штифт

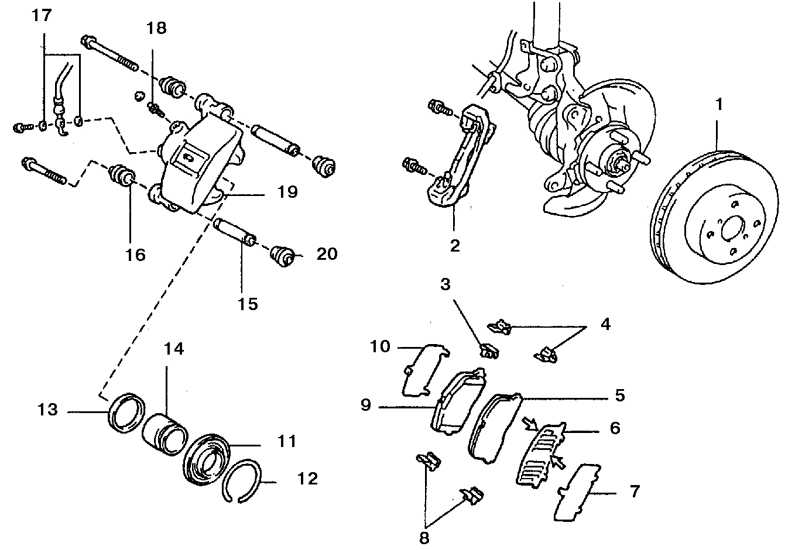

Элементы суппорта модели РD51

Суппорт передних тормозов Toyota Corolla

1. Тормозной диск
2. Держатель колодок
3. Индикатор износа тормозных колодок
4. Крепежные пластинки
5. Внешняя тормозная колодка
6. Внутренняя противошумовая прокладка
7. Противошумовая прокладка
8. Крепежные пластинки тормозных колодок
9. Внутренняя тормозная колодка
10. Противошумовая прокладка

 11. Чехол цилиндра
12. Крепежное кольцо
13.Уплотнение
14. Поршень
15. Втулка
16. Пылезащитный чехол
17. Прокладка
18. Клапан выпуска воздуха
19. Суппорт тормоза
20. Пылезащитный чехол
Предупреждение

Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Не сдувайте его при помощи сжатого воздуха и не вдыхайте.
Если необходимо провести переборку суппорта (обычно из-за утечки тормозной жидкости) предварительно узнайте цену запасных частей или стоимость уже восставленного или нового суппорта. Перед началом переборки приобретите ремонтный набор. Всегда ремонтируйте оба суппорта вместе – никогда не ремонтируйте только один из них.

Снятие
Общие сведения
1. Открутите гайки крепления колеса, поднимите переднюю часть автомобиля и установите его на опорах. Снимите колесо.

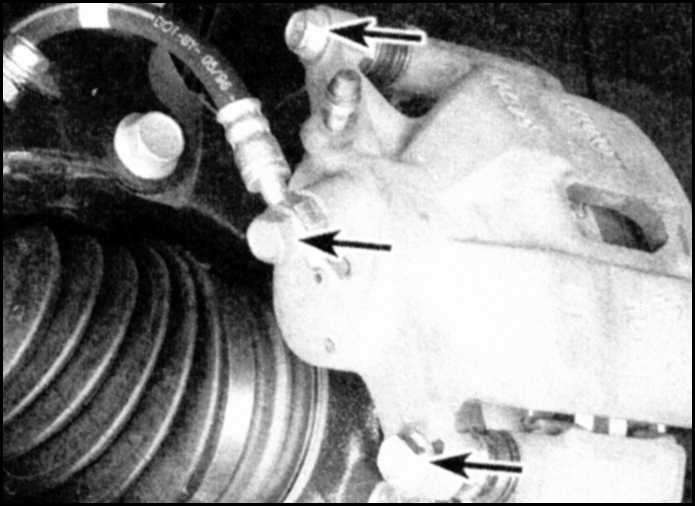

Суппорт передних тормозов Toyota Corolla 2. Открутите болт (указан нижней стрелкой) и отсоедините тормозной шланг (указан верхней стрелкой) от суппорта.

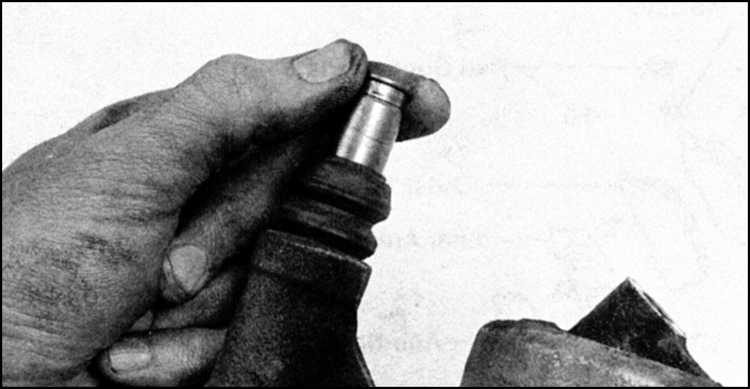

Суппорт передних тормозов Toyota Corolla 3. При помощи отрезка резинового шланга подходящего диаметра закройте отверстие шланга для того, чтобы внутрь его не попала грязь или влага и чтобы сократить потерю тормозной жидкости.
4. Руководствуясь инструкциями, приведенными в подразделе 9.3, снимите суппорт (снятие суппорта является частью операции по замене тормозных колодок).

Переборка

Общие сведения
Суппорт передних тормозов Toyota Corolla 1. Для переборки суппорта снимите крепежное кольцо чехла и чехол . Перед снятием поршня, поместите деревянный блок или несколько тряпок между поршнем и суппортом для защиты от повреждения при снятии.

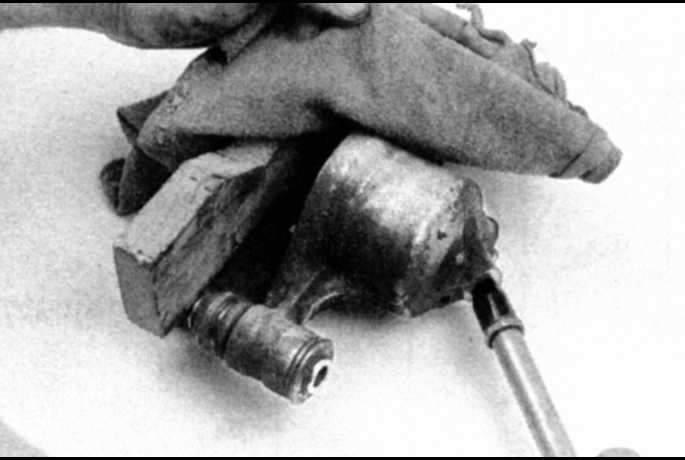

Суппорт передних тормозов Toyota Corolla 2. Для того, чтобы достать поршень из суппорта, подсоедините воздушный шланг к месту подсоединения тормозного шланга к суппорту и выдавите поршень при помощи сжатого воздуха. Не прилагайте слишком большое давление, достаточно, чтобы поршень немного вышел из цилиндра.
Предупреждение

Будьте осторожны и следите за тем, чтобы ваши пальцы не находились между суппортом и поршнем, так как поршень может прижать их.
3. Осмотрите поверхность поршня и стенок цилиндра суппорта. Если они поцарапаны, на них есть следи коррозии или износа, замените суппорт вместе с поршнем.

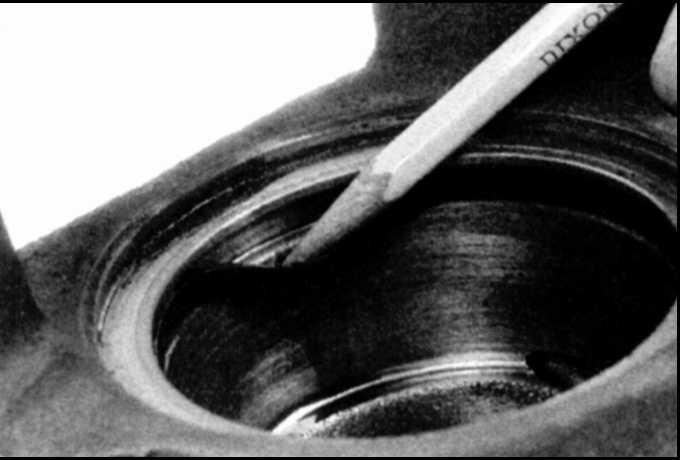

Суппорт передних тормозов Toyota Corolla 4. Если эти элементы в хорошем состоянии, снимите уплотнение поршня с цилиндра суппорта при помощи деревянного или пластикового инструмента. Металлические инструменты могут повредить поверхность цилиндра.
Суппорт передних тормозов Toyota Corolla 5. На суппорте модели PD51 выдавите втулку из суппорта и снимите пылезащитные чехлы с обеих сторон.
6. Очистите все элементы при помощи чистящей жидкости для механизма тормозов.
7. Для сборки суппорта вам необходимо приобрести ремонтный набор, подходящий для вашей модели автомобиля.
8. Опустите новое уплотнение поршня и поршень в тормозную жидкость и установите их в цилиндр суппорта. Не применяйте силу при установке поршня в цилиндр, проверьте, чтобы он был установлен правильно, и введите его в цилиндр, плотно на него надавив (не прилагайте слишком большого усилия).
9. Установите новый пылезащитный чехол поршня и крепежное кольцо.
10. Смажьте втулки силиконовой смазкой (входит в ремонтный комплект) и вставьте их в отверстия суппорта. Установите пылезащитные чехлы.

Установка

Общие сведения
1. Установка суппорта проводится в обратном порядке снятия. Не забудьте заменить медные уплотнительные шайбы (прокладки) на соединении тормозного шланга (новые шайбы обычно включены в ремонтный набор).
2. Прокачайте контур тормозной системы, руководствуясь инструкциями (см. подраздел 9.12). Проверьте, чтобы соединения тормозных шлангов не протекали. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.
