Схема соединений жгута проводов левой передней двери

Схема соединений жгута проводов левой передней двери Лада Калина

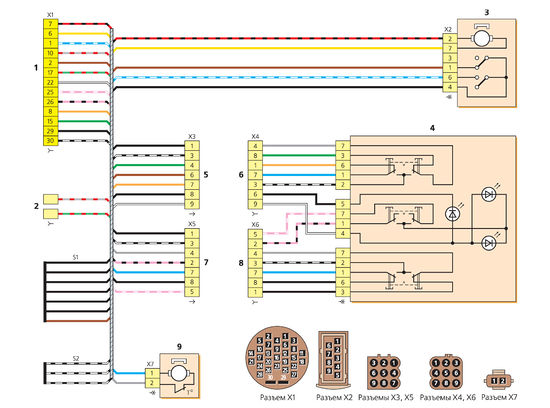

Схема соединений жгута проводов левой передней двери:

1 — колодка жгута проводов левой передней двери для под соединения заднего жгута проводов;

2 — колодка жгута проводов левой передней двери для подсоединения переднего левого громкоговорителя;

3 — электропривод блокировки замка левой передней двери;

4 — блок переключателей на левой передней двери;

5, 7 — колодки жгута проводов левой передней двери для подсоединения колодок жгутов проводов блока переключателей;

6, 8 — колодки жгутов проводов блока переключателей;

9 — мотор-редуктор стеклоподъемника левой передней двери
