Крутящие моменты затяжки BMW 5 Touring (E39) 525 i

Моменты затяжки двигателя

Крышка клапана (комплект)

M6  10 Nm    M7  15 Nm

Подшипник распределительного вала

M6  10 Nm    M7  14 Nm    M8  20 Nm

Приводная шестерня распределительного вала

Ступень 01  5 Nm    Ступень 02  20 Nm

Резьбовая заглушка устройства натяжения цепи

M26  70 Nm

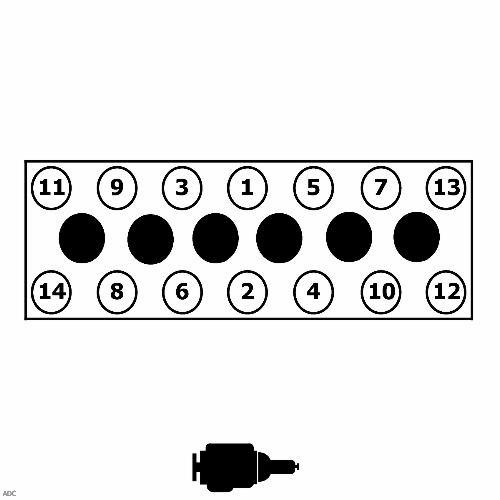

Болты крепления головки блока цилиндров

Ступень 01  40 Nm    Ступень 02  90°    Ступень 03  90°

Впускной коллектор

M6  10 Nm    M7  15 Nm    M8  22 Nm

Выпускной коллектор

M6  10 Nm  Заменить гайки.  M7  15 Nm  Заменить гайки.  M8  23 Nm  Заменить гайки.

Свечи зажигания

M12 x 1,25  20 - 26 Nm    M14x1,25  27 - 33 Nm

Датчик детонации

  20 Nm

Центральный винт коленчатого вала

  410 Nm  Восстановить болт.

Ведущий диск сцепления

M8 8.8  25 Nm    M8 10.9  34 Nm

Винт(ы) спуска масла

M12  25 Nm

Масляный картер

M6 8.8  10 Nm    M6 10.9  12 Nm

Корпус масляного фильтра

  25 Nm

Шатунный подшипник

Ступень 01  5 Nm  Заменить винт(-ы), промыть и слегка смазать маслом.  Ступень 02  20 Nm    Ступень 03  70°

Коренной подшипник

Ступень 01  20 Nm  Заменить винты, промыть и слегка смазать маслом.  Ступень 02  70°

Кислородный датчик

  50 Nm

Моменты затяжки на передней ходовой части

Крепление колеса

  110 - 130 Nm

Ступица/подшипник ступицы переднего колеса

Блок подшипника ступицы колеса  110 Nm  Сменить болты.

Головка поперечной рулевой тяги на поворотном кулаке

  65 Nm

Наконечник поперечной рулевой тяги на поперечной рулевой тяге

зажимной винт  27 Nm    контргайка  51 Nm

Моменты затяжки тормоза

Суппорт дискового тормоза передних колёс

Ширина зева гаечного ключа 7:  30 Nm  Очистить компоненты, не смазывать.

Суппорт дискового тормоза задних колёс

  30 Nm  Очистить компоненты, не смазывать.

Кронштейн суппорта дискового тормоза задних колёс

  65 Nm

Кронштейн суппорта дискового тормоза передних колёс

  110 Nm

Тормозной диск задних колёс

  16 Nm

Тормозной диск передних колёс

  16 Nm

Воздушный клапан

Ширина зева гаечного ключа 9:  7 - 11 Nm    Ширина зева гаечного ключа 11:  12 - 16 Nm    Ширина зева гаечного ключа 7:  3,5 - 5,0 Nm

Датчик - числа оборотов колеса

  9 Nm

Тормозной шланг

на суппорте дискового тормоза  22 - 26 Nm    на тормозной магистрали  14 Nm

Моменты затяжки для коробки передач

Резьбовая пробка маслоналивного отверстия коробки передач

Коробка передач A5S 310Z  100 Nm    Коробка передач A4S 310R  33 Nm    Коробка передач A4S 270R  33 Nm    Коробка передач A5S 300J  40 Nm    Коробка передач S5D 200G, Коробка передач S5D 250G, Коробка передач S5D 310Z, Коробка передач S5D 320Z  50 Nm    Коробка передач S6S420G  52 Nm

Резьбовая пробка маслосливного отверстия коробки передач

Коробка передач A5S 310Z  16 Nm    Коробка передач A4S 310R  25 Nm    Коробка передач A4S 270R  25 Nm    Коробка передач A5S 300J  35 Nm    Коробка передач S5D 200G, Коробка передач S5D 250G, Коробка передач S5D 310Z, Коробка передач S5D 320Z  50 Nm    Коробка передач S6S420G  52 Nm

Моменты затяжки на задней ходовой части

Крепление колеса

  110 - 130 Nm

Ступица/подшипник ступицы заднего колеса

M10 x 1, Ступень 01  30 Nm  Сменить болты.  M10 x 1, Ступень 02  90°    M27, гайка(и)  300 Nm  Заменить гайку и слегка смазать маслом поверхность прилегания.
