Крутящие моменты затяжки OPEL ASTRA H универсал 1.9 CDTI 16V

Моменты затяжки двигателя

Подшипник распределительного вала

  25 Nm

Приводная шестерня распределительного вала

  120 Nm

Натяжное приспособление для агрегатного ремня

  50 Nm

Направляющий ролик - агрегатного ремня

  25 Nm

Натяжной ролик зубчатого ремня

  25 Nm

Направляющий ролик зубчатого ремня привода распредвала

  50 Nm

Кожух зубчатого ремня

M6  9 Nm    M8  25 Nm

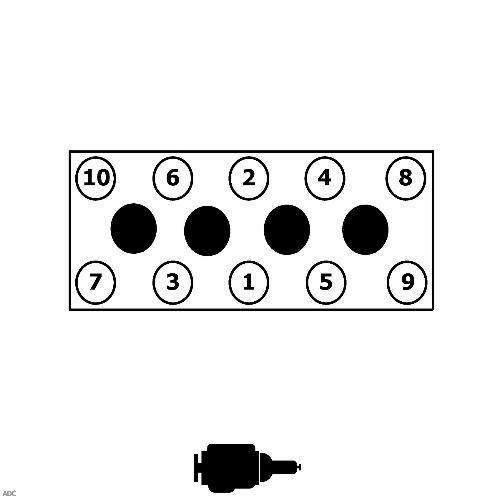

Болты крепления головки блока цилиндров

Ступень 01  20 Nm  Использовать новый винт(ы).  Ступень 02  65 Nm    Ступень 03  90°    Ступень 04  90°    Ступень 05  90°

Впускной коллектор

  25 Nm

Выпускной коллектор

  25 Nm

Свечи накаливания

  8 Nm

Виброгаситель

  25 Nm

Ременный шкив коленчатого вала

  25 Nm

Центральный винт коленчатого вала

  340 Nm  Использовать новый винт. (левая резьба)

Ведущий диск сцепления

M7  15 Nm  Использовать новый(ые) винт(ы) и новую(ые) гайку(и).  M8  28 Nm  Использовать новый(ые) винт(ы) и новую(ые) гайку(и).

Маховик

  160 Nm  Почистить резьбу и использовать средство для фиксации винтов.

Винт(ы) спуска масла

  20 Nm

Масляный картер

на коробке передач  40 Nm    на блоке цилиндров двигателя, M6  9 Nm    на блоке цилиндров двигателя, M8  25 Nm

Корпус масляного фильтра

  25 Nm

Шатунный подшипник

Ступень 01  25 Nm  Использовать новый винт(ы).  Ступень 02  60°

Коренной подшипник

Ступень 01  25 Nm  Использовать новый винт(ы).  Ступень 02  100°

Подвеска двигателя

  55 Nm

Держатель двигателя

M8  25 Nm    M10  50 Nm

Подшипник двигателя

  35 Nm

Стопор против проворачивания

на коробке передач, снизу  55 Nm    снизу, на подрамнике  55 Nm  Использовать новую(ые) гайку(и).

Агрегатный кронштейн

Ступень 01  90 Nm  Использовать новый винт(ы).  Ступень 02  45°    Ступень 03  15°

Пластина(-ы) жёсткости подрамника

Ступень 01  90 Nm  Использовать новый винт(ы).  Ступень 02  45°    Ступень 03  15°

Кислородный датчик

  40 Nm

Моменты затяжки на передней ходовой части

Амортизационная стойка

снизу, Ступень 01  50 Nm  Использовать новый(ые) винт(ы) и новую(ые) гайку(и).  снизу, Ступень 02  85 Nm    снизу, Ступень 03  75°    снизу, Ступень 04  15°

Шток поршня амортизатора

  80 Nm Использовать новую(ые) гайку(и).

Рулевая передача

Ступень 01  45 Nm  Использовать новые винты.  Ступень 02  45°    Ступень 03  15°

Крепление колеса

  110 Nm

Ступица/подшипник ступицы переднего колеса

на кронштейне колеса, Ступень 01  90 Nm    на кронштейне колеса, Ступень 02  30°    на кронштейне колеса, Ступень 03  15°    Ступень 01  150 Nm    Ступень 02  ослабить    Ступень 03  250 Nm

Датчик(-и) давления воздуха в шинах

  9 Nm

Головка поперечной рулевой тяги на поворотном кулаке

Ступень 01  30 Nm  Использовать новую(ые) гайку(и).  Ступень 02  90°    Ступень 03  15°

Наконечник поперечной рулевой тяги на поперечной рулевой тяге

контргайка  60 Nm

Стойка стабилизатора переднего моста на амортизационной стойке

  55 Nm  Использовать новую(ые) гайку(и).

Шарнир независимой подвески переднего моста на поворотном кулаке

  50 Nm  Использовать новую(ые) гайку(и).

Моменты затяжки тормоза

Суппорт дискового тормоза передних колёс

  28 Nm

Суппорт дискового тормоза задних колёс

  25 Nm

Кронштейн суппорта дискового тормоза задних колёс

  100 Nm  Использовать новые винты со средством для фиксации винтов.

Кронштейн суппорта дискового тормоза передних колёс

  100 Nm  Почистить резьбу и использовать средство для фиксации винтов.

Тормозной диск задних колёс

  4 Nm

Тормозной диск передних колёс

  7 Nm

Воздушный клапан

  10 Nm

Тормозная магистраль

  14 Nm

Тормозной шланг

на суппорте дискового тормоза  40 Nm  Заменить уплотнительное(ые) кольцо(а).

Моменты затяжки для коробки передач

Держатель коробки перемены передач

на блоке цилиндров двигателя, снизу  80 Nm

Резьбовая пробка маслоналивного отверстия коробки передач

с автоматической КПП, 6 передача AF40  40 Nm  Заменить уплотнительное(ые) кольцо(а).  со ступенчатой 6-ходовой коробкой передач, Коробка передач M32  30 Nm

Винт(ы) контроля масла

с автоматической КПП, 6 передача AF40  8 Nm  Заменить уплотнительное(ые) кольцо(а).

Резьбовая пробка маслосливного отверстия коробки передач

со ступенчатой 6-ходовой коробкой передач, Коробка передач M32  20 Nm

Моменты затяжки на задней ходовой части

Крепление колеса

  110 Nm

Ступица/подшипник ступицы заднего колеса

на кронштейне колеса, Ступень 01  50 Nm    на кронштейне колеса, Ступень 02  30°    на кронштейне колеса, Ступень 03  15°

Датчик(-и) давления воздуха в шинах

  9 Nm

Амортизатор заднего моста

сверху  90 Nm    снизу  130 Nm
