Крутящие моменты затяжки VOLVO S40 I (VS) 1.9 DI

Моменты затяжки двигателя

Крышка клапана (комплект)

  12 Nm

Подшипник распределительного вала

  20 Nm

Приводная шестерня распределительного вала

  60 Nm

Натяжной ролик зубчатого ремня

  50 Nm

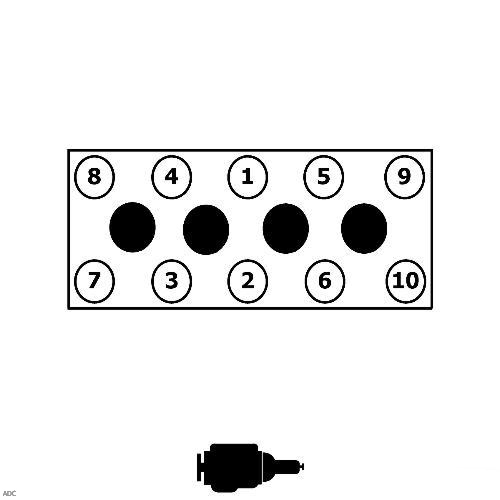

Болты крепления головки блока цилиндров

Винт(ы) 1 - 10, Ступень 01  30 Nm  Использовать новый винт(ы).  Винт(ы) 1 - 10, Ступень 02  46 - 54°    Винт(ы) 1 - 10, Ступень 03  подождать 3 минут(ы)    Винт(ы) 1- 2, Ступень 04  Ослабить винт(ы).    Винт(ы) 1- 2, Ступень 05  25 Nm    Винт(ы) 1- 2, Ступень 06  206 - 220°    Винт(ы) 3- 4, Ступень 07  Ослабить винт(ы).    Винт(ы) 3- 4, Ступень 08  25 Nm    Винт(ы) 3- 4, Ступень 09  206 - 220°    Винт(ы) 5- 6, Ступень 10  Ослабить винт(ы).    Винт(ы) 5- 6, Ступень 11  25 Nm    Винт(ы) 5- 6, Ступень 12  206 - 220°    Винт(ы) 7- 8, Ступень 13  Ослабить винт(ы).    Винт(ы) 7- 8, Ступень 14  25 Nm    Винт(ы) 7- 8, Ступень 15  206 - 220°    Винт(ы) 9- 10, Ступень 16  Ослабить винт(ы).    Винт(ы) 9- 10, Ступень 17  25 Nm    Винт(ы) 9- 10, Ступень 18  206 - 220°

Впускной коллектор

  25 Nm

Выпускной коллектор

  25 Nm

Свечи накаливания

  15 Nm

Форсунки

  27 Nm

Центральный винт коленчатого вала

Ступень 01  20 Nm    Ступень 02  115°

Ведущий диск сцепления

  21 Nm

Маховик

  55 Nm  Использовать новые винты и средство для фиксации винтов.

Винт(ы) спуска масла

Алюминиевый масляный поддон  20 Nm    Масляный поддон из стального листа  42 Nm

Масляный картер

  13 Nm

Шатунный подшипник

  50 Nm

Коренной подшипник

  65 Nm

Держатель двигателя

  52 Nm

Подшипник двигателя

на кронштейне двигателя  67 Nm    на кузове  98 Nm

Агрегатный кронштейн

  69 Nm

Стартёр

  50 Nm

Моменты затяжки на передней ходовой части

Амортизационная стойка

снизу  90 Nm

Рулевая передача

  80 Nm

Крепление колеса

  110 Nm

Ступица/подшипник ступицы переднего колеса

Ступень 01  120 Nm    Ступень 02  60°

Головка поперечной рулевой тяги на поворотном кулаке

  24 Nm

Моменты затяжки тормоза

Суппорт дискового тормоза передних колёс

  35 Nm

Суппорт дискового тормоза задних колёс

  33 Nm

Кронштейн суппорта дискового тормоза задних колёс

  55 Nm

Кронштейн суппорта дискового тормоза передних колёс

  100 Nm

Тормозной диск задних колёс

  8 Nm

Тормозной диск передних колёс

  8 Nm

Моменты затяжки для коробки передач

Рычаг переключения

  16 Nm

Выжимной цилиндр

  30 Nm

Фланцевое соединение коробки передач с двигателем

  50 Nm

Подшипник коробки перемены передач

гайка(и)  45 Nm    винт(ы)  98 Nm

Приводной вал

  25 Nm

Резьбовая пробка маслосливного отверстия коробки передач

  40 Nm

Моменты затяжки на задней ходовой части

Крепление колеса

  110 Nm

Ступица/подшипник ступицы заднего колеса

Ступень 01  120 Nm    Ступень 02  30°
