Снятие и установка выключателей и ламп

Снятие и установка выключателей и ламп Audi A3

Переключатель/регулятор дальности света

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажмите на переключатель света –1– и одновременно поверните его налево –2–. 2. Удерживайте переключатель в этом положении и выньте корпус переключателя света из панели приборов –3–. 3. Расстыкуйте разъем у переключателя. 4. Приподнимите плоской отверткой или пластмассовым клином боковые стопоры (стрелки на иллюстрации) у регулятора –1– и таким образом освободите стопоры. 5. Выньте регулятор –1– назад из корпуса переключателя света. 6. Вставьте регулятор в направляющую на переключателе света –2– и вдавите в корпус переключателя света. 7. Состыкуйте разъем. 8. Для установки нажмите переключатель света –1– и одновременно поверните его вправо –2–. Таким образом вдавливаются оба стопорных крючка. 9. В этом положении вдавите переключатель света в отверстие панели приборов –3– и зафиксируйте.

Выключатель в центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

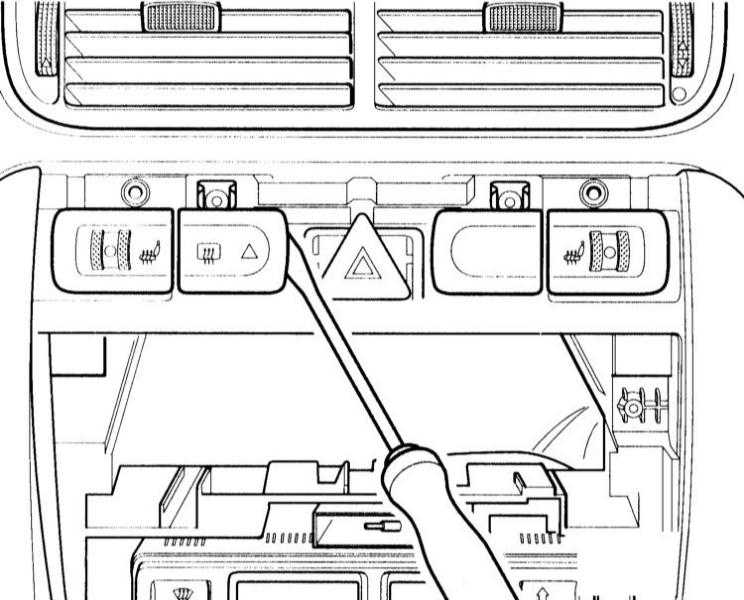

1. Снимите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника. 2. Откройте пепельницу и выньте вставку. 3. Выверните винт с крестообразным шлицем –1– и снимите пепельницу –2–. 4. Расстыкуйте разъем лампы подсветки пепельницы и прикуривателя. 5. Выверните 2 винта с крестообразным шлицем (стрелки на иллюстрации). 6. Выверните 2 винта с крестообразным шлицем (стрелки на иллюстрации) в проеме радиоприемника. 7. Осторожно снимите вверх облицовку –1–. 8. Надавите рукой вперед соответствующий выключатель сзади через проем радиоприемника. При этом одновременно осторожно небольшой отверткой вдавите скобы между выключателем и центральной консолью. 9. В заключении полностью выньте выключатель и расстыкуйте разъем. 10. Установка выполняется в последовательности, обратной снятию.

Выключатель лампы освещения вещевого ящика

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осторожно отожмите боковую крышку панели приборов на стороне переднего пассажира. 2. Расстыкуйте штекерные соединения –1– и снимите кабельные наконечники –2–. 3. Выдвиньте выключатель –3– из держателя панели приборов в направлении стрелки. 4. Установка выполняется в последовательности, обратной снятию.

Выключатель стеклоподъемника/механизма регулировки зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери. 2. Осторожно отделите на обратной стороне облицовки изоляционный мат. 3. Расстыкуйте разъем выключателя стеклоподъемника –3– и/или механизма регулировки зеркала –1–. 4. Выньте из облицовки двери выключатель –1–. Для этого раскройте стопоры –2–. 5. Установка выполняется в последовательности, обратной снятию.

Выключатель сдвижной панели люка/внутренний светильник
Регулятор сдвижной панели не может быть заменен отдельно. При наличии неисправностей необходимо заменить в комплекте узел управления и внутренний светильник.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вытяните пальцами рассеиватель –1– вперед и отсоедините его сзади. 2. Отверните винты крепления –2– и снимите выключатель сдвижной панели/внутреннего светильника –3–. 3. Сожмите отверткой крючки (В) и вытяните вперед выключатель сдвижной панели, отсоедините его сзади (А). 4. Расстыкуйте штекерные соединения –4– и –5–. 6 – лампа подсветки чтения, 7 – лампа внутреннего светильника. 5. Состыкуйте штекерные соединения у выключателя сдвижной панели/внутреннего светильника. 6. Закрепите выключатель сдвижной панели/внутреннего светильника в положении (А) и (В) и зафиксируйте. 7. Закрепите выключатель/внутренний светильник двумя винтами. 8. Закрепите сзади рассеиватель и вставьте спереди в отверстие.
