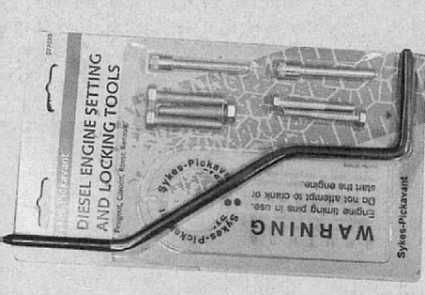

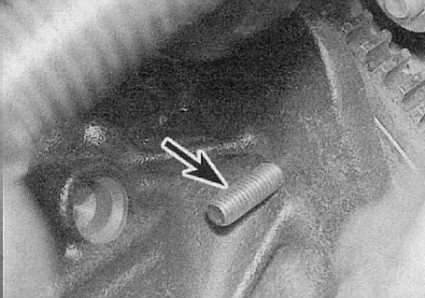

1. На всех моделях в зубчатых колесах распределительного вала и ТНВД, а также в маховике предусмотрены специальные сверления, позволяющие произвести фиксацию двигателя в правильной фазе газораспределения, исключающей вероятность попадания клапанов в контакт с днищами поршней во время установки головки цилиндров/ремня привода ГРМ. Добившись совмещения данных сверлений с ответными отверстиями в головке/блоке цилиндров, следует продеть в них пальцы подходящего диаметра.
При совмещении блокировочных отверстий поршень четвертого цилиндра оказывается в положении ВМТ конца такта сжатия. Ниже приведено подробное описание процедуры блокировки двигателя.
|
2. Снимите верхние крышки ремня привода ГРМ (см. Снятие и установка крышек газораспределительного ремня).

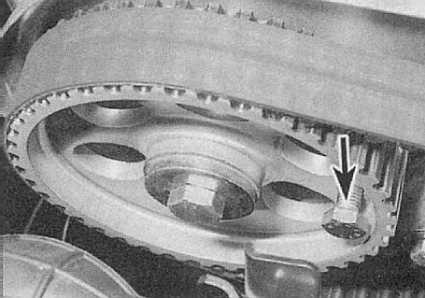

3. Проверните коленчатый вал за болт его шкива таким образом, чтобы три сверления в зубчатых колесах распределительного вала и ТНВД (одно в колесе вала и два в колесе насоса) совместилось с ответными отверстиями передней пластине двигателя. Для обеспечения доступа к болту шкива коленчатого вала отпустите два фиксатора и снимите пластмассовую крышку с подзора правого переднего колеса автомобиля. Где требуется, высвободите также шланги охладительного тракта из зажимов на кронштейне. Помните, что коленчатый вал следует всегда проворачивать только в направлении по часовой стрелке, глядя с правого борта автомобиля. Когда отверстия окажутся совмещены, двигатель блокируется путем продевания в них металлические стержней соответствующего диаметра (см. ниже).
|
