Разборка и сборка ряда узлов коробки передач

Рис. 4.79. Детали первичного и вторичного валов: 1 - стопорное кольцо первичного вала; 2 - зубчатое кольцо синхронизатора пятой передачи; 3 - муфта синхронизатора пятой передачи; 4 - пружина синхронизатора пятой передачи; 5 - сухарь синхронизатора; 6 - ступица синхронизатора пятой передачи; 7 - зубчатое кольцо синхронизатора пятой передачи; 8 - шестерня пятой передачи первичного вала; 9 - подшипник пятой передачи первичного вала; 10 - втулка шестерни пятой передачи первичного вала; 11 - левый подшипник первичного вала; 12 - шестерня четвертой передачи первичного вала; 13 - зубчатое колесо синхронизатора четвертой передачи; 14 - подшипник четвертой передачи первичного вала; 15 - муфта синхронизатора 3-4 передач; 16 - пружина синхронизатора 3-4 передач; 17 - сухарь синхронизатора 3-4 передач; 18 - ступица синхронизатора 3-4 передач; 19 - зубчатое колесо синхронизатора третьей передачи; 20 - шестерня третьей передачи первичного вала; 21 - подшипник третьей передачи первичного вала; 22 - первичный вал; 23 - правый подшипник первичного вала; 24 - сальник первичного вала; 25 - болт крепления вала шестерни задней передачи; 26 - вал шестерни задней передачи; 27 - шестерня задней передачи; 28 - гайка вторичного вала; 29 - шестерня пятой передачи вторичного вала; 30 - регулировочная прокладка подшипника вторичного вала; 31 - левый подшипник вторичного вала; 32 - шестерня четвертой передачи вторичного вала; 33 - втулка шестерен 3-4 передач вторичного вала; 34 - шестерня третьей передачи вторичного вала; 35 - шестерня второй передачи вторичного вала; 36 - зубчатое колесо синхронизатора второй передачи; 37 - подшипник шестерни второй передачи вторичного вала; 38 - стопорное кольцо синхронизатора 1-2 передач; 39 - муфта синхронизатора 1-2 передач; 40 - пружина синхронизатора 1-2 передач; 41 - сухарь синхронизатора 1-2 передач; 42 - ступица синхронизатора 1-2 передач; 43 - зубчатое колесо синхронизатора первой передачи; 44 - шестерня первой передачи вторичного вала; 45 - подшипник первой передачи вторичного вала; 46 - вторичный вал; 47 - правый подшипник вторичного вала

Рис. 4.80. Использование приспособления DW09921-57810 для снятия правого подшипника (1) первичного вала

Рис. 4.81. Использование приспособления DW09921-57810 для снятия втулки (1), левого подшипника (2) и шестерни пятой передачи (3)

Рис. 4.82. Снятие зубчатого кольца и волновой пружины синхронизатора четвертой передачи

Рис. 4.83. Снятие стопорного кольца синхронизатора третьей-четвертой передач

Рис. 4.84. Использование приспособления DW09921-57810 для снятия ступицы (1) синхронизатора третьей-четвертой передач в сборе и шестерни третьей передачи и зубчатого кольца синхронизатора (2)

Рис. 4.85. Снятие ступицы (1) третьей-четвертой передач, муфты синхронизатора и сухаря (2) и пружины синхронизатора (3)

Рис. 4.86. Снятие подшипника (1) шестерни третьей передачи первичного вала

Рис. 4.87. Измерение зазора между зубчатым кольцом синхронизатора с шестерней

Рис. 4.88. Места измерения ширины паза сухаря зубчатого кольца синхронизатора

Рис. 4.89. Сухари (1) и пружины (2) синхронизатора

Рис. 4.90. Установка подшипника (1) шестерни третьей передачи и зубчатого кольца (2) синхронизатора третьей передачи

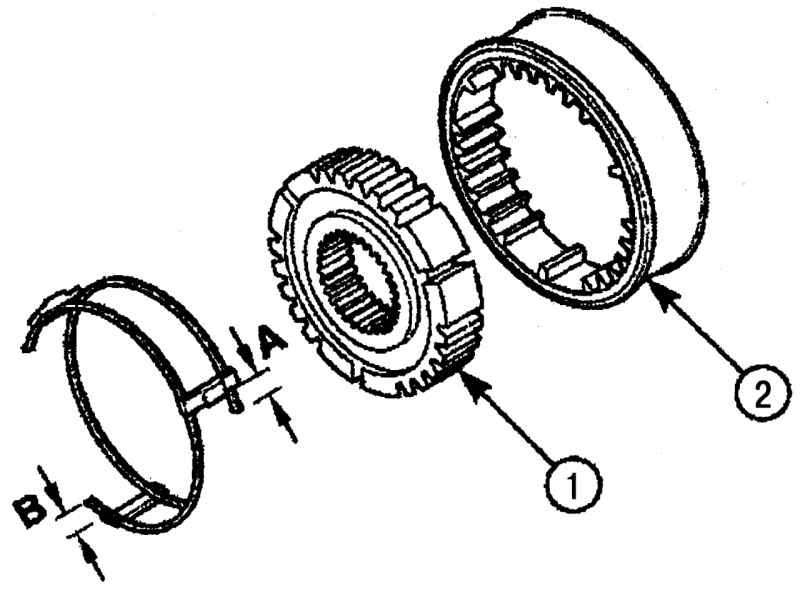

Рис. 4.91. Установка ступицы синхронизатора третьей-четвертой передачи: 1 - ступица; 2 - муфта; А и В - выступание пружины и сухаря синхронизатора

Рис. 4.92. Использование молотка и инструмента DW09940-53111 для установки ступицы синхронизатора третьей-четвертой передач в сборе (1) на первичный вал

Рис. 4.93. Установка на первичный вал подшипника (1) и шестерни (2) четвертой передачи

Рис. 4.94. Установка на первичный вал втулки шестерни пятой передачи (1) и левого подшипника (2) первичного вала

Рис. 4.95. Установка на первичный вал правого подшипника (1)

Рис. 4.96. Использование приспособления DW 09921-57810 для снятия левого подшипника (1) вторичного вала и шестерни пятой передачи (2)

Рис. 4.97. Использование приспособления DW 09921-57810 для снятия шестерни третьей (1) и второй (2) передачи

Рис. 4.98. Снятие стопорного кольца синхронизатора первой-второй передач

Рис. 4.99. Использование приспособления DW 09921-57810 для снятия ступицы синхронизатора в сборе (1) и шестерни первой передачи/зубчатого кольца синхронизатора первой передачи (2)

Рис. 4.100. Снятие ступицы (1) первой-второй передач, муфты синхронизатора и сухаря (2) и пружины синхронизатора (3)

Рис. 4.101. Снятие подшипника первой передачи вторичного вала

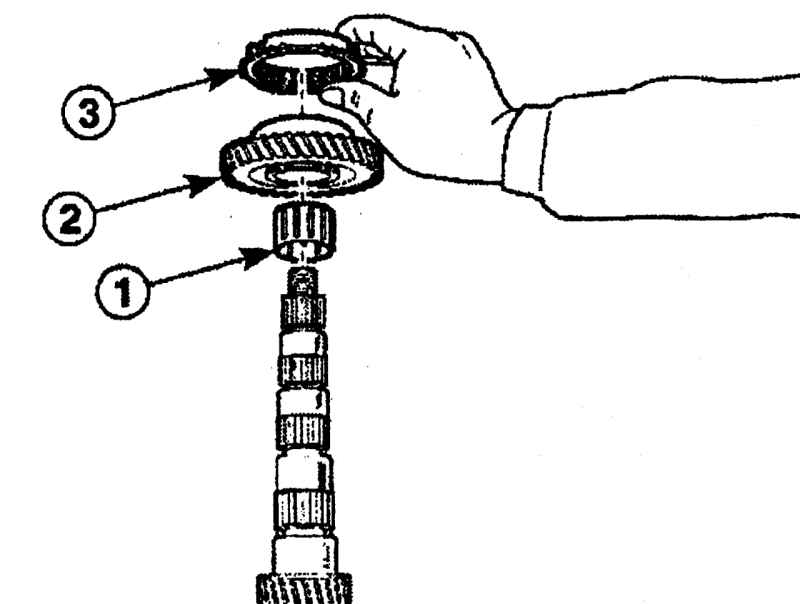

Рис. 4.102. Установка на вторичный вал подшипника (1) шестерни первой передачи, шестерни (2) первой передачи и зубчатого колеса синхронизатора (3) первой передачи

Рис. 4.103. Ширина канавки для сухаря: А = 8,2 мм - первого зубчатого кольца синхронизатора; В = 9,6 мм - второго зубчатого кольца синхронизатора

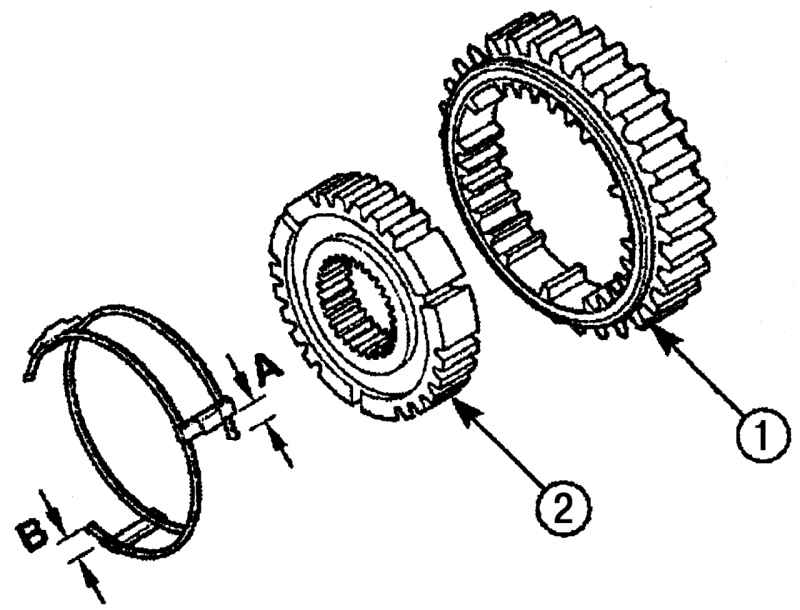

Рис. 4.104. Установка ступицы синхронизатора первой-второй передачи: 1 - ступица; 2 - муфта; А и В - выступание пружины и сухаря синхронизатора

Рис. 4.105. Использование инструментов DW09940-53111 и КМ466-А для установки ступицы синхронизатора первой-второй передач в сборе (1) на вторичный вал

Рис. 4.106. Установка на вторичный вал подшипника (1) и шестерни (2) второй передачи

Рис. 4.107. Использование молотка и инструмента DW09913-80112 для установки втулки шестерен четвертой-пятой передач (1) и шестерни третьей передачи (2)

Рис. 4.108. Использование молотка и инструмента DW09925-98221 для установки на вторичный вал шестерни четвертой передачи (1)

Рис. 4.109. Использование молотка и инструмента DW09925-98221 для установки левого подшипника (1) на вторичный вал

Рис. 4.110. Вилки переключения передач: 1 - вал переключения передач в сборе; 2 - болт блокировки переключения; 3 - рычаг переключения передач; 4 - рычаг выбора передач в сборе; 5 - пыльник вала переключения передач; 6 - механизм управления переключением передач; 7 - направляющий болт переключения; 8 - направляющая пластина механизма управления переключением передач; 9 - прокладка механизма управления переключением передач; 10 - вилка переключения первой-второй передач; 11 - вал переключения первой-второй передач; 12 - шарик/пружина вала переключения первой-второй передач; 13 - кулачок переключения первой-второй передач; 14 - кулачок переключения третьей-четвертой передач; 15 - шарик/пружина вала переключения третьей-четвертой передач; 16 - вал переключения третьей-четвертой передач; 17 - вилка переключения третьей-четвертой передач; 18 - рычаг переключения задней передачи; 19 - шарик пятой/задней передач; 20 - шарик/пружина вала переключения пятой/ задней передач; 21 - направляющие шарик/пружина вала переключения задней передачи; 22 - вал переключения пятой/задней передач; 23 - кулачок переключения пятой/ задней передач; 24 - направляющий шарик вилки переключения пятой передачи; 25 - вилка переключения пятой передачи; 26 - рычаг переключения задней передачи

Рис. 4.111. Использование молотка и зубила для снятия пальца вилки переключения первой-второй передач

Рис. 4.112. Расположение пальца (1) вилки переключения первой-второй передач (2) и пальца (3) кулачка переключения шестерни первой-второй передач (4)

Рис. 4.113. Расположение пальца (1) вилки переключения третьей-четвертой передач (2) и пальца (3) кулачка переключения шестерни третьей-четвертой передач (4)

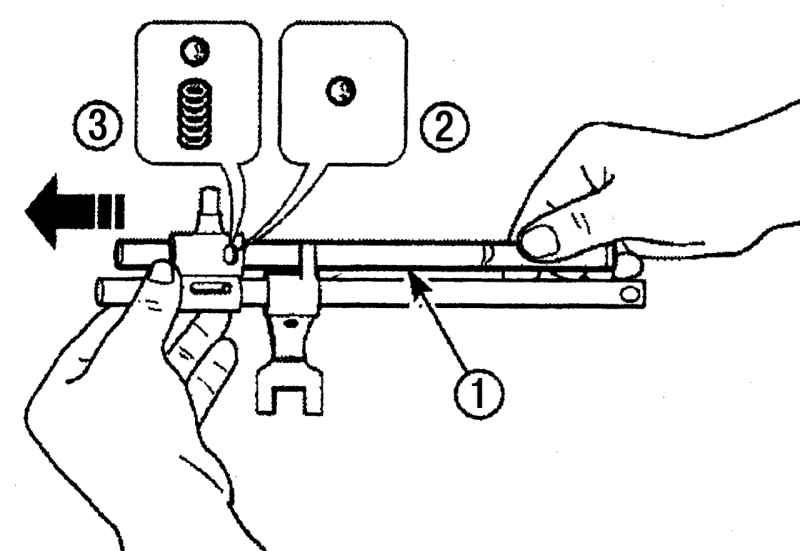

Рис. 4.114. Снятие вала переключения (1) и шарика (2) шестерни пятой-задней передач и направляющего шарика и пружины (3) переключения задней передачи

Рис. 4.115. Расположение пальца (1) кулачка переключения задней передачи (2) и пальца (4) кулачка переключения пятой передачи (3)

Рис. 4.116. Измерение толщины конца вилки переключения

Рис. 4.117. Детали дифференциала и картера коробки передач: 1 - ведомая шестерня спидометра; 2 - пробка для проверки уровня масла; 3 - левая прокладка; 4 - крышка картера; 5 - выключатель фонаря заднего хода; 6 - правый картер коробки передач; 7 - пластина; 8 - левый картер коробки передач; 9 - пробка слива масла; 10 - пластина с канавкой для масла; 11 - пластина боковая; 12 - боковая крышка; 13 - зубчатое колесо дифференциала; 14 - левый сальник дифференциала; 15 - левый подшипник дифференциала; 16 - картер дифференциала; 17 - шестерня привода спидометра; 18 - левый подшипник дифференциала; 19 - правый сальник дифференциала; 20 - палец вала шестерни дифференциала; 21 - регулировочная прокладка сателлита; 22 - сателлит; 23 - вал шестерни дифференциала; 24 - шестерня дифференциала; 25 - шайба шестерни дифференциала

Рис. 4.118. Расположение болтов (1) крепления зубчатого колеса дифференциала (2)

Рис. 4.119. Использование молотка и зубила для выбивания пальца шестерни дифференциала

Рис. 4.120. Извлечение вала (1) из коробки дифференциала

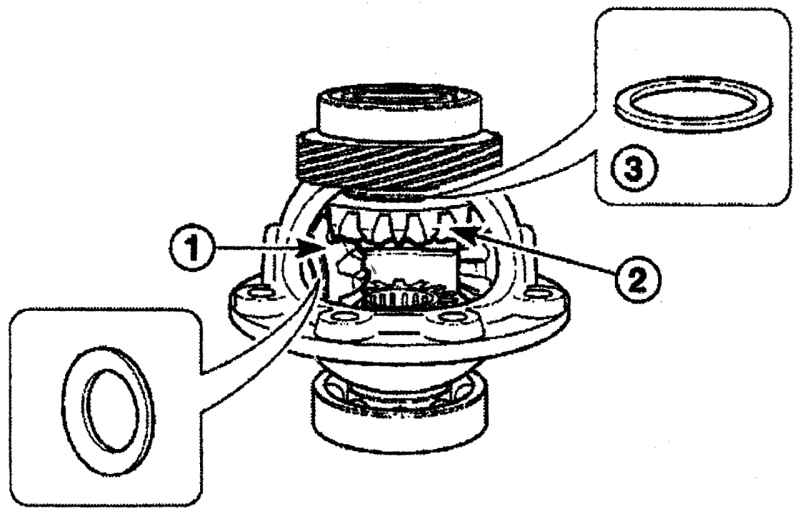

Рис. 4.121. Расположение шестерни и шайбы (1), сателлитов (2) и регулировочных прокладок (3) сателлитов

Рис. 4.122. Использование съемника DW 220-020А-01 и держателя подшипника дифференциала DW220-020А-02 для снятия правого подшипника дифференциала и шестерни привода спидометра (1)

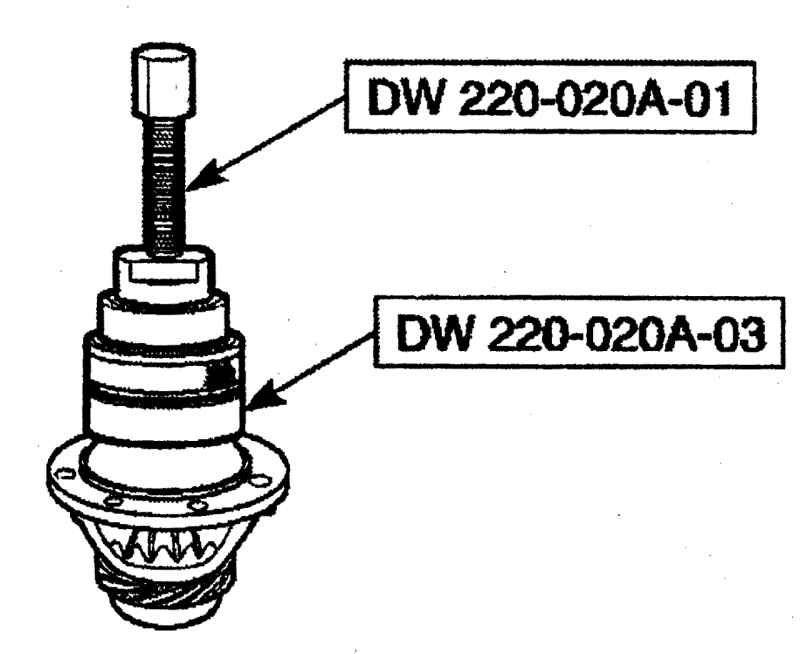

Рис. 4.123. Использование съемника DW 220-020А-01 и держателя подшипника дифференциала DW 220-020А-03 для снятия левого подшипника дифференциала (1)

Рис. 4.124. Измерение люфта боковой опоры дифференциала по оси сателлита (1)

Рис. 4.125. Использование инструмента 09913-76010 и молотка для установки левого подшипника (1) дифференциала

Рис. 4.126. Использование инструмента 09913-76010 и молотка для установки шестерни привода спидометра (1) и правого подшипника дифференциала (2)

Рис. 4.127. Установка в коробку дифференциала сателлитов (1) и шестерен и шайб (2)

Рис. 4.128. Установка вала (1) внутрь отверстия шестерни и место расположение пальца (2)

Рис. 4.129. Расположение болтов крепления зубчатого колеса (1) дифференциала
