Замена щеток электродвигателя отопителя

Замена щеток электродвигателя отопителя ГАЗ 3110

Порядок выполнения

Замена щеток электродвигателя отопителя ГАЗ 3110

Замена щеток электродвигателя отопителя ГАЗ 3110

Замена щеток электродвигателя отопителя ГАЗ 3110

1. Снять стопорное кольцо
1 с шайбой 2 с вала якоря.

2. Открутить с противоположного конца двигателя два винта 1 и вынуть две закладные
гайки 2.

3. Нажав на якорь, вытолкнуть крышку 2 с щеткодержателем 3 из корпуса. Отпаять жгуты щеток 1, вынуть щетки, вставить новые и припаять жгуты.

Замена щеток электродвигателя отопителя ГАЗ 3110

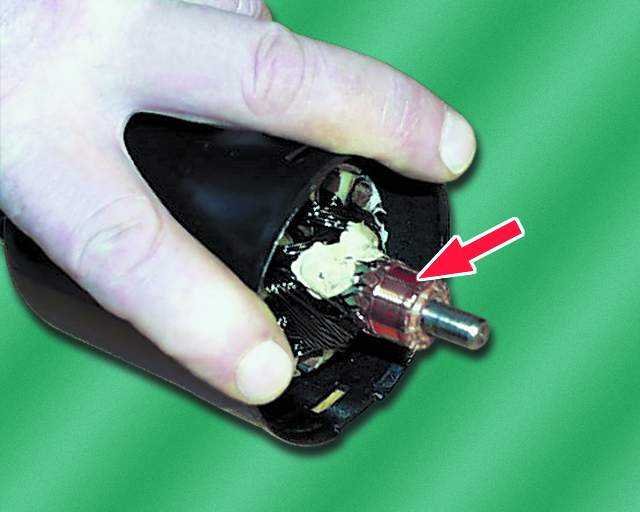

 4. Удерживая двумя отвертками щетки в щеткодержателе, выдвинуть вал так, чтобы коллектор вышел из корпуса. Надеть щетки на коллектор и продвинуть крышку на валу до упора.

5. Задвинуть якорь вместе с крышкой в корпус.
6. Крышку повернуть так, чтобы выступы на ней вошли в пазы на корпусе. При этом обратить внимание на то, что выступы и пазы имеют разные размеры.
7. Вставить закладные гайки и закрутить два винта крепления крышки.
8. Установить шайбу и стопорное кольцо на вал якоря.
