Принципиальная схема Hyundai elantra

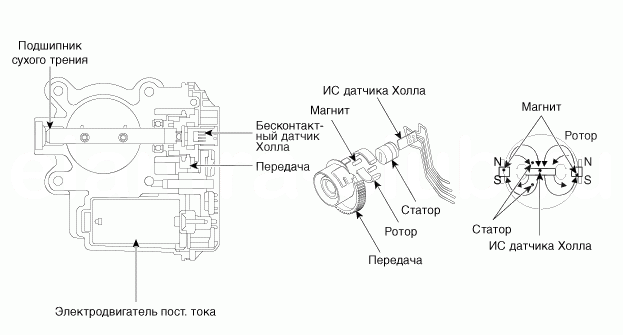

Система электронного управления дроссельной заслонкой (ETC) состоит из корпуса дросселя со встроенным в него электроприводом и датчиком положения дроссельной заслонки (TPS). Вместо обычного троса управления дроссельной заслонкой в системе используется сигнал датчика положения педали акселератора (APS). ЭБУД использует сигнал APS для вычисления требуемого угла дроссельной заслонки и управляет электроприводом ETC. Сигнал TPS передается в ЭБУД в качестве обратной связи. Система ETC позволяет осуществлять точное управление положением дроссельной заслонки, при этом устраняется необходимость во внешних модулях и тросах для системы круиз-контроля.
Принципиальная схема
