Снятие конденсатора Иж Ода
Все операции по демонтажу и монтажу узлов и деталей распределителя зажигания, кроме снятия валика распределителя с центробежным регулятором опережния зажигания, можно выполнить на автомобиле. Для наглядности показываем их на снятом распределителе.
Снятие конденсатора
Снимаем конденсатор только для его замены. Снимаем наконечник "плюсового" провода с контактного болта распределителя (см. "Снятие распределителя зажигания" ).
Отворачиваем два винта крепления кронштейна конденсатора к корпусу распределителя...

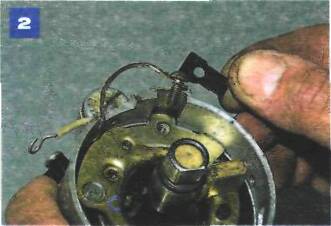

...и снимаем конденсатор.
Устанавливаем конденсатор в обратной последовательности.
Снятие вакуумного регулятора опережения зажигания
Снимаем крышку и ротор распределителя (см. "Снятие крышки и ротора распределителя зажигания" ).
Пинцетом снимаем пружинный фиксатор тяги вакуумного регулятора со штифта подвижной пластины контактной группы прерывателя.
Отворачиваем два винта крепления кронштейна вакуумного регулятора к корпусу распределителя.
Сняв тягу вакуумного регулятора со штифта подвижной пластины, выводим ее из корпуса распределителя...
...и снимаем вакуумный регулятор.
Устанавливаем вакуумный регулятор в обратной последовательности.
Снятие неподвижной пластины контактной группы прерывателя
Снимаем крышку и ротор распределителя (см. "Снятие крышки и ротора распределителя зажигания" ).
Снимаем вакуумный регулятор опережения зажигания (см. "Снятие вакуумного регулятора опережения зажигания" ).
Снимаем контактную группу прерывателя (см. "Проверка и регулировка зазора между контактами прерывателя" ).
Отворачиваем винт крепления провода "массы" и держателя неподвижной пластины.
Вынимаем винт с наконечником провода "массы" и снимаем держатель.
Отворачиваем второй винт, расположенный диаметрально противоположно первому,...
...и вынимаем неподвижную пластину в сборе с подшипником и подвижной пластиной.
Устанавливаем неподвижную пластину с подшипником в обратной последовательности.
