Снятие и установка кузова дизельного автомобиля

Снятие и установка кузова дизельного автомобиля Land Rover Discovery 3

Снятие

Все автомобили

ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с подрамника кузова. Эта процедура может выполняться только на 2-стоечном подъемнике.

1. Откройте дверь багажного отделения.
2. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
3.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите автомобиль домкратом и установите опоры.
Автомобили с механической коробкой передач.
4. Снимите верхнюю панель консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)
5. Отсоедините опорный кронштейн рычага переключения передач.

• Снимите звукоизоляционную прокладку.
• Высвободите защитный чехол.
• Выверните два болта.

Все автомобили
6. Снимите колеса с шинами.
7. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
8. Слейте хладагент из системы кондиционирования (A/C). Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
9. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
Автомобили, выпущенные с 01/2007
10. Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя (ECT).

• Освободите зажим.

Все автомобили
11. Снимите модуль управления полным приводом (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)
12. Отсоедините положительный кабель от аккумуляторной батареи.

• Снимите крышку BJB.
• Отверните гайку.
• Ослабьте уплотнительную втулку.

13. Снимите боковую стенку батарейного отсека.

• Освободите положительный кабель аккумуляторной батареи и втулку.
• Освободите 4 зажима.

14. Освободите патрубки отопителя.

• Выверните винт.

15. Снимите лоток аккумуляторной батареи..

• Отверните три гайки.

16. Отсоедините питающий и возвратный шланги отопителя.

• Освободите 2 зажима и отсоедините шланги.

17. Снимите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
18. Освободите и отсоедините 2 электрических разъема жгута электропроводки двигателя.

19. Освободите и отсоедините 2 электрических разъема жгута электропроводки коробки передач.

20. Освободите кассеты жгутов электропроводки на двигателе и коробке передач и расположите их сбоку.

• Освободите два зажима.

21. Отсоедините электрические разъемы свечей подогрева.

• Освободите жгут электропроводки свечей подогрева.

22.

ВНИМАНИЕ: Заглушите все отверстия. Установите новые заглушки.

Отсоедините трубопроводы кондиционера высокого и низкого давления.

• Выверните два болта.
• Снимите и отбракуйте 2 уплотнительных кольца.

23. Отсоедините электрический разъем датчика низкого давления кондиционера.

• Освободите жгут электропроводки из крепления.

24.

ВНИМАНИЕ: Заглушите все отверстия. Установите новые заглушки.

• Отсоедините вакуумный шланг усилителя тормозов.

25.

ВНИМАНИЕ: Не поворачивайте рулевое колесо, если отсоединен нижний вал рулевой колонки, так как может возникнуть повреждение спиральной пружины и переключателей, расположенных на рулевом колесе.

ВНИМАНИЕ: Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению.

ПРИМЕЧАНИЕ: Отметьте положение его установки.

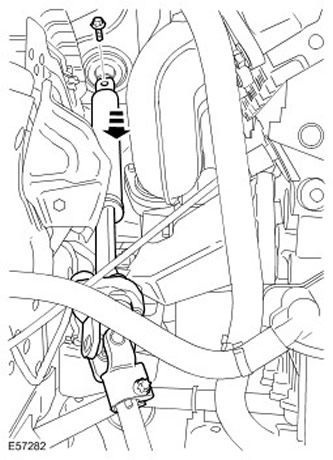

Снимите нижний вал рулевой колонки.

• Выверните и отбракуйте верхний болт нижнего вала рулевой колонки.

26. Снимите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
27. Снимите оба нижних молдинга крыла.

• Освободите два зажима.
• Повторите описанную выше процедуру с другой стороны автомобиля.

28. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
Автомобили, выпущенные с 01/2007
29. С левой стороны за передней фарой: Отсоедините электрический разъем жгута электропроводки рамы.

30. С левой стороны за передней панелью: Отсоедините 2 электрических разъема от жгута электропроводки рамы.
31. С левой стороны за фарой: Освободите 2 зажима с внутренней стороны крыла.

Все автомобили
32. Отсоедините впускной и выпускной шланги охлаждения работающего на топливе дополнительного отопителя.

• Освободите два зажима.

33. Отсоедините заливную горловину бачка системы омывания лобового стекла.

34. Отсоедините два шланга от расширительного бачка.

• Освободите два зажима.

35. Снимите расширительный бачок.

• Выверните два болта.
• Отсоедините электрические разъемы.

36. Отсоедините электрический разъем вентилятора охлаждения.

37. Отсоедините положительный кабель от аккумуляторной батареи.

• Отверните гайку.
• Отсоедините положительный провод от аккумуляторной батареи.

38. Отсоедините топливопровод подогревателя отопителя, работающего на топливе.

39. Отсоедините три электрических разъема от бачка омывателя.
40.

ПРИМЕЧАНИЕ: Отметьте положение его установки.

Отсоедините два шланга от насоса омывателя.

41. Левая передняя сторона: Освободите провод датчика ABS.

• Освободите два зажима.
• Отсоедините электрические разъемы.

42. Левая передняя сторона: Отсоедините электрический разъем датчика износа тормозных колодок.

• Высвободите из четырех зажимов.

43. Левая передняя сторона: Отсоедините 2 воздухопровода.

• Освободите 5 зажимов.

44. Левая передняя сторона: Отсоедините кабели "массы" от подрамника кузова.

• Отверните гайку.
• Отсоедините 2 провода массы.

45.

ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

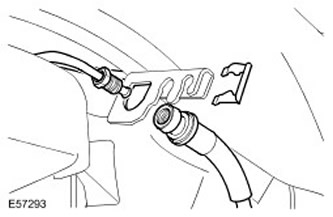

Левая передняя сторона: Снимите тормозной трубопровод.

• Положите гигроскопическую ткань для впитывания пролитого топлива.
• Отсоедините ниппельное соединение.
• Снимите хомут.

Автомобили, выпущенные до 01/2007
46. Отсоедините 3 электрических разъема от жгута электропроводки рамы.

• Отверните гайку.

Все автомобили
47. Справа спереди: Отсоедините трубопровод пневмоподвески от зажима жгута электропроводки.
48. Справа спереди: Освободите провод датчика ABS.

• Освободите два зажима.
• Отсоедините электрические разъемы.

49. Справа спереди: Отсоедините кабель "массы" двигателя от подрамника кузова.

• Отверните гайку.

50.

ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Справа спереди: Снимите тормозной трубопровод.

• Положите гигроскопическую ткань для впитывания пролитого топлива.
• Отсоедините ниппельное соединение.
• Снимите хомут.

51. Отсоедините электрический разъем датчика температуры окружающего воздуха.

• Освободите зажим.

Автомобили, выпущенные до 01/2007
52. Отсоедините 2 электрических разъема от жгута электропроводки рамы.

• Освободите два зажима.

Все автомобили
53. Снимите молдинг правой задней боковой панели кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)
54. Снимите брызговик правого заднего крыла.

• Выверните пять винтов.
• Снимите стопорное кольцо.
• Отсоедините электрические разъемы.
• Повторите описанную выше процедуру с другой стороны автомобиля.

55. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
56. Освободите топливозаправочную горловину.

• Откройте лючок заливной горловины и снимите крышку.
• Выверните болт.

57.

ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Справа сзади: Снимите тормозной трубопровод.

• Положите гигроскопическую ткань для впитывания пролитого топлива.
• Отсоедините ниппельное соединение.
• Снимите хомут.

58. Слева сзади: Отсоедините 2 электрических разъема от жгута электропроводки рамы.

59.

ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Слева сзади: Снимите тормозной трубопровод.

• Положите гигроскопическую ткань для впитывания пролитого топлива.
• Отсоедините ниппельное соединение.
• Снимите хомут.

60.

ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Слева сзади: Отсоедините впускную магистраль воздушного компрессора пневматической подвески.

61.

ВНИМАНИЕ: Отметьте положение установки уплотнения.

Отсоедините кабель аварийного отпускания троса стояночного тормоза.

62. Снимите защиту коробки передач.

• Выверните шесть болтов.

Автомобили с автоматической коробкой передач
63. Снимите теплозащитный экран коробки передач.

• Выверните четыре болта.

64. Высвободите трос рычага селектора.

• Зафиксировав зажимную втулку дополнительным ключом, ослабьте контргайку.
• Нажмите на фиксатор и освободите трос.

Все автомобили

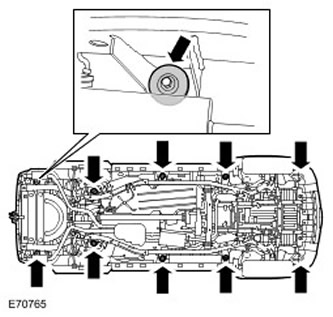

65. Выверните болты крепления опоры кузова.

• Снимите 10 дистанционных шайб.

66. Временно установите колеса в сборе с шинами.

• Заверните колесные гайки.
• Опустите автомобиль на подъемнике.

67.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

ВНИМАНИЕ: Для предотвращения неустойчивости кузова при его подъеме с цельной рамы, установите привязные ремни для крепления автомобиля.

ПРИМЕЧАНИЕ: Отметьте положение установки опор кузова.

ПРИМЕЧАНИЕ: Опоры кузова обозначены различными цветами.

С помощью помощника поднимите и подоприте кузов.

• Снимите 10 опор кузова.
• С помощью помощника поднимите и подоприте кузов.

Установка

Все автомобили
1.

ВНИМАНИЕ: Используйте новые болты.

ВНИМАНИЕ: Убедитесь, что все компоненты свободны и не окажутся захваченными при опускании кузова на подрамник.

С помощью помощника установите кузов на подрамник.

• Установите опоры кузова.
• С посторонней помощью совместите опоры кузова с опорами подрамника.
• Вверните болты, но пока не затягивайте их до конца.

2. Снимите привязные ремни, крепящие кузов.
3.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите автомобиль домкратом и установите опоры.

• Поднимите автомобиль, когда под подрамником кузова установлены опоры.

4. Стяните подрамник с кузовом болтами с усилием 133 Нм.
5. Снимите колеса с шинами.
Автомобили с автоматической коробкой передач
6. Подсоедините трос выбора передач.
Все автомобили
7. Закрепите трос аварийного отпускания стояночного тормоза.

• Очистите контактные поверхности элементов.

8.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Слева сзади: Подсоедините впускную магистраль воздушного компрессора пневматической подвески.

• Очистите контактные поверхности элементов.

9. Слева сзади: Подсоедините тормозной трубопровод.

• Очистите контактные поверхности элементов.
• Установите тормозной трубопровод.
• Установите на место зажим.
• Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

10. Слева сзади: Подсоедините два электрических разъема жгута электропроводки кузова.
11. Справа сзади: Подсоедините тормозной трубопровод.

• Очистите контактные поверхности элементов.
• Установите тормозной трубопровод.
• Установите на место зажим.
• Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

12. Закрепите топливозаправочную горловину.

• Затяните болт (момент затяжки 10 Нм).

13. Установите брызговик правого заднего крыла.
14. Установите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
15. Установите молдинг правой задней боковой панели кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)
Автомобили, выпущенные до 01/2007
16. Подсоедините 3 электрических разъема к жгуту электропроводки рамы.

• Зафиксируйте три зажима.

Все автомобили
17. Левая передняя сторона: Подсоедините тормозной трубопровод.

• Очистите контактные поверхности элементов.
• Установите тормозной трубопровод.
• Закрепите зажим.
• Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

18. Левая передняя сторона: Подсоедините кабель "массы" подрамника кузова.

• Подсоедините кабели массы.
• Затяните гайку (момент затяжки 25 Нм).

19. Левая передняя сторона: Закрепите воздуховоды в зажимах.
20. Левая передняя сторона: Подсоедините электрический разъем датчика износа тормозных колодок.

• Закрепите фиксаторы.

21. Левая передняя сторона: Подсоедините провод датчика ABS.

• Подсоедините электрический разъем.
• Закрепите фиксаторы.

22. Закрепите кронштейн системы выпуска работающего на топливе дополнительного отопителя.
23.

ПРИМЕЧАНИЕ: Установите детали в первоначальные положения.

Подсоедините шланги насоса омывателя.
24. Подсоедините электрические разъёмы бачка омывателя.
25. Справа спереди: Закрепите жгуты электропроводки подрамника.

• Закрепите 2 зажимами.

26. Справа спереди: Подсоедините тормозной трубопровод.

• Очистите контактные поверхности элементов.
• Установите тормозной трубопровод.
• Закрепите зажим.
• Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

27. Справа спереди: Подсоедините провод датчика ABS.

• Подсоедините электрический разъем.
• Закрепите зажимами.

28. Справа спереди: Установите трубопровод пневмоподвески в зажим жгута электропроводки.
29. Справа спереди: Подсоедините провод массы двигателя к кузову.

• Затяните гайку (момент затяжки 25 Нм).

30. Подсоедините жгут электропроводки датчика температуры наружного воздуха.

• Подсоедините электрический разъем.
• Закрепите зажим.

Автомобили, выпущенные до 01/2007
31. Подсоедините 2 электрических разъема к жгуту электропроводки рамы.

• Зафиксируйте два зажима.

Все автомобили
32. Присоедините шланги охлаждения работающего на топливе дополнительного отопителя.

• Зафиксируйте зажимы.

33. Закрепите положительный провод аккумулятора.
34. Установите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
Автомобили, выпущенные с 01/2007
35. Пропустите жгут электропроводки рамы через переднее крыло.
36. С левой стороны за передней фарой: Подсоедините электрический разъем жгута электропроводки рамы.
37. С левой стороны за передней панелью: Подсоедините 2 электрических разъема к жгуту электропроводки рамы.
38. С левой стороны за фарой: Закрепите 2 зажима на внутренней стороне крыла.
Все автомобили
39. Установите расширительный бачок системы охлаждения.

• Подсоедините электрический разъем.
• Затяните болты с моментов затяжки 10 Нм.

40. Присоедините шланги к расширительному бачку системы охлаждения.

• Закрепите зажимами.

41. Установите заливную горловину бачка омывателя лобового стекла.
42. Закрепите бачок усилителя рулевого управления.

• Расположите и закрепите на опорном кронштейне.

43. Подсоедините электрический разъем вентилятора охлаждения.
44. Установите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
45. Установите нижний молдинг крыла.

• Введите в зацепление 2 зажима.
• Повторите описанную выше процедуру с другой стороны автомобиля.

46.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Присоедините трубопроводы кондиционера высокого и низкого давления.

• Очистите контактные поверхности элементов.
• Установите новые уплотнительные кольца.

47. Присоедините электрический разъем датчика низкого давления кондиционера.

• Закрепите зажим жгута проводов.

48. Подсоедините жгут электропроводки к свечам накаливания.

• Зафиксируйте жгут электропроводки свечей подогрева.

49. Установите модуль управления системой полного привода (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)
Автомобили, выпущенные с 01/2007
50. Подоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ЕСТ).

• Закрепите зажим.

Все автомобили
51. Закрепите кассеты и жгуты электропроводки двигателя и коробки передач.
52. Подсоедините два электрических разъема жгута электропроводки двигателя.
53. Подсоедините два электрических разъема жгута электропроводки коробки передач.
54. Установите кассеты жгутов электропроводки двигателя и коробки передач.
55. Установите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
56.

ПРИМЕЧАНИЕ: Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению.

Присоедините нижний вал рулевой колонки.

• Очистите контактные поверхности элементов.
• Вверните новый блокирующий болт и затяните усилием 25 Нм.

57. Присоедините шланги охлаждающей жидкости отопителя.

• Закрепите зажимами.

58.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Подсоедините вакуумный шланг усилителя тормозов.
59. Установите полку аккумуляторной батареи.

• Затяните гайки (момент затяжки 12 Нм).

60. Установите выступающую панель боковой стенки аккумуляторного ящика.
61. Установите боковую стенку батарейного отсека.

• Закрепите зажимами.

62. Присоедините положительный кабель к аккумуляторной батарее.

• Присоедините положительный кабель аккумуляторной батареи к BJB.
• Затяните гайку (момент затяжки 25 Нм).
• Установите уплотнительное кольцо.
• Установите крышку BJB.

Автомобили с механической коробкой передач.
63. Установите верхнюю панель консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)
64. Закрепите опорный кронштейн рычага переключения передач.

• Затяните болты (момент затяжки 25 Нм).
• Закрепите защитный чехол.
• Установите звукоизоляционную прокладку.

Все автомобили
65. Установите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
66. Подсоедините провод "массы" аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
67. Долейте охлаждающей жидкости в систему охлаждения и удалите из нее воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
68. Заправьте кондиционер. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
69. Прокачайте тормозную систему. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)
70. Установите колеса с шинами.

• Затяните гайки (момент затяжки 140 Нм).

Автомобили с автоматической коробкой передач
71. Отрегулируйте трос селектора. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)
