Топливный обогреватель салона автомобиля (FBH) - двигатель TD6

Топливный обогреватель салона автомобиля (FBH) - двигатель TD6 Land Rover Range Rover 3

Демонтаж

1. Снимите опорную площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.

2. Снимите подкрылок передней колесной ниши.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка.

3. Слейте охлаждающую жидкость из системы охлаждения.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.

4. Установите емкость для сбора вытекающей охлаждающей жидкости.

5. Ослабьте хомуты и снимите входной и выходной шланги с обогревателя FBH.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия шлангов и штуцеров обогревателя для защиты от попадания грязи в систему.

6. Расположите впитывающую ткань, ослабьте хомут и снимите шланг подачи топлива с обогревателя FBH. Закройте шланг пробкой и сдвиньте его в сторону.

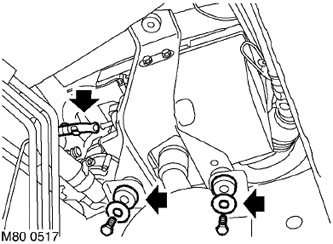

7. Выверните 2 винта крепления обогревателя к опоре.

8. Снимите обогреватель с опоры, отсоедините колодки разъемов и сместите агрегат в сторону.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

9. Выверните 3 винта крепления обогревателя к опоре.
10. Снимите опору.
11. Разрежьте и выбросьте хомут, крепящий приемный фильтр к обогревателю. Освободите фиксатор и снимите приемный узел в сборе.

Сборка

1. Установите приемный узел и закрепите фиксаторы.
2. Установите опору обогревателя и и затяните болты с моментом 10 Н·м.
3. Присоедините колодки к разъемам обогревателя.
4. Совместите выпускную трубу обогревателя с системой выпуска двигателя, установите обогреватель на опору и затяните винты крепления с моментом 10 Н·м.
5. Присоедините шланги системы охлаждения к обогревателю и закрепите их хомутами.
6. Присоедините шланг подачи топлива к обогревателю и закрепите его хомутами.
7. Залейте в двигатель охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.

8. Установите на место подкрылок передней колесной ниши.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка.

9. Установите на место опорную площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
