Снятие, установка, разборка и сборка рулевой колонки Lexus RX300
Снятие, установка, разборка и сборка рулевой колонки

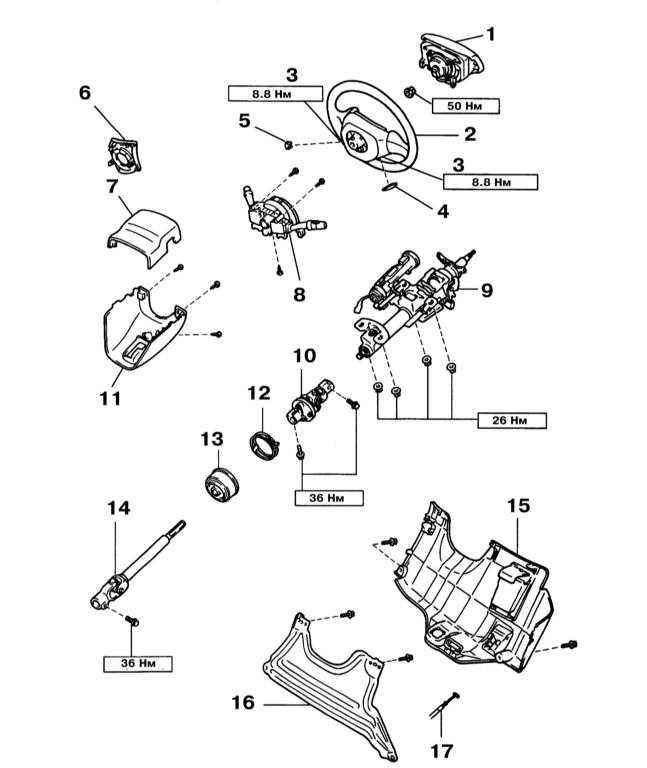

Компоненты установки рулевой колонки
 |
|
1 - Накладка рулевого колеса
2 - Рулевое колесо
3 - Винт с головкой под прутковый ключ
4 - Нижняя заглушка №3 рулевого колеса
5 - Нижняя заглушка №2 рулевого колеса
6 - Нижняя подрулевая пластина отделки приборов
7 - Верхняя секция кожуха рулевой колонки
8 - Блок подрулевых переключателей со спиральной пружиной
|
9 - Сборка рулевой колонки
10 - Сборка рулевого шарнира
11 - Нижняя секция кожуха рулевой колонки
12 - Хомут
13 - Сборка №2 уплотнения отверстия для рулевой колонки
14 - Сборка промежуточного вала
15 - Нижняя подрулевая панель отделки панели приборов
16 - Нижняя левая боковая вставка отделки панели приборов
17 - Рычаг отпирания замка капота
|

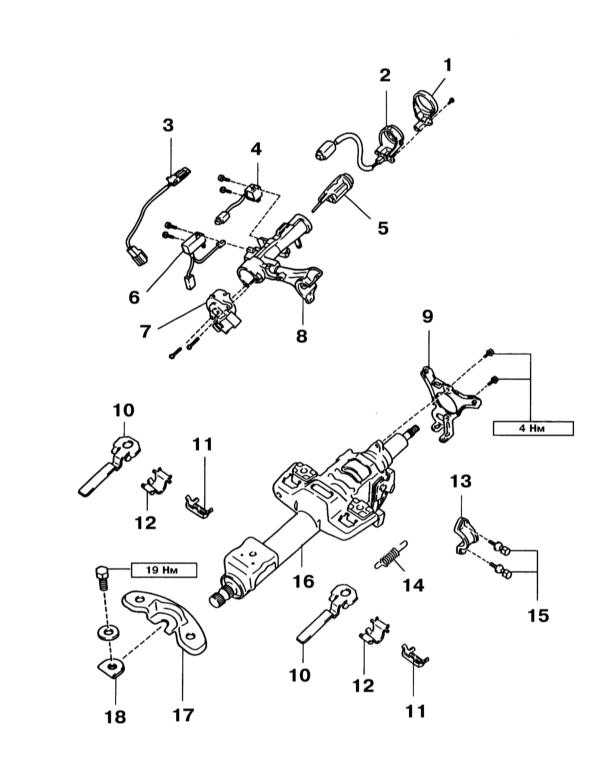

Компоненты сборки рулевой колонки
 |
|
1 - Катушка транспондера иммобилизатора двигателя
2 - Сборка подсветки замка зажигания
3 - Выключатель предупреждения извлечения ключа из замка зажигания
4 - Э/м клапан блокировки ключа зажигания
5 - Цилиндр замка зажигания
6 - Усилитель транспондера
7 - Выключатель зажигания
8 - Верхний кронштейн рулевой колонки
9 - Кронштейн переключателя указателей поворотов
|
10 - Демпферная пластина
11 - Защёлка демпфера
12 - Направляющая демпферной пластины
13 - Верхний держатель рулевой колонки
14 - Возвратная пружина рычага регулировки наклона рулевой колонки
15 - Болты
16 - Труба рулевой колонки
17 - Опора трубы рулевой колонки
18 - Нижнее крепление трубы рулевой колонки
|
Снятие и установка
|
Порядок выполнения
|
- Установите колёса в положение прямолинейного движения.
 |

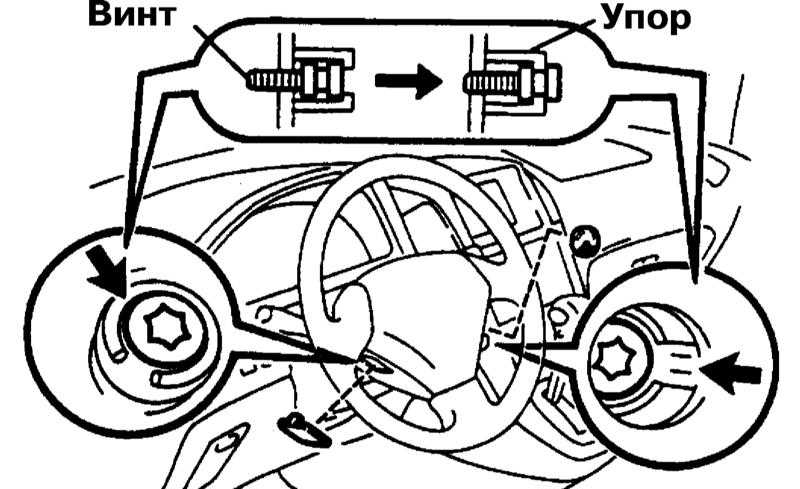

- Снимите нижние заглушки №1 и №2 рулевого колеса и выверните болты с головками од прутковый ключ так, чтобы прорези в их головках вошли в упор.
|
 |

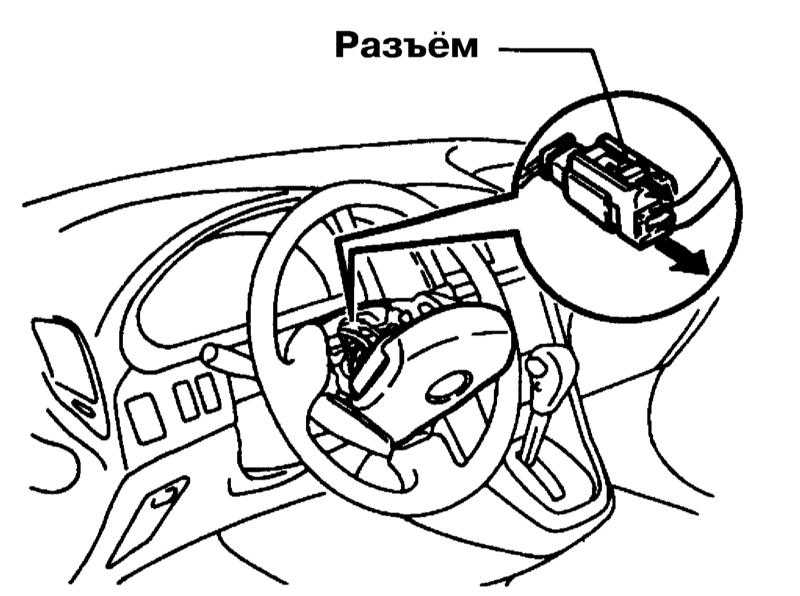

- Снимите с рулевого колеса накладку, разъединив разъём электропроводки подушки безопасности. Уложите накладку лицевой стороной вверх.
|
 |
При разъёдинении разъёма при нахождении ключа зажигания в положении "ON" или "ACC" в блок управления записывается код неисправности.
|
 |
Не разбирайте накладку рулевого колеса.
|
- Разъедините разъём и выверните гайку крепления рулевого колеса.
- Нанесите установочные метки на рулевое колесо и на рулевой вал, после чего снимите рулевое колесо.
- Выверите два болта, разъедините разъём, отсоедините трос привода замка капота и снимите нижнюю подрулевую панель отделки панели приборов.
- Выверните два болта и снимите нижнюю левую боковую вставку отделки панели приборов.
- Выверните три винта и снимите верхний и нижний кожухи рулевой колонки.
- Разъедините разъёмы подрулевых переключателей, разъём подушки безопасности, выверните винты и снимите сборку подрулевых переключателей со спирально пружиной.
- Снимите спиральную пружину.
|
Не разбирайте спиральную пружину и не допускайте попадания на неё масла.
|
- Ослабьте хомут сборки промежуточного вала.
 |

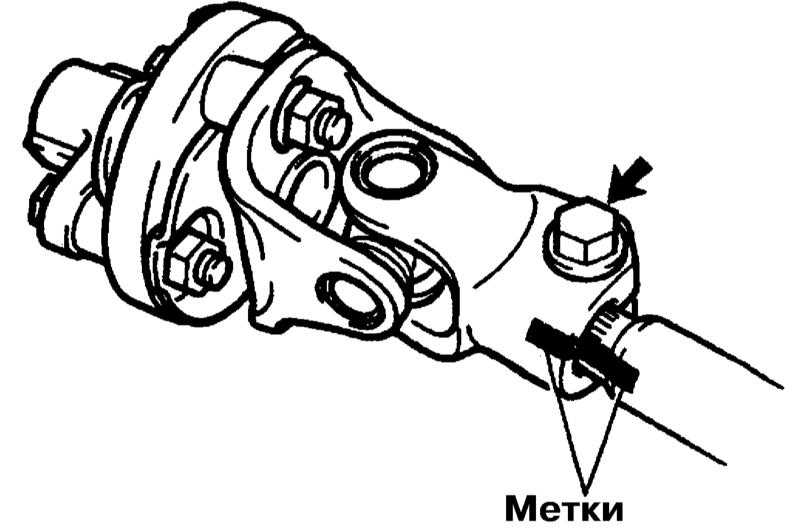

- Нанесите установочные метки на промежуточный вал и вал рулевого механизма, отдайте болт "A", выверните болт "B" и отсоедините сборку промежуточного вала.
|
- Снимите нижнюю подрулевую пластину отделки приборов, разъедините разъём, выверните установочных гайки рулевой колонки и снимите её.
- Выверните болт "A" и снимите сборку промежуточного вала со сборкой №2 уплотнения отверстия для рулевой колонки.
- Снимите сборку №2 уплотнения отверстия для рулевой колонки со сборки промежуточного вала.
- Снимите хомут.
 |
- Нанесите метки на шарнир и вал рулевой колонки.
|
- Выверните болт и снимите сборку рулевого шарнира.
- Установка производится в обратном порядке. Совмещайте нанесённые при снятии установочные метки, затягивайте крепёж с требуемыми усилиями.
|
|
Разборка и сборка
|
Порядок выполнения
|
- Выверните винт и снимите катушку иммобилизатора и сборку подсветки замка зажигания.
- Снимите верхний кронштейн и верхний держатель рулевой колонки, высверлив 2 болта.
- Выверните два болта и снимите кронштейн переключателя указателей поворотов.
- Снимите возвратную пружину рычага регулировки наклона рулевой колонки.
- Выверните болт, снимите шайбу и снимите опору трубы рулевой колонки с нижним креплением трубы рулевой колонки.
- Отсоедините нижнее крепление трубы от опоры.
- Снимите защёлки демпферов, демпферные пластины и их направляющие.
- Сборка производится в обратном порядке.
|
|
