1. Снимите провод массы с аккумулятора. |
|
2. Снимите рулевое колесо. |
|
3. Снимите с панели приборов левый и правый громкоговорители. |
|
4. Снимите корректор света фар. |
|
5. Снимите фиксаторы и удалите покрытие, расположенное вокруг педалей. |
|
6. Отвинтите винт, снимите рычаг открытия капота и отсоедините от него трос. Отвинтите винты, крепящие ручку освобождения стояночного тормоза к панели приборов (см. рис. Расположение винтов крепления ручки освобождения стояночного тормоза). |
|
7. Используя лезвие отвертки и соблюдая осторожность, снимите декоративную накладку замка зажигания. |
|
8. Отвинтите верхние винты крепления и снимите нижнюю отделку панели приборов со стороны водителя. Отделите трос от задней части рычага стояночного тормоза и снимите панель отделки с рычагом (см. рис. Отсоединение троса от рычага освобождения стояночного тормоза). Поверните переключатель освещения и извлеките его из панели приборов. |
|
9. Снимите вещевой ящик и крышку вещевого ящика или подушку безопасности пассажира. |
|
10. Используя лезвие тонкой отвертки, освободите фиксаторы и извлеките левое и правое сопла вентиляции из панели приборов (см. рис. Использование отвертки для освобождения фиксатора, крепящего сопла системы вентиляции, Извлечение сопла вентиляции из панели приборов). |
|
11. Отвинтите верхние и нижние винты, крепящие нижнюю отделку панели приборов со стороны водителя и снимите ее (см. рис. Отвинчивание рычага стояночного тормоза от нижней отделки панели приборов на автомобилях с рулевым управлением с правой стороны, Снятие нижней отделки панели приборов на автомобилях с рулевым управлением с правой стороны). |
|
12. Снимите уплотнение двери с двух передних стоек (см. рис. Снятие уплотнения двери с передней стойки). |
|

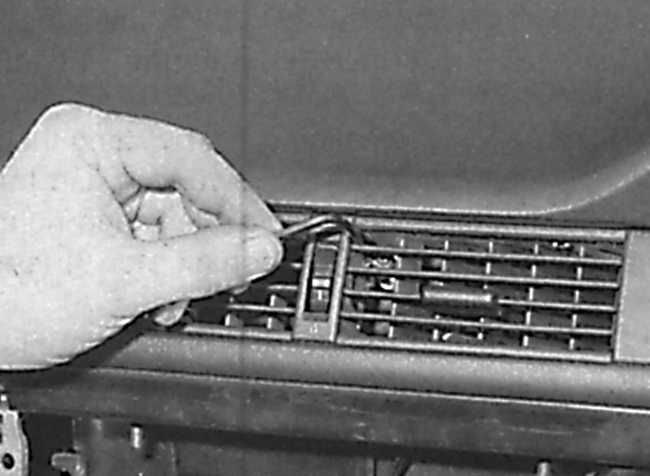

13. Через отверстия в центральных соплах отвинтите винт, крепящий тягу воздушной заслонки, управляющей подачей свежего воздуха. Отвинтите винт, затем освободите скобы крепления и снимите блок центральных сопел, при этом отсоедините ручку управления от задней части блока (см. рис. Отвинчивание винта крепления тяги откидной створки, Расположение винта крепления блока центральных сопел, Отсоединение ручки управления от задней части блока центральных сопел). |
|
14. Потянув на себя, снимите ручки регулятора отопителя и вентилятора отопителя. Отвинтите две большие гайки, крепящие регуляторы, затем отвинтите два винта, расположенные в нижней части и снимите панель отопителя (см. рис. Расположение гаек и винтов крепления панели отопителя). |
|
15. Отвинтите четыре винта и снимите панель регулировки температуры с передней части центральной консоли и отсоедините от панели электрический разъем (см. рис. Снятие панели регулировки температуры с центральной консоли). |
|
16. Отсоедините кольцевые выключатели, расположенные в верхней части панели переключателей. Соблюдая осторожность, освободите скобы крепления, расположенные с двух сторон панели переключателей и, потянув на себя, снимите переключатели с центральной консоли для доступа к гайкам крепления центральной консоли. Отвинтите две гайки крепящие центральную консоль к панели приборов (см. рис. Расположение гаек крепления центральной консоли к панели приборов). |
|

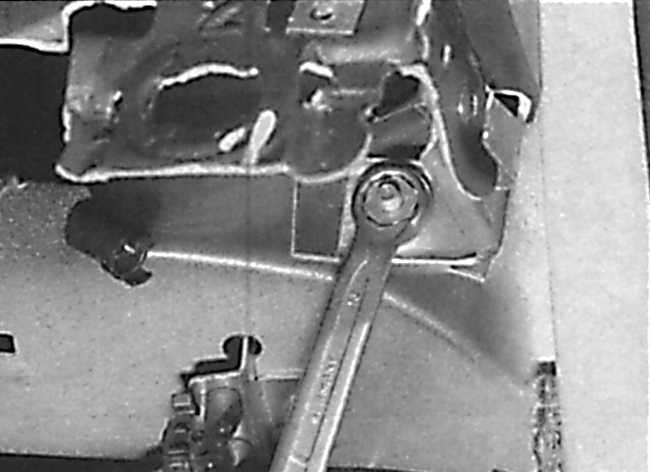

17. Отвинтите гайку крепления панели приборов со стороны водителя и отвинтите два болта, расположенные в отверстиях для громкоговорителей. Соблюдая осторожность, переместите панель приборов от перегородки моторного отсека, при этом освободите сопла ветрового стекла с верхней части отопителя и снимите панель приборов с автомобиля (см. рис. Отвинчивание гайки крепления панели приборов со стороны водителя, Отвинчивание болта крепления панели приборов, расположенного в отверстии для громкоговорителя, Снятие панели приборов с автомобиля). |
