Радиатор

Радиатор Mercedes-Benz W124

Снятие

Отвинчивание винта крепления пластикового кожуха радиатора

Извлечение монтажного пистона крепления пластикового кожуха радиатора

Размещение элементов крепления пластикового кожуха радиатора

Снятие шланга с верхнего патрубка радиатора на 6-цилиндровом бензиновом двигателе

Снятие шланга с нижнего патрубка радиатора на 6-цилиндровом бензиновом двигателе

Снятие шланга с верхнего патрубка радиатора на 4-цилиндровом бензиновом двигателе

Снятие переливного шланга с верхней части радиатора

Снятие зажимов, крепящих верхнюю часть кожуха вентилятора радиатора

Снятие кожуха вентилятора радиатора и размещение его над крыльчаткой вентилятора

Снятие фиксатора направляющего кожуха

Отсоединение направляющего кожуха

Снятие зажима направляющего кожуха

Извлечение направляющего кожуха из моторного отсека

Отсоединение шланга от теплообменника трансмиссионной жидкости на моделях с 6-цилиндровым бензиновым двигателем

Места подсоединения шлангов подачи охлаждающей жидкости к теплообменнику на моделях с 4-цилиндровыми бензиновыми двигателями

Снятие металлического зажима крепления радиатора

Расположение пластикового зажима крепления радиатора

Извлечение радиатора из моторного отсека на моделях с 6-цилиндровыми бензиновыми двигателями

Снятие радиатора на моделях с 4-цилиндровыми бензиновыми двигателями

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора и слейте охлаждающую жидкость из системы охлаждения. 2. Отвинтите винты, извлеките монтажные пистоны и снимите пластиковые кожухи с двух сторон радиатора (см. рис. Отвинчивание винта крепления пластикового кожуха радиатора, Извлечение монтажного пистона крепления пластикового кожуха радиатора, Размещение элементов крепления пластикового кожуха радиатора). 3. На моделях с бензиновыми двигателя ми отвинтите винты и снимите систему труб воздухозаборника с передней поперечины. 4. Ослабьте хомуты и снимите верхний и нижний шланг с патрубков радиатора. При наличии снимите переливной шланг с верхней части радиатора (см. рис. Снятие шланга с верхнего патрубка радиатора на 6-цилиндровом бензиновом двигателе, Снятие шланга с нижнего патрубка радиатора на 6-цилиндровом бензиновом двигателе, Снятие шланга с верхнего патрубка радиатора на 4-цилиндровом бензиновом двигателе, Снятие переливного шланга с верхней части радиатора). 5. Снимите зажимы, крепящие верхнюю часть кожуха вентилятора радиатора к радиатору. Поднимите кожух и разместите его над крыльчаткой вентилятора радиатора. Снимите фиксатор, отсоедините направляющий кожух, переместите его влево и извлеките из моторного отсека (см. рис. Снятие зажимов, крепящих верхнюю часть кожуха вентилятора радиатора, Снятие кожуха вентилятора радиатора и размещение его над крыльчаткой вентилятора, Снятие фиксатора направляющего кожуха, Отсоединение направляющего кожуха, Снятие зажима направляющего кожуха, Извлечение направляющего кожуха из моторного отсека). 6. На моделях с автоматической коробкой передач пережмите шланги, идущие к теплообменнику трансмиссионной жидкости, затем разъедините соединения и снимите шланги с теплообменника (см. рис. Отсоединение шланга от теплообменника трансмиссионной жидкости на моделях с 6-цилиндровым бензиновым двигателем , Места подсоединения шлангов подачи охлаждающей жидкости к теплообменнику на моделях с 4-цилиндровыми бензиновыми двигателями ). Закройте открытые концы трубок пробками. 7. Снимите металлические или пластиковые зажимы, крепящие радиатор к кузову. Снимите радиатор, поднимая его вверх из резиновых подушек в нижней части (см. рис. Снятие металлического зажима крепления радиатора, Расположение пластикового зажима крепления радиатора, Извлечение радиатора из моторного отсека на моделях с 6-цилиндровыми бензиновыми двигателями, Снятие радиатора на моделях с 4-цилиндровыми бензиновыми двигателями). Снимите кожух вентилятора радиатора с крыльчатки вентилятора.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если радиатор снимался в связи с уменьшением пропускной способности, промойте его струей воды в двух направлениях. 2. Снаружи продуйте радиатор сжатым воздухом. 3. Если радиатор протекает, не пытайтесь заваривать или запаивать место протечки, т. к. будут повреждены пластмассовые детали радиатора. 4. Незначительная негерметичность радиатора может быть устранена с использованием герметика радиатора. 5. Проверьте состояние нижних резиновых опор радиатора и при необходимости замените их.

Установка

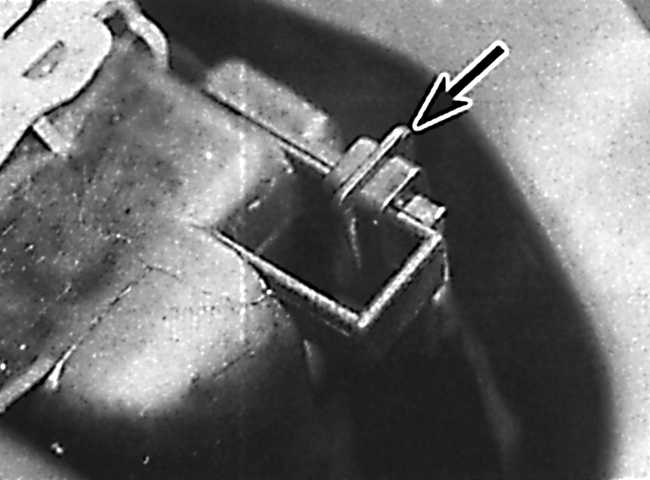

Нижние крепления радиатора должны установиться в резиновые уплотняющие кольца.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов: – проверьте, что нижние выступы на радиаторе установились в резиновые опоры; – проверьте, что все шланги правильно подсоединены и надежно закреплены хомутами; – в заключение залейте охлаждающую жидкость в систему охлаждения.
