Регулировка механизма выбора передач

1. Переведите рычаг селектора в салоне из крайнего переднего положения в крайнее заднее, и удостоверьтесь в соответствии поочередно выбираемых положений показаниям индикатора, - в случае необходимости требуемую регулировку.
2. Установите рычаг в положение «P».
3. С целью обеспечения доступа к тросу выбора передач снимите аккумуляторную батарею с установочным поддоном (см. Главу Системы электрооборудования двигателя).
4. Отыщите сверху на картере трансмиссии опорный кронштейн крепления троса выбора передачи высвободите из него наконечник последнего, аккуратно вытянув фиксатор.

Для отпускания наконечника троса следует сдвинуть фиксатор

5. Удостоверьтесь в том, что рычаг селектора находится в положении «Р», затем разверните исполнительный рычаг на картере трансмиссии вперед до упора, переключив тем АТ в положение «Р» Защелкнув фиксатор, зафиксируйте трос выбора передач в данном положении.

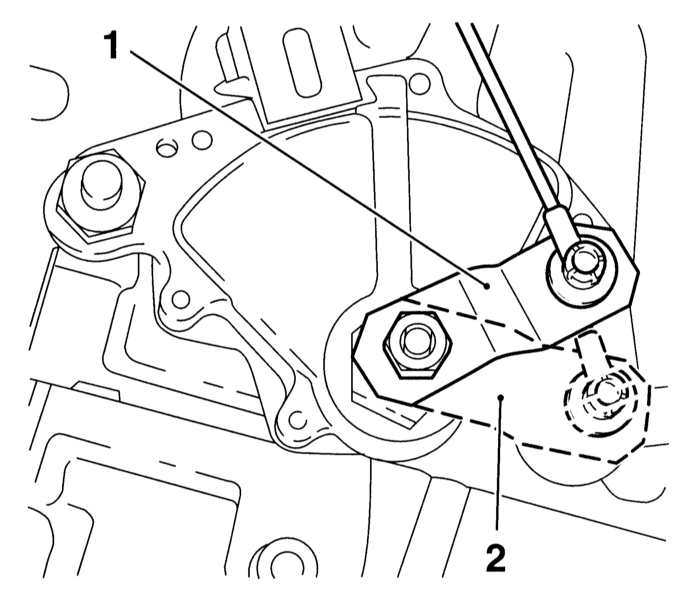

Для перевода АТ в положение «Р» следует развернуть исполнительный рычаг (1) на трансмиссии до упора вперед

6. Установите и подключите аккумуляторную батарею, затем проверьте исправность функционирования селектора, - в случае необходимости повторите регулировку.
