Снятие и установка вентилятора отопителя

1. Отсоедините отрицательный провод от батареи.
2. Снимите обтекатель ветрового стекла.
3. Снимите воздушный фильтр отопителя.
4. Выверните 4 винта крепления (1) корпуса воздушного фильтра отопителя и снимите корпус.

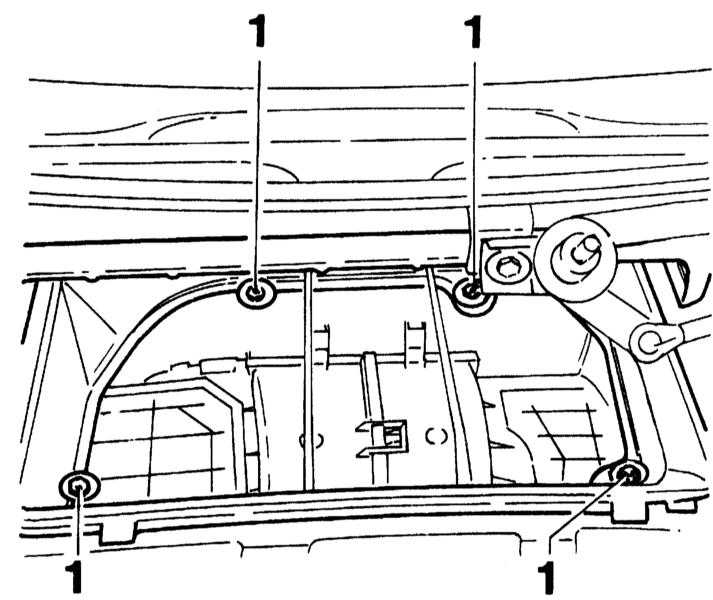

Винты крепления корпуса воздушного фильтра

5. Установите вентиляционную заслонку (1) на рычаге управления в режим свежего воздуха.

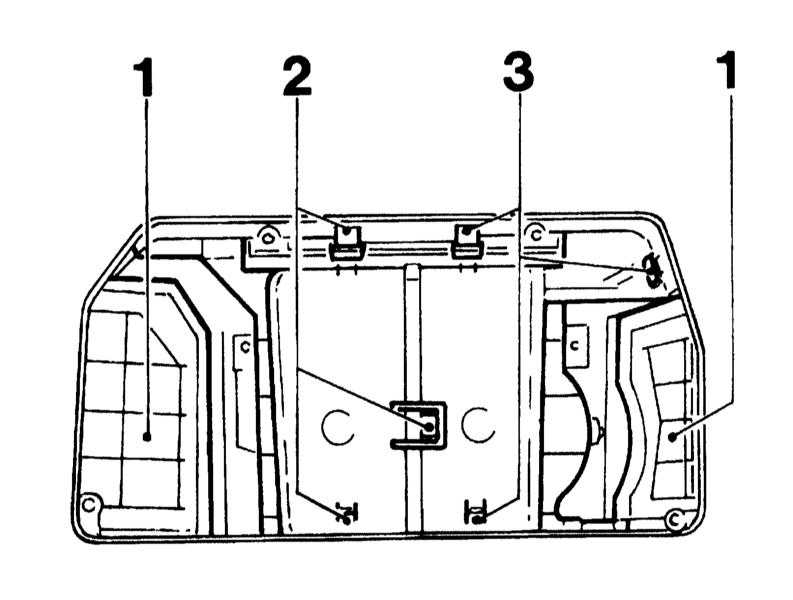

Вентиляционные заслонки (1) и крепеж кожуха вентилятора (2 и 3)

6. Отогните стопорные лапки (2, 3) и снимите правую верхнюю часть кожуха вентилятора (обратитесь к иллюстрации). Аналогичным образом снимите левую верхнюю часть кожуха вентилятора.
7. Вставьте отвертку в стопорную пружину э/мотора вентилятора и высвободите ее.

Снятие стопорной пружины э/мотора отопителя

8. Разъедините оба разъема дополнительного резистора и выньте э/мотор.

1. Проверьте легкость вращения крыльчатки вентилятора в установленном состоянии.

Если вентилятор работает не на всех скоростных режимах, то поврежден, как правило, дополнительный резистор. В этом случае замените дополнительные резисторы в комплекте.

2. Установка производится в обратном порядке.
