Сборка и установка ВАЗ 2107
Установите и закрепите колесный цилиндр на тормозном щите, присоедините к нему трубку подвода тормозной жидкости и затяните до отказа гайку штуцера.
|
|

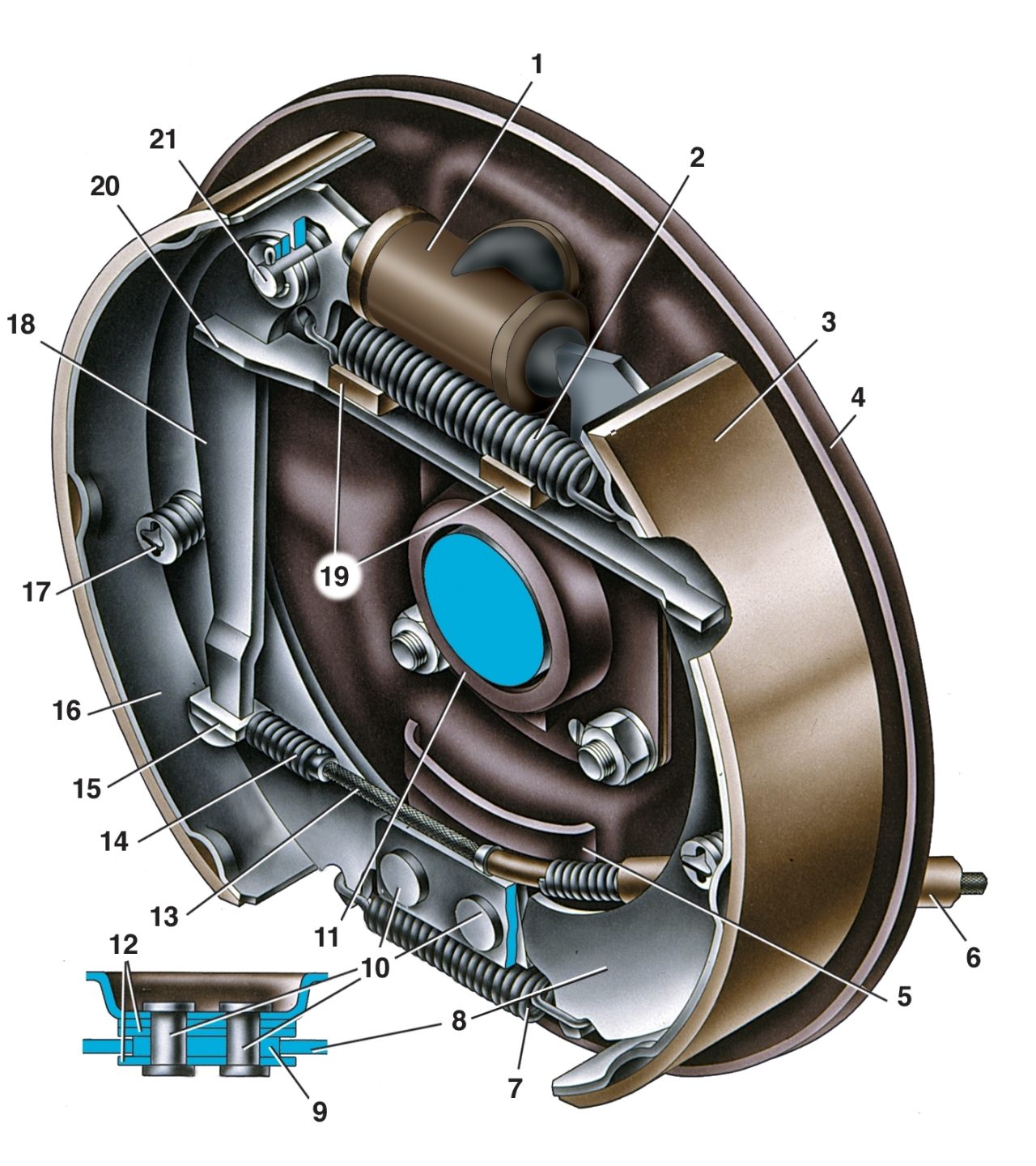

Рис. 7–15. Тормозной механизм заднего колеса: 1 - колесный цилиндр; 2 - верхняя стяжная пружина колодок; 3 - накладка колодки; 4 - щит тормоза; 5 - внутренняя пластина; 6 - оболочка заднего троса; 7 - нижняя стяжная пружина колодок; 8 - передняя тормозная колодка; 9 - опорная пластина колодок; 10 - заклепки; 11 - маслоотражатель; 12 - направляющая пластина колодок; 13 - задний трос стояночного тормоза; 14 - пружина заднего троса; 15 - наконечник заднего троса; 16 - задняя тормозная колодка; 17 - опорная стойка колодки; 18 - рычаг ручного привода колодок; 19 - резиновые подушки; 20 - распорная планка колодок; 21 - палец рычага ручного привода колодок |
Присоедините к колодке рычаг 18 (см. рис. 7–15) ручного привода колодок и установите тормозные колодки с распорной планкой 20, затем поставьте стойки 17 с пружинами и нижними чашками, поставьте верхние чашки и зафиксируйте их на стойках поворотом в ту или другую сторону. Убедитесь, что концы колодок правильно расположились в гнездах упоров на поршнях колесного цилиндра и на щите тормоза. Установите стяжные пружины колодок. Присоедините к рычагу 18 наконечник 15 заднего троса.
Установите тормозной барабан, предварительно смазав посадочный поясок полуоси графитной смазкой или смазкой ЛСЦ-15 и затяните до отказа болты крепления барабана.
Если при разборке снимался колесный цилиндр, удалите воздух из контура привода задних тормозов.
