1. Отверните винт крепления и отсоедините штуцер подогрева от карбюратора. Если винт отвернуть не удается, ослабьте хомут и снимите шланг со штуцера.
|
2. Отверните четыре гайки крепления карбюратора (две из них расположены с противоположной стороны).
|

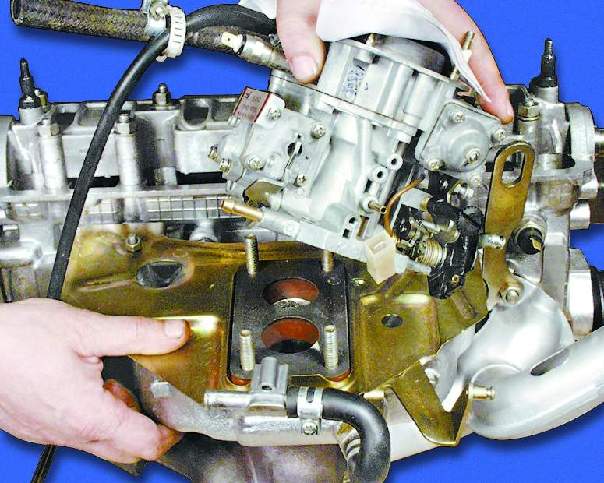

3. Снимите карбюратор с впускной трубы.
|
|
|
|
|
|
4. Аккуратно снимите прокладки карбюратора.
|
5. Отверните две гайки крепления теплоизоляционного щитка карбюратора.
|
6. Ослабьте затяжку гайки на штуцере.
|
|
|
|
|
|
7. Снимите теплоизоляционный щиток.
|
8. Отверните две гайки крепления патрубка забора теплого воздуха.
|
9. Отверните гайку крепления рыма.
|
|
|
|
|
|
10. Снимите рым и патрубок забора теплого воздуха.
|
11. Отверните девять гаек крепления впускной трубы и выпускного коллектора.
|
12. Снимите выпускной коллектор.
|
|
|
|
|
|
13. Снимите впускную трубу.
|
14. Снимите две прокладки (см. примечание).
|
 |
Примечания
Снимайте уплотнительные прокладки аккуратно. Если прокладки не повреждены и не сильно обжаты, их можно использовать вторично. Пригоревшие прокладки осторожно отделите с помощью отвертки.
|
 |

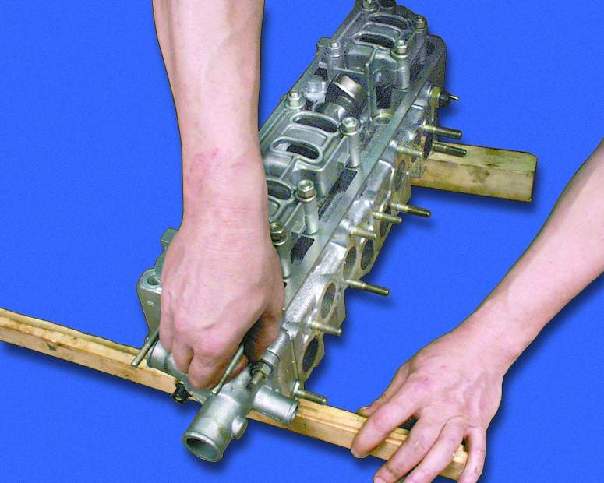

После снятия выпускного коллектора и впускной трубы подложите под головку блока деревянные прокладки, чтобы не повредить клапаны, выступающие из головки блока. |
|
|
|
|
|
15. Выверните свечи зажигания.
|
16. Выверните датчик температуры охлаждающей жидкости.
|
17. Выверните датчик контрольной лампы аварийного давления масла.
|
|
|
|
|
|
18. Отверните десять гаек крепления обоих корпусов подшипников распределительного вала.
|
19. Снимите оба корпуса подшипников распределительного вала с головки блока цилиндров.
|
20. Выньте распределительный вал.
|
 |
Предупреждение

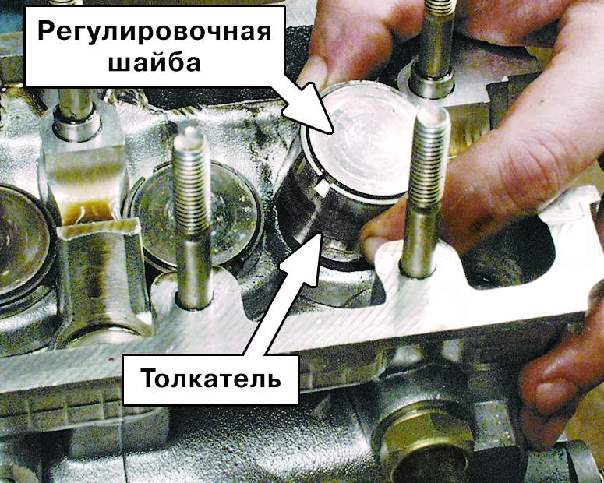

Вынув очередной толкатель, промаркируйте его и регулировочную шайбу порядковым номером, чтобы при сборке установить их на свое место.
|
|
|
|
|
|
21. Снимите с переднего конца распределительного вала сальник.
|
22. Отверните гайку крепления натяжного ролика.
|
23. Снимите натяжной ролик и упорную шайбу, установленную под ним.
|
|
|
|
Детали привода клапана:
1 – выпускной клапан
2 – впускной клапан
3 – наружная пружина
4 – внутренняя пружина
5 – тарелка пружин
6 – сухари
7 – опорная шайба пружин
|
|
24. Выньте толкатели клапанов вместе с регулировочными шайбами.
|
|
|
|
|
|
|
25. Промаркируйте клапаны номером цилиндра, чтобы при сборке установить их на свои места. Маркировку можно нанести с помощью керна как можно ближе к центру клапана: клапаны первого цилиндра – одна точка, второго – две и т.д.
|
26. Установите под снимаемый клапан подходящий упор.
|
27. Установите на головку приспособление для сжатия пружин клапанов. Сожмите им пружины клапана и выньте сухари. Постепенно ослабляя нажим на ручку приспособления, полностью разожмите пружину клапана и снимите приспособление с головки.
|
|
|
|
|
|
28. Снимите наружную пружину с тарелкой.
|
29. Снимите внутреннюю пружину.
|
30. Выньте клапан из головки блока.
|
|
|
|
|
|
31. Аккуратно снимите маслоотражательный колпачок, не повредив направляющую втулку клапана.
|
32. Выньте опорную шайбу (тарелку) пружин клапана. Аналогичным образом выньте остальные клапаны.
|
|
