Насос охлаждающей жидкости ВАЗ 2115
Разборка. Для разборки насоса сделайте следующее:
|
|

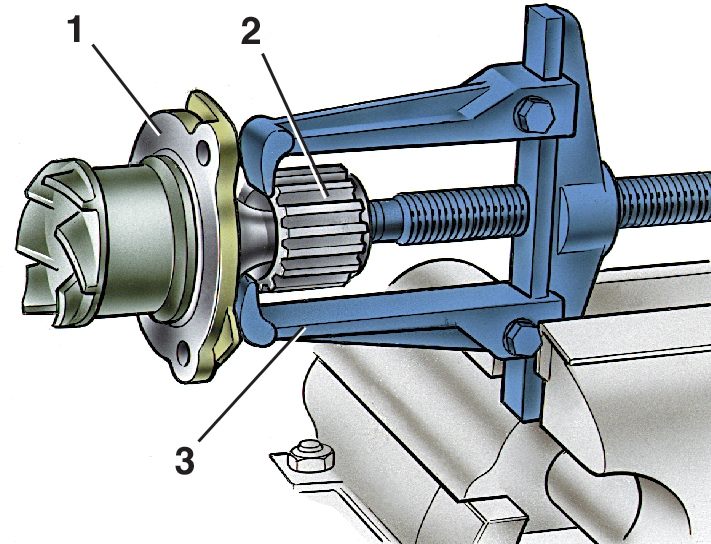

Рис. 2.76. Снятие зубчатого шкива привода насоса: 1 – корпус насоса; 2 – зубчатый шкив; 3 – съемник |
– спрессуйте съемником 3 (
|
Рис. 2.77. Насос охлаждающей жидкости с контрольными размерами для сборки: 1 – стопорный винт подшипника; 2 – корпус насоса; 3 – блок цилиндров; 4 – крыльчатка; 5 – валик подшипника; 6 – упорное уплотнительное кольцо сальника; 7 – резиновая манжета сальника; 8 – подшипник; 9 – зубчатый шкив |
– запрессуйте, прилагая усилие к обойме подшипника, подшипник с валиком так, чтобы совпали отверстия под стопорный винт 1 (рис. 2.77);
– заверните стопорный винт подшипника и зачеканьте контуры его гнезда для предотвращения самоотвертывания;
|
ПРЕДУПРЕЖДЕНИЕ Повторное использование зубчатого шкива не допускается. |
– с помощью приспособления 67.7820.9527 напрессуйте крыльчатку, а затем новый зубчатый шкив 9, выдержав размеры (52 ±0,5) мм и (39,8 ±0,1) мм, показанные на рис. 2.77;
– проверьте надежность соединения шкива на валике, приложив к шкиву момент 24,5 Н·м (2,5 кгс·м). Шкив не должен провернуться.
