Внутренний ШРУС Volkswagen Golf II

Общие сведения

Установка грязезащитного чехла на моделях GTi

Внутренний ШРУС Volkswagen Golf II

I – левая полуось;
II – правая полуось;
1 – полуось;
2 – грязезащитный чехол;
3 – крышка;
4 – внутренний шарнир равных угловых скоростей (ШРУС)

Снятие

Порядок выполнения

1. Зажать полуось в тисках с мягкими губками.
2. Снять стопорное кольцо 1 (см. рис. Передний привод (модели с двигателем объемом 1,6 и 1,8 л)).
3. Промаркировать положение торца грязезащитного чехла 5 на полуоси краской. Предупреждение Запрещается делать отметки острыми предметами, так как при этом повреждается защитный лаковый слой.
4. Снять хомуты (модели с двигателями объемом 1,1 и 1,3 л).
	5. Сбить пробойником крышку с корпуса шарнира.
6. Спрессовать ШРУС 2 (см. рис. Передний привод (модели с двигателем объемом 1,6 и 1,8 л)) с полуоси.
7. Снять пружинную шайбу 3.
8. Снять грязезащитный чехол 5 с крышкой 4.

Разборка

Порядок выполнения

1. Промыть шарнир в керосине.
	2. Промаркировать взаимное положение обоймы 2, сепаратора 3 и корпуса 1 шарнира.
3. Повернуть обойму 2 с сепаратором 3 перпендикулярно по отношению к корпусу 1 и вытащить их из корпуса.
4. Вынуть шарики 4.

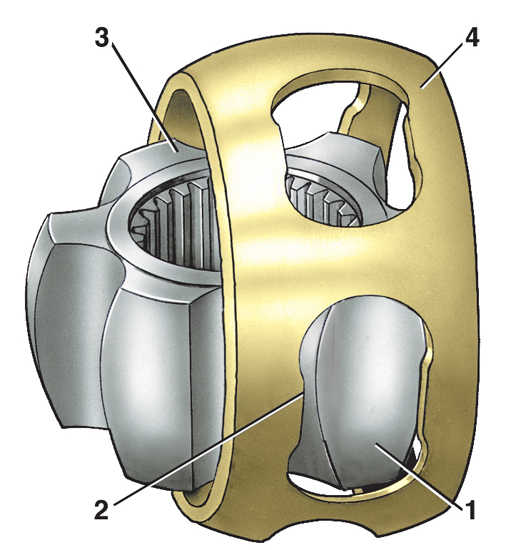

	5. Повернуть обойму 3 перпендикулярно по отношению к сепаратору 4, вставив один из выступов 1 обоймы в удлиненное окно 2 сепаратора 4, и выкатить обойму 3 из сепаратора.
6. Промыть тщательно все детали шарнира в керосине и проверить из состояние, обращая особое внимание на шлифованные поверхности дорожек и сферические поверхности сепаратора и шариков. Предупреждение Наличие трещин, сколов и следов коррозии недопустимо. При износе рабочих поверхностей беговых дорожек более чем на 0,1 мм и наличии указанных выше дефектов заменить шарнир в сборе.

Сборка

Порядок выполнения

1. Установить обойму 3 в сепаратор 4.
2. Вставить шарики в окна сепаратора.
	3. Вставить в корпус 1 шарнира сепаратор 3 с обоймой 2 перпендикулярно корпусу 1 шарнира и повернуть сепаратор 3 с обоймой 2 на 90° в соответствии с ранее сделанными метками.
4. Проверить, свободно ли вращается шарнир.
