Электродвигатель стеклоочистителя

Электродвигатель стеклоочистителя Volkswagen Transporter

Общие сведения

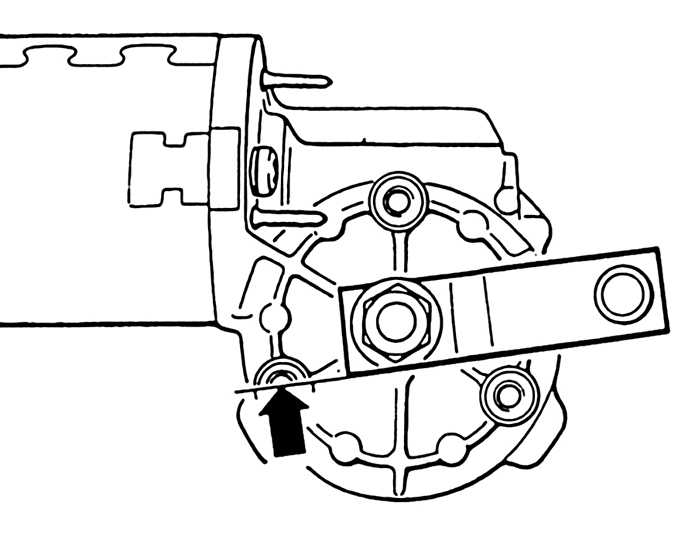

Электродвигатель лобового стекла

Электродвигатель стеклоочистителя Volkswagen Transporter

Стрелкой указано отверстие винта рукояточного рычага.

Электродвигатель заднего стекла с широкой крышкой багажника

Электродвигатель стеклоочистителя Volkswagen Transporter

Стрелкой указано отверстие винта рукояточного рычага.

Электродвигатель задних стекол (двустворчатая дверь)

Электродвигатель стеклоочистителя Volkswagen Transporter

Стрелкой указано отверстие винта рукояточного рычага.

Электродвигатель можно снять только вместе с системой рычагов, тяг и кронштейном. Указания касаются стеклоочистителей любого стекла.
Снятие

Порядок выполнения

1. Выключить зажигание.

2. Дать поработать дворникам в течение 2 минут и выключить выключателем дворников. При этом дворники возвращаются в исходное, нерабочее положение.

3. Выключить зажигание.

4. Отсоединить кабель массы (-) от аккумуляторной батареи.

Предупреждение

При этом из памяти радиоприемника стирается противоугонный код. Аккумуляторную батарею отсоединять только при выключенном зажигании, в противном случае выйдет из строя блок управления системой впрыска.

5. Отсоединить рычаги дворников и снять с осей, прежде сняв тонкой отверткой защитные колпачки.

6. Отвинтить рамку дворников, вывинтив винт (9) (см. рис. Устройство стеклоочистителя) и вынуть вместе с электродвигателем.

7. Снять с рукояточного рычага тяги привода (10).

8. Отсоединить двигатель от рамки дворников, вывинтив для этого 3 винта.

9. Отвинтить рукояточный рычаг от оси двигателя.

Установка

Порядок выполнения

1. Если будет устанавливаться новый двигатель, перед установкой поставить его в нерабочее положение. Для этого подсоединить многоконтактный разъем и дать двигателю поработать. Затем выключить его выключателем дворников – двигатель займет нерабочее положение. Отсоединить многоконтактный разъем.
2. Установить рукояточный рычаг и подогнать так, чтобы нижний край его совпадал с указанным отверстием винта (см. рис. Электродвигатель лобового стекла, рис. Электродвигатель заднего стекла с широкой крышкой багажника и рис. Электродвигатель задних стекол (двустворчатая дверь)).
3. Затянуть рукояточный рычаг моментом 30 Н·м.
4. У электродвигателя дворников лобового стекла надеть тяги привода на рукояточный рычаг.
5. Установить двигатель вместе с рамкой дворников и привинтить моментом 25 Н·м.
6. Подсоединить кабель массы (-) к аккумуляторной батарее. Предупреждение Подсоединять аккумуляторную батарею только при выключенном зажигании, в противном случае возможен выход из строя блока управления системы впрыска.
7. Установить время на часах.
8. Ввести противоугонный радиокод.
9. Подсоединить многоконтактный разъем и включить двигатель, дать ему выбежать в нерабочее положение.
Дворники лобового стекла
	10. Установить рычаги дворников на оси так, чтобы дворники заняли положение, отмеченное на лобовом стекле маркировками. Затянуть рычаги моментом 10 Н·м. (а – маркировка для автомобиля с левосторонним управлением, b – маркировка для автомобиля с правосторонним управлением (экспортные модели)).
Дворник заднего стекла
	11. Установить дворник на высоту нижней нити обогрева обогреваемого заднего стекла, а = 45 мм. При оснащенности двустворчатой дверью установить дворники так, чтобы они в нерабочем положении находились вертикально.
12. Надеть защитные колпачки.
13. Проверить работу дворников.
