Проверка выходной мощности генератора

Проверка выходной мощности генератора Chevrolet Captiva

1. Выполните проверку систем генератора. Следуйте пункту "Проверка систем генератора". 2. Замените генератор, если он не прошел проверку. Следуйте пункту "Генератор" в части Обслуживание автомобиля этого раздела. Если он прошел проверку, выполните проверку выходной мощности на автомобиле следующим образом.

Важно: Всегда проверяйте выходную мощность генератора, прежде чем предположить поломку генератора от замыкания на массу клеммы "L".

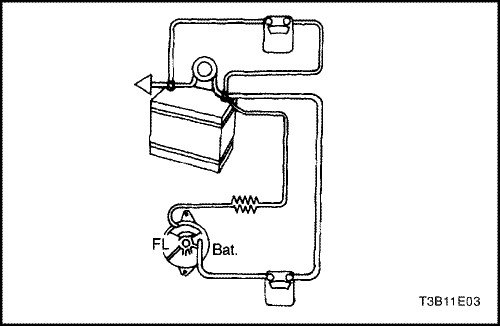

3. Присоедините к автомобилю цифровой мультиметр, амперметр и углеродистый пленочный резистор.

Важно: Убедитесь, что аккумуляторная батарея полностью заряжена и углеродистый пленочный резистор отключен.

4. При выключенном выключателе зажигания проверьте и запишите напряжение аккумуляторной батареи. 5. Снимите разъем жгута проводов с генератора. 6. Включите зажигание на RUN при выключенном двигателе. Используйте цифровой мультиметр для проверки напряжения на клемме "L" разъема кабельного жгута. 7. Показания должны быть примерно равны заданному напряжению 12 В аккумуляторной батареи. Если напряжение слишком мало, проверьте цепь клеммы "L" на замыкание на корпус и обрыв цепи, которые могут вызвать падение напряжения. Исправьте обрывы провода, подключения клемм и т.д., если необходимо. Следуйте пункту "Система зарядки". 8. Присоедините разъем жгута проводов генератора. 9. Запустите двигатель на среднем холостом ходу и измерьте напряжение между клеммами аккумуляторной батареи. Показания должны быть больше 13 В, но меньше 16 В. Если показания выше 16 В или меньше прежде зафиксированных, необходимо заменить генератор. Следуйте пункту "Генератор" Обслуживание автомобиля этого раздела. 10. Запустите двигатель на среднем холостом ходу и измерьте выходной ток генератора. 11. Включить углеродистый пленочный резистор и отрегулировать его, чтобы получить максимальный ток при напряжении аккумуляторной батареи выше 13 В. 12. Если показания в пределах 15 А, помеченных на генераторе, генератор в порядке. Если нет, замените генератор. Следуйте пункту "Генератор" Обслуживание автомобиля этого раздела. 13. На генераторе, работающем с максимальной выходной мощностью, измерьте напряжение между корпусом генератора и отрицательной клеммой аккумуляторной батареи. Падение напряжения должно составлять 0,5 В или меньше. Если падение напряжение больше 0,5 В, проверьте соединение между корпусом генератора и отрицательным проводом аккумуляторной батареи. 14. Проверьте, почистите, затяните и перепроверьте все соединения на массу.
