Вентилятор системы охлаждения

Вентилятор системы охлаждения Chevrolet Captiva

Процедура снятия

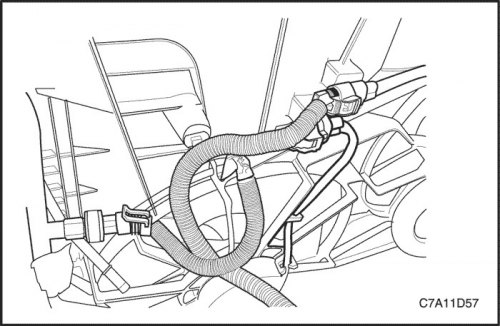

1. Отсоедините отрицательный кабель аккумулятора. 2. Снять декоративную крышку двигателя. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л. 3. Снять воздушный фильтр в сборе. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л. 4. Отсоединить оба электрических разъема вентилятора системы охлаждения и разъем датчика давления кондиционера.

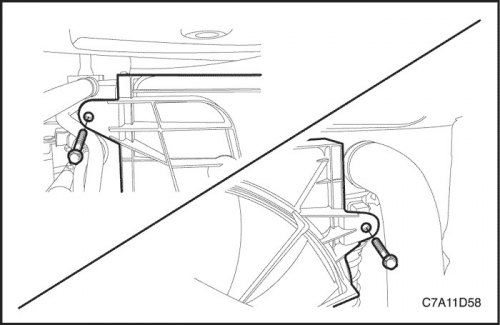

5. Снять крепежные винты кожуха вентилятора системы охлаждения. 6. Создайте опору для радиатора и конденсатора перед тем, как снимать опорный кронштейн модуля конденсатора, радиатора, вентилятора (CRFM) в сборе.

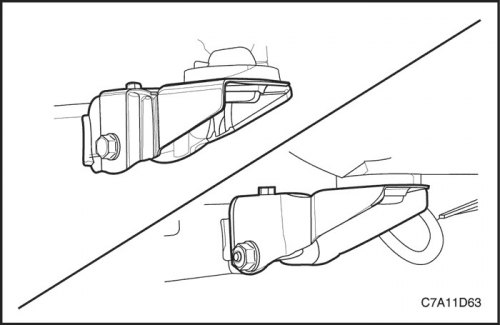

7. Выкрутите верхний болт крепления опорного кронштейна модуля CRFM в сборе. 8. Выкрутите сквозной болт и гайку крепления опорного кронштейна модуля CRFM в сборе. 9. Снять оба опорных кронштейна узла CRFM.

10. Отделите кожух вентилятора в сборе от радиатора и аккуратно снимите с автомобиля на пол кожух вентилятора в сборе. 11. Снять обе лопасти основного и вспомогательного вентилятора с кожуха вентилятора, открутив гайку в центре ступиц вентилятора. 12. Снять оба стопорных винта двигателя вентилятора. 13. Снять оба вентиляторных двигателя с кожуха.

Процедура установки

Внимание! Если конструкция вентилятора погнута или повреждена каким-либо образом, не пытайтесь починить или повторно использовать поврежденную деталь. Погнутый или поврежденный вентилятор необходимо заменить новым. Очень важно поддерживать необходимое равновесие вентиляторов в сборе. Вентилятор, не имеющий надлежащий баланс, может сломаться или разлететься на части во время эксплуатации, создавая чрезвычайную опасность. На сломаном или погнутом узле вентиляторе невозможно восстановить надлежащий баланс.

1. Установите двигатели вентилятора и лопасти вентилятора, если они снимались. Затянуть Затяните стопорные винты двигателя вентилятора до 3,5 Н·м (31 фунт-дюйма). Затяните стопорные гайки лопастей вентилятора до 5,6 Н·м (50 фунт-дюймов). 2. Аккуратно поднимите кожух вентилятора в сборе до положения, из которого он был снят.

3. Закрутите сквозной болт и гайку крепления опорного кронштейна модуля CRFM в сборе. Затянуть Затяните сквозной болт и гайку крепления опорного кронштейна модуля CRFM в сборе до 50 Н·м (37 фунт-футов). 4. Закрутите верхний болт крепления опорного кронштейна модуля CRFM в сборе до 50 Н·м (37 фунт-футов).

5. Установить собранный вентилятор системы охлаждения на радиатор.

Важно: Необходимо обязательно задвинуть лапку на нижнем крае кожуха в фиксирующий зажим на радиаторе.

6. Закрепить собранный вентилятор системы охлаждения поверх радиатора крепежными винтами. Затянуть Затяните крепежные винты вентилятора охлаждения в сборе до 4 Н·м (35 фунт-дюймов).

7. Присоединить электрические разъемы вентилятора системы охлаждения и разъем датчика давления кондиционера. 8. Установить воздухоочиститель в сборе. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л. 9. Установите декоративную крышку двигателя. См. Часть 1C2, Механическая часть двигателя - - HFV6 3,2 л. 10. Присоедините отрицательный кабель аккумулятора.
