Тормозной модулятор в сборе

Тормозной модулятор в сборе Chevrolet Captiva

Внимание! Тормозная жидкость может вызывать раздражение глаз и кожи. В случае ее попадания в глаза или на кожу следует предпринять следующие меры:

• Попадание в глаза - промыть большим количеством воды.
• Попадание на кожу - вымыть водой с мылом.
• При проглатывании – немедленно обратиться за медицинской помощью.

Примечание: Избегать пролива жидкости на соединения, провода и кабели. Тормозная жидкость повреждает окрашенные поверхности и вызывает коррозию электрических компонентов. Если тормозная жидкость попадет на окрашенные поверхности, немедленно промыть этот участок водой. Если тормозная жидкость попадет на электрические соединения, провода или кабели, вытереть жидкость с помощью чистой ветоши.

Процедура снятия

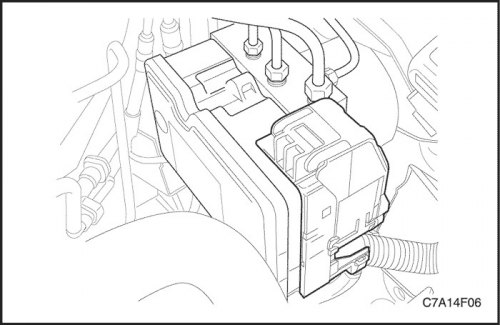

1. Повернуть замок зажигания в положение OFF. 2. Снять бачок с охлаждающей жидкостью двигателя и блок предохранителей. См. Раздел 1D2, Система охлаждения двигателя (FAM II 2.4 D) и раздел 1E2 Электрическая система двигателя (FAM II 2.4 D). 3. Очистить область фитингов трубок тормозного модулятора в сборе от скопившейся грязи и посторонних материалов. 4. Отсоединить электрический разъем от контроллера тормозной системы (EBCM).

5. Положить полотенце под тормозной модулятор в сборе для впитывания вытекающей тормозной жидкости.

Важно: Перед отсоединением тормозных трубок от узла модулятора антиблокировочной тормозной системы (АБС) необходимо записать расположение тормозных трубок относительно клапана в сборе, чтобы облегчить последующую сборку.

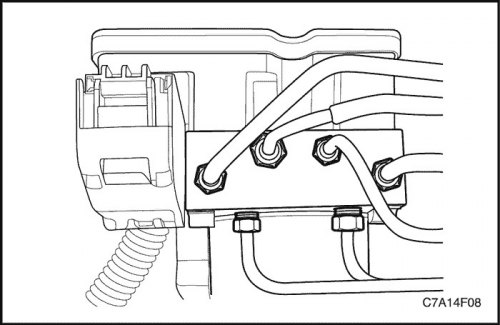

6. Отсоединить гайку фитинга трубки от клапана модулятора давления в тормозной системе (BPMV). 7. Закрыть концы тормозных трубок, чтобы не допустить пролития жидкости и загрязнения окружающей среды. 8. Закрыть отверстия тормозных трубок модулятора, чтобы не допустить пролития жидкости и загрязнения окружающей среды.

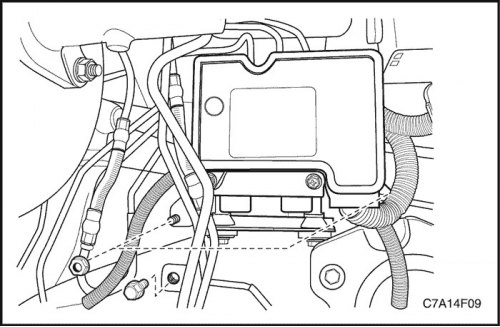

9. Открутить болт и гайки кронштейна с панели кузова. 10. Отвернуть демпфирующие болты крепления узла тормозного модулятора к кронштейну.

Процедура установки

1. Установить демпфирующие болты крепления на узле тормозного модулятора. Затянуть Затянуть демпфирующие болты крепления узла тормозного модулятора моментом 11 Н·м (8 lb-ft). 2. Установить тормозной модулятор в сборе на кронштейне. 3. Установить тормозной модулятор в сборе с кронштейном, прикрепленным к панели кузова. Затянуть Затянуть болты и гайки крепления кронштейна моментом 10 Н·м (89 lb-in).

4. Снять крышки с концов трубок главного тормозного цилиндра. 5. Извлечь пробки из отверстий главного тормозного цилиндра на узле модулятора. 6. Подсоединить трубки главного тормозного цилиндра к узлу модулятора, в том же месте, где были сняты. 7. Затянуть гайки фитингов тормозных трубок. Затянуть Затянуть гайки фитингов моментом 16 Н·м (12 lb-ft).

8. Присоединить электрический разъем к контроллеру тормозной системы (EBCM). 9. Установить бачок с охлаждающей жидкостью двигателя и блок предохранителей. 10. Прокачать гидравлическую тормозную систему. См. Часть 4A. Гидравлические тормоза. 11. Повернуть замок зажигания во включенное положение (ON). НЕ заводить двигатель. 12. Провести проверку цепи диагностики в этом разделе. Инструкция по обслуживанию Шевроле Каптива
