Нажимной диск и диск сцепления (2.0S Дизель или HFV6 3.2L) Chevrolet Captiva
Порядок снятия

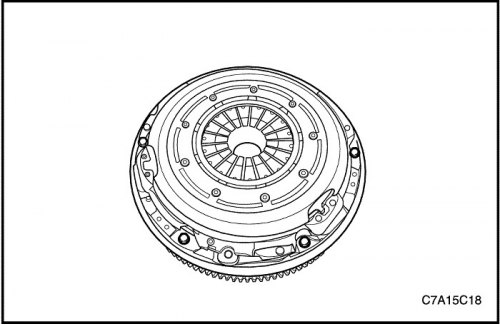

1. Отсоединить провод от отрицательного вывода аккумуляторной батареи. 2. Снять КПП с автомобиля. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач". 3. Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.
Важно: При выкручивании последнего болта необходимо придерживать диск.
Порядок осмотра - ведомый диск сцепления
1. Осмотр- Визуально проверить рабочие поверхности сцепления на износ или замасливание.
- Проверить пружину на отсутствие повреждений или ослабление.
- Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов установить новый нажимной диск и новый диск сцепления.

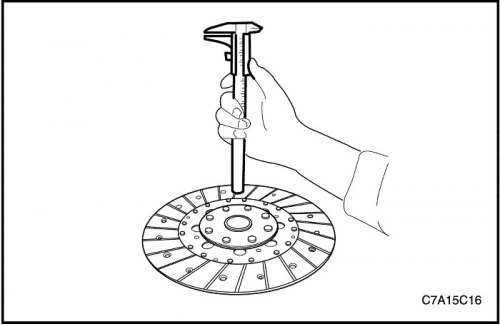

- Измерить глубину утапливания головки заклепки относительно поверхности диска.
- Если измеренное расстояние меньше допустимого предела, установить новый нажимной диск и новый диск сцепления.
- Глубина утапливания головки заклепки (минимально допустимая): 1,2 мм (0,047 дюйма)
Порядок осмотра - нажимной диск сцепления

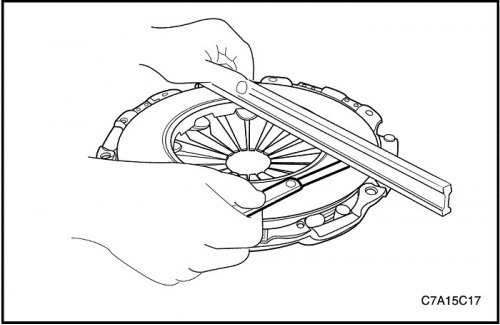

1. Проверить лепестки нажимной пружины на износ. 2. Проверить поверхность нажимного диска на износ или растрескивание. 3. Проверить поверхность диска на замасливание. В случае обнаружения дефектов установить новый нажимной диск и новый диск сцепления.
Порядок установки
1. Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой. 2. Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью подходящего инструмента.Важно: Если необходима замена нажимного диска или диска сцепления, заменять новыми оба диска.
3. Вкрутить болты крепления нажимного диска к маховику. Затянуть Затянуть болты моментом 28 Н·м (21 фунт-фут). 4. Установить коробку передач в автомобиль. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач". 5. Присоедините провод к отрицательному выводу аккумуляторной батареи.
