Карданный вал - снятие и установка Chevrolet Captiva
Процедура снятия
1. Перевести КПП на нейтраль.
2. Поднятие и подпорка автомобиля.

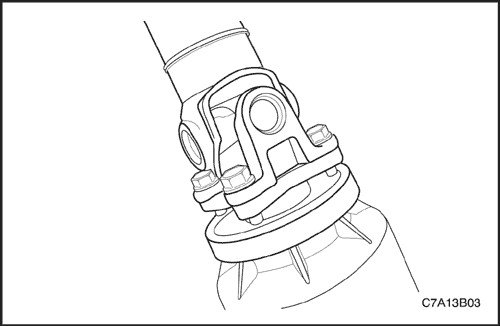

3. Поставить индексную метку, указывающую положение карданного вала относительно фланца блока заднего привода.
4. Установить подставку под карданным валом в том месте, где находится блок заднего привода.
5. Снять болты крепления фланца вилки карданного вала к фланцу блока заднего привода.

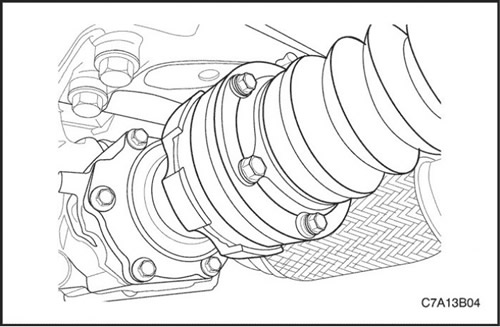

6. Поставить индексную метку, указывающую положение карданного вала относительно фланца блока отбора мощности(PTU).
7. Установить подставку под карданным валом в том месте, где находится PTU.
8. Снять болты крепления карданного вала к фланцу блока отбора мощности PTU.

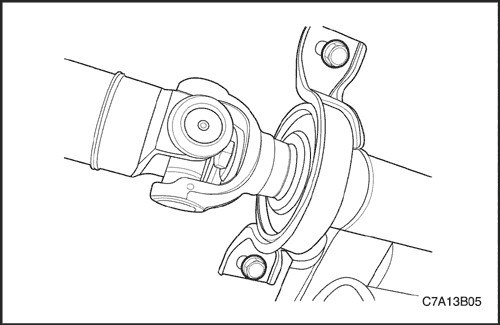

9. Установить подставку под карданным валом в том месте, где находится опорный подшипник.
10. Снять болты крепления опорного подшипника карданного вала к нижней части кузова автомобиля.
11. Поддерживая карданный вал, передвинуть его назад, чтобы отсоединить шарнир равных угловых скоростей от фланца PTU.
12. Снять карданный вал с автомобиля.
Процедура сборки
1. Поддерживая карданный вал спереди, посередине и сзади, установить его на автомобиль.
2. Тщательно очистить монтажные болты крепления центрального подшипника к автомобилю и нанести клей для резьбовых соединений, каталожный номер Saturn: 21005994 (каталожный номер для Канады: 10953488), на резьбу болтов.
3. Установить, но не затягивать, монтажные болты опорного подшипника.
4. Потянуть переднюю секцию карданного вала назад и установить карданный вал на фланец PTU.
5. Совместить индексные метки на шарнире равных угловых скоростей карданного вала и фланце PTU.
6. Тщательно очистить монтажные болты фланца карданного вала и нанести клей для резьбовых соединений, каталожный номер Saturn: 21005994 (каталожный номер для Канады: 10953488), на резьбу болтов.
7. Установить монтажные болты переднего карданного вала.
Затянуть Затянуть болты с моментом 25 Н·м (19 фунт-футов).
8. Совместить индексные метки на фланце вилки карданного вала и фланце блока заднего привода и установить карданный вал.
9. Тщательно очистить монтажные болты вилки и нанести клей для резьбовых соединений, каталожный номер Saturn: 21005994 (каталожный номер для Канады: 10953488), на резьбу болтов.
10. Установить болты на вилку карданного вала и фланец блока заднего привода.
Затянуть Затянуть болты с моментом 50 Н·м (37 фунт-футов).
11. Затянуть монтажные болты опорного подшипника.
Затянуть Затянуть болты с моментом 25 Н·м (19 фунт-футов).
12. Убрать опорные подставки от карданного вала.
13. Опустите автомобиль.
