Замена внешних осветительных приборов Volvo S40
Замена блок-фары
|
ПРЕДУПРЕЖДЕНИЕ Нельзя касаться колбы новой лампы пальцами! При нагревании с поверхности колбы испарится грязь и жир и образуется налет, снижающий ее прозрачность и сокращающий срок службы лампы. |
Последовательность действий при замене блок-фары:
|
|
Рис. 10.17. Расположение крепежного винта указателя поворотов |
1) отверните крепежный винт указателя поворота (
|
Рис. 10.18. Расположение крепежных болтов |
3) отверните два крепежных болта (
|
Рис. 10.19. Расположение крепежных гаек |
5) отверните 4 крепежных гайки (
|
Рис. 10.20. Снятие стекла фары |
2) снимите восемь скоб крепления стекла (
|

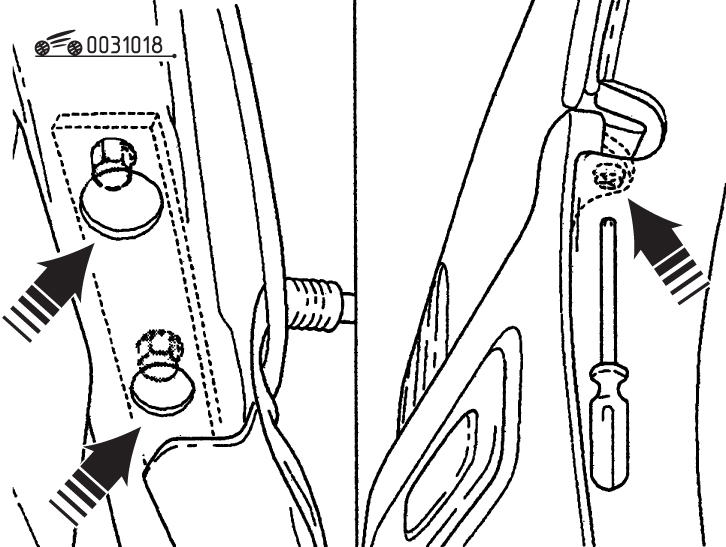

Рис. 10.21. Расположение крепежного винта |
1) отверните крепежный винт (
|

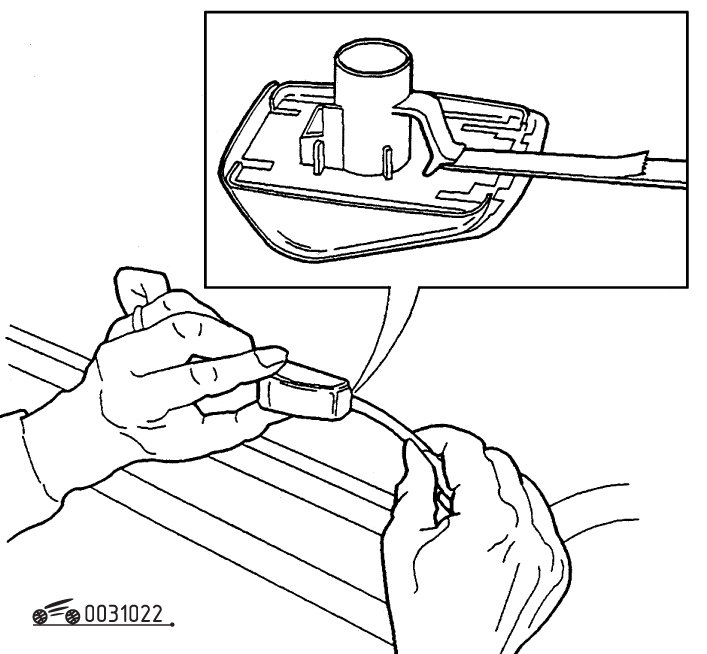

Рис. 10.22. Снятие повторителя поворота |
3) вставьте щуп для измерения толщины в его переднюю часть и, нажав на фиксирующую скобу, снимите повторитель поворота (
|

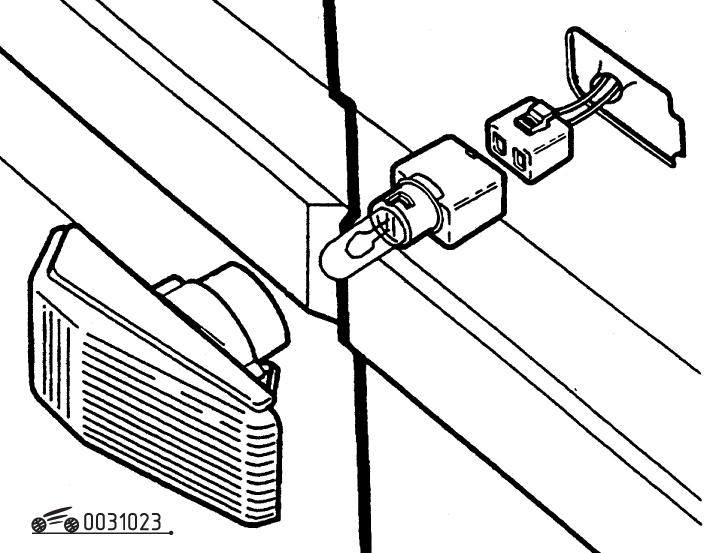

Рис. 10.23. Замена лампы повторителя поворота |
3) замените лампу или патрон (
|
Рис. 10.24. Снятие габаритного фонаря |
2) отожмите защелку фиксации габаритного фонаря и вынуть его (
|

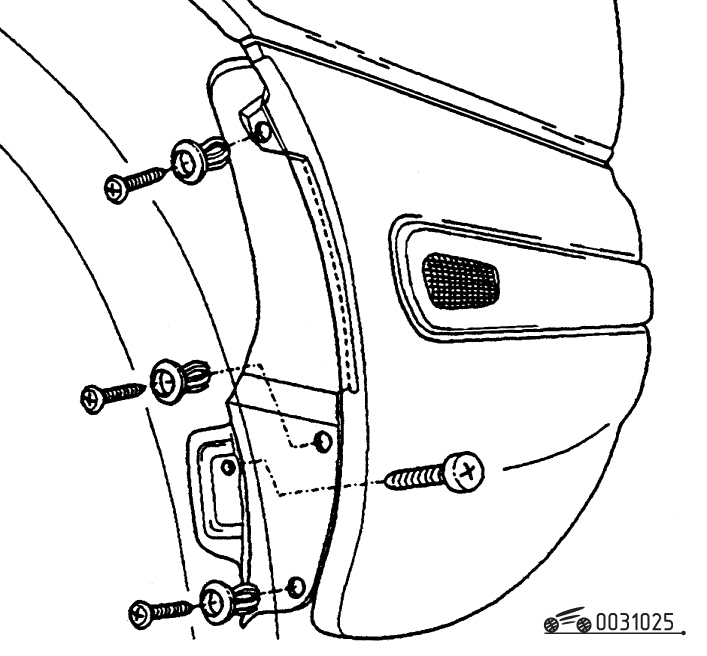

Рис. 10.25. Расположение пистонов крышки и винта крепления бампера |
2) отверните винт крепления бампера к крылу (
|
Рис. 10.26. Снятие заднего габаритного фонаря |
4) выдвиньте бампер наружу на несколько сантиметров, отожмите защелку фиксации фонаря и выньте габаритный фонарь (
|
Рис. 10.27. Задний фонарь (4-дверная модель): 1 - лампа заднего освещения; 2 - лампа указателя поворота; 3 - лампа стоп-сигнала; 4 - лампа стояночного фонаря (загорается вместе с задним освещением); 5 - лампа света заднего хода; 6 - задний противотуманный фонарь |
На
|
Рис. 10.28. Задний фонарь (5-дверная модель): 1 - лампа заднего освещения; 2 - лампа указателя поворота; 3 - лампа стоп-сигнала; 4 - лампа стояночного фонаря (загорается вместе с задним освещением); 5 - лампа света заднего хода; 6 - задний противотуманный фонарь |
На
|
Рис. 10.29. Замена заднего фонаря |
1) частично вытяните резиновое уплотнение (
|

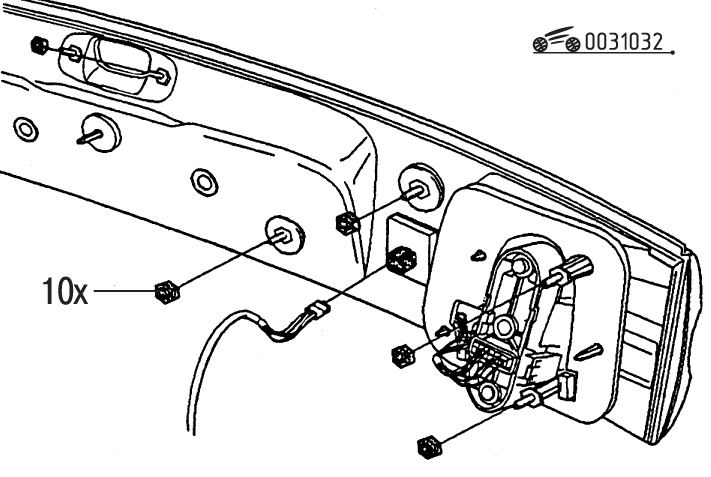

Рис. 10.30. Замена фонаря двери задка |
1) снимите облицовку двери задка (
|

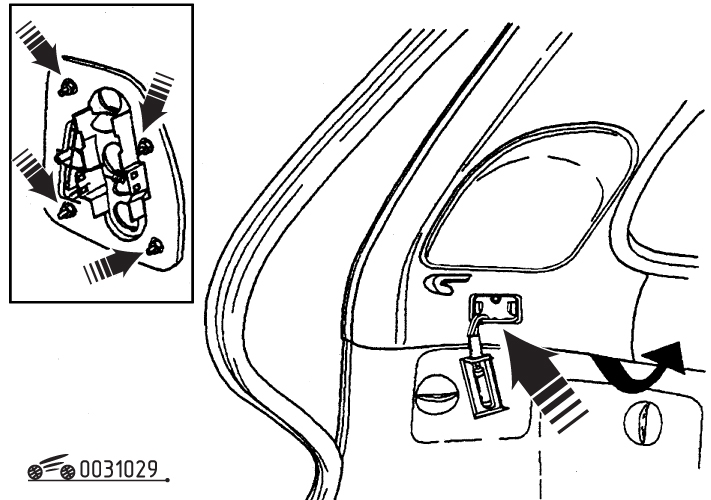

Рис. 10.31. Замена фонаря освещения номерного знака |
2) отсоедините облицовку внутри багажника (4 гайки) и снимите ее (
|
Рис. 10.32. Замена лампы фонаря освещения номерного знака |
2) снимите патрон и замените лампу (
|
Рис. 10.33. Расположение электродвигателя регулировки фары |
4) снимите электродвигатель (рис. 10.33). Поверните влево (правый электродвигатель) или вправо (левый электродвигатель);
5) наклоните электродвигатель назад, пока шарик на валу электродвигателя не выйдет из направляющей, и затем снимите электродвигатель.
|
ПРИМЕЧАНИЕ Элементы правой и левой сторон имеют одинаковый номер детали. |
Последовательность действий при установке электродвигателя регулировки направления света фары:
1) отожмите отражатель вверх через отверстие держателя лампы;
2) смажьте шарик на валу электродвигателя;
3) сместите шарик по валу электродвигателя в направляющую отражателя и установите электродвигатель на место, повернув его на четверть оборота;
4) установите крышку и разъем;
5) проверьте работоспособность;
6) проверьте регулировку фары и перенастройте при необходимости.
