Замена элементов стеклоочистителя Volvo S40
Замена рычага очистителя
ветрового стекла
Последовательность действий при снятии рычага очистителя ветрового стекла:
1) откройте крышку у двигателя;
|
|
Рис. 10.41. Замена рычага стеклоочистителя лобового стекла |
2) снимите крышку с помощью отвертки (
|
Рис. 10.42. Установка рычага стеклоочистителя |
1) установите рычаг очистителя (
|
Рис. 10.43. Проверка электродвигателя стеклоочистителя |
2) проверьте, находится ли электродвигатель очистителя в исходном положении, включите и затем выключите очиститель (
|
Рис. 10.44. Снятие защитной панели |
5) отверните крепежные винты панели крышки (7 шт.) (
|

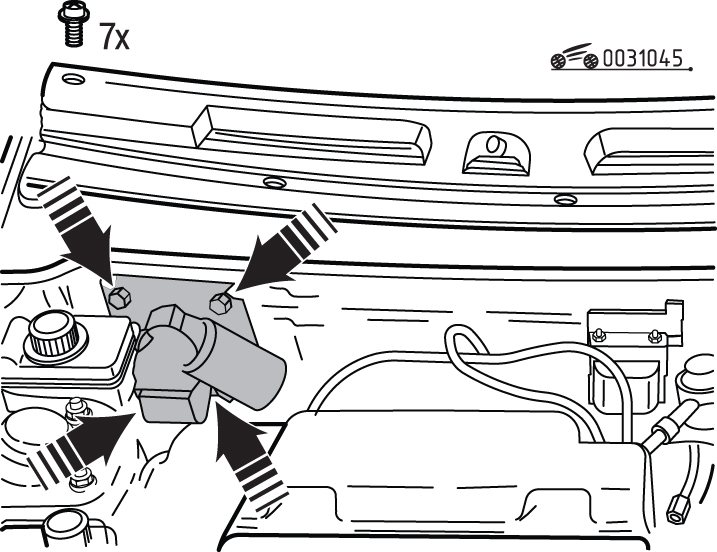

Рис. 10.45. Места крепления электродвигателя стеклоочистителя |
1) снимите тягу рычажного механизма с шарового шарнира рычага двигателя (отожмите тягу механизма привода большой отверткой) (
|

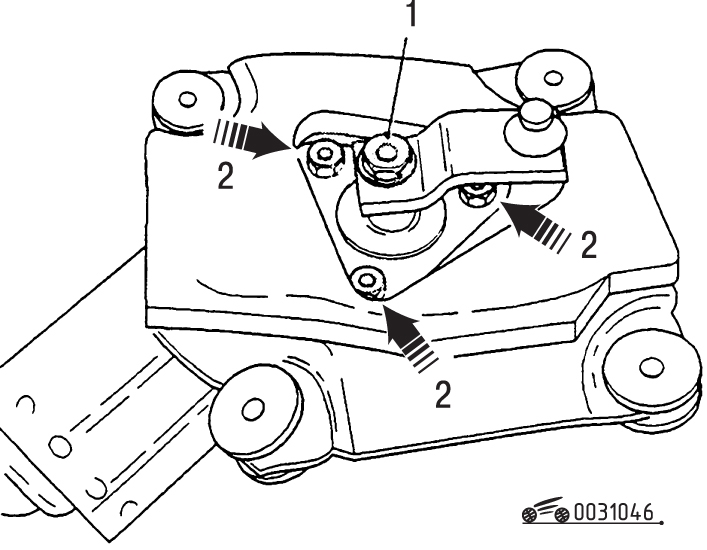

Рис. 10.46. Крепление электродвигателя стеклоочистителя: 1 - крепежная гайка; 2 - крепежные болты |
5) отверните крепежную гайку 1 (
|

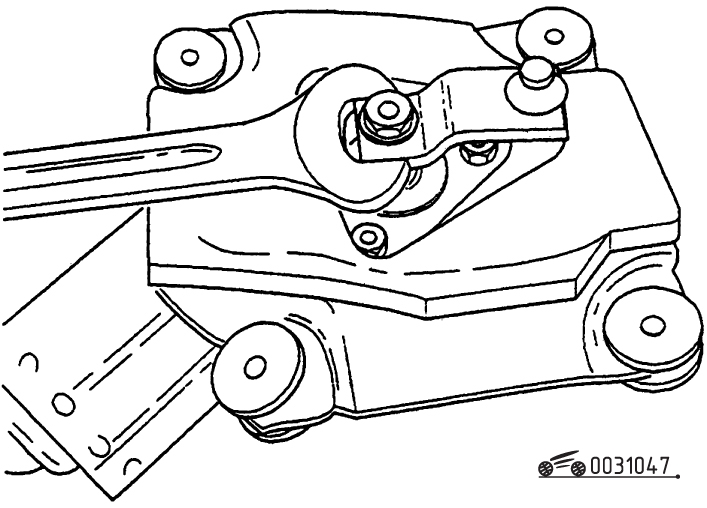

Рис. 10.47. Установка рычага электродвигателя стеклоочистителя |
3) затяните гайку моментом 20 Н·м (
|
Рис. 10.48. расположение крепежных гаек (указаны стрелками) |
1) отверните шесть крепежных гаек валов очистителя ветрового стекла (
|
Рис. 10.49. Снятие рычага очистителя |
1) отверните гайку на два или три оборота для защиты резьбы вала механизма стеклоочистителя (
|
Рис. 10.50. Расположение крепежных болтов (указаны стрелками) |
2) отверните два крепежных болта и снимите механизм в сборе (
|
Рис. 10.51. Снятие рычага стеклоочистителя фар |
2) отверните гайку на два или три оборота для защиты резьбы вала механизма стеклоочистителя (
|
Рис. 10.52. Регулировка рычага стеклоочистителя фары |
4) отрегулируйте положение рычага очистителя (
|
Рис. 10.53. Крепление электродвигателя очистителя фар |
2) снимите рычаг стеклоочистителя (
|

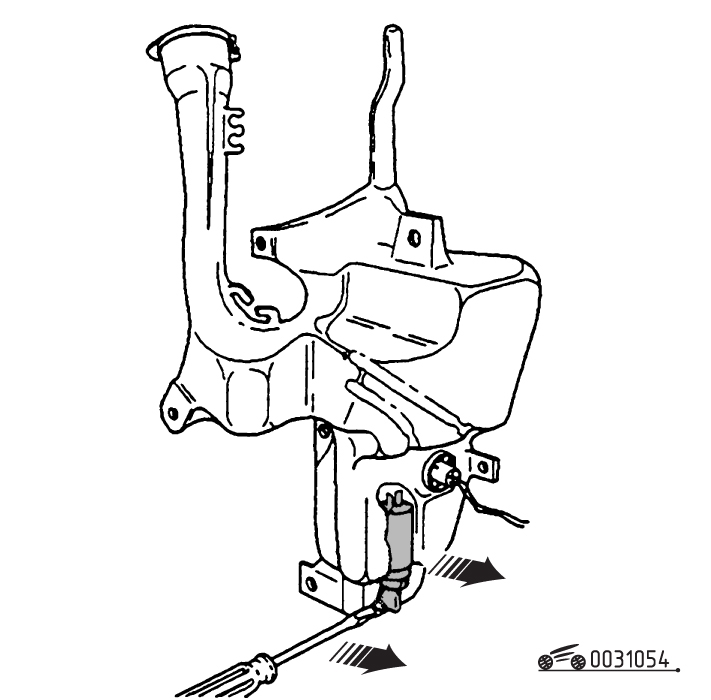

Рис. 10.54. Снятие насоса омывателя ветрового стекла |
4) слейте жидкость из бочка омывателя (
|
Рис. 10.55. Снятие насоса омывателя двери задка |
2) слейте жидкость из бачка омывателя (
|
Рис. 10.56. Датчик уровня жидкости омывателя |
4) слейте жидкость из бачка омывателя (
|

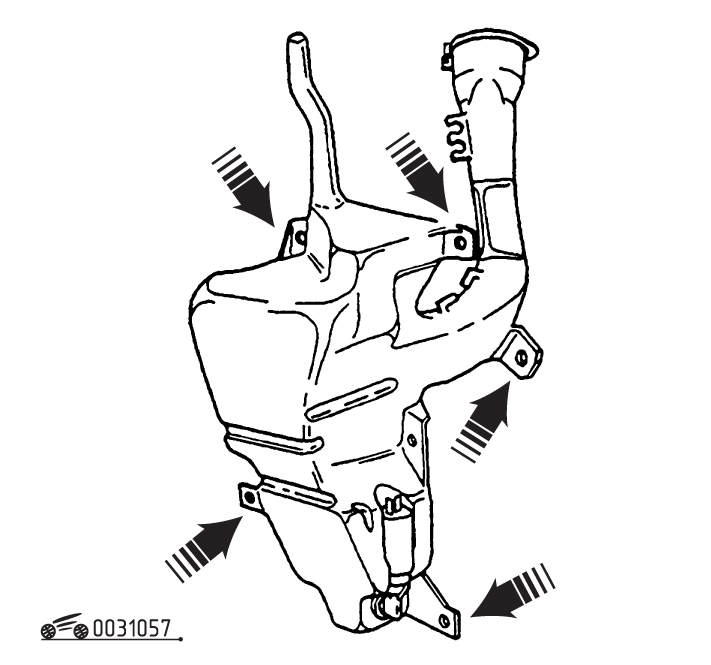

Рис. 10.57. Точки крепления бачка омывателя (показаны стрелками) |
5) слейте жидкость из бачка омывателя (
|
Рис. 10.58. Крепление жиклера переднего омывателя |
2) отсоедините шланг от жиклера (
|
Рис. 10.59. Крепление жиклера омывателя двери задка |
3) сожмите защелки фиксации жиклера отверткой и выньте жиклер (рис. 10.59);
4) отсоедините шланг;
5) соберите в порядке, обратном разборке.
