Накладка рулевого колеса и спиральный провод Toyota Hilux

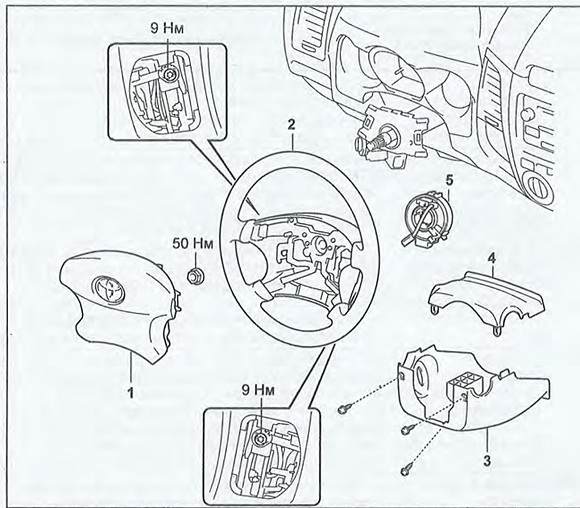

Накладка рулевого колеса и спиральный провод. 1 - накладка рулевого колеса (модуль фронтальной подушки безопасности водителя), 2 - рулевое колесо, 3 - нижний кожух рулевой колонки, 4 - верхний кожух рулевой колонки, 5 - спиральный провод.
Снятие и установка модуля фронтальной подушки безопасности водителя
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.
2. Установите передние колеса в направлении прямолинейного движения автомобиля.

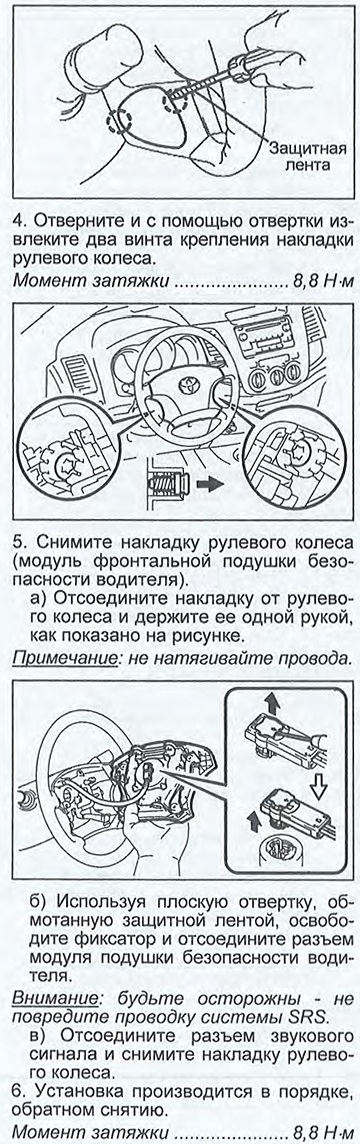

3. (Модели с 2011 г.) Используя плоскую отвертку, обмотанную защитной лентой, освободите защелки и снимите крышки винтов крепления накладки рулевого колеса.
7. После завершения работ выполните проверку системы SRS по индикатору SRS.
Снятие спирального провода
1. Установите передние колеса в направлении прямолинейного движения автомобиля.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.
3. Снимите накладку рулевого колеса.
4. Снимите рулевое колесо и кожухи рулевой колонки (см. главу "Рулевое управление").
5. Снимите спиральный провод.
а) Отсоедините разъемы звукового сигнала и модуля подушки безопасности от спирального провода.
б) Освободите три защелки и снимите спиральный провод.
Установка спирального провода
1. Установите спиральный провод.
а) Установите переключатель указателей поворота в нейтральное положение.
б) Проверьте, что передние колеса установлены в положение прямолинейного движения автомобиля.
в) Установите спиральный провод на подрулевой переключатель, закрепив его тремя защелками.
Примечание: если устанавливается новый спиральный провод, перед установкой рулевого колеса не забудьте вынуть из корпуса спирального провода стопорный штифт.
г) Подсоедините разъемы к спиральному проводу.
д) Установите кожухи рулевой колонки.
2. Отрегулируйте положение спирального провода.
а) Проверьте, что зажигание выключено.
б) Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
в) Заверните от руки корпус спирального провода против часовой стрелки до упора.
г) Поверните корпус спирального провода на 2,5 оборота по часовой стрелке до совмещения меток.
3. Установите рулевое колесо (см. главу "Рулевое управление"). Примечание: на моделях с 2011 года, оборудованных трехспицевым рулевым колесом, перед установкой рулевого колеса нанесите силиконовую смазку в местах, показанных на рисунке.
4. Установите накладку рулевого колеса.
5. После завершения работ выполните проверку системы SRS по индикатору SRS.

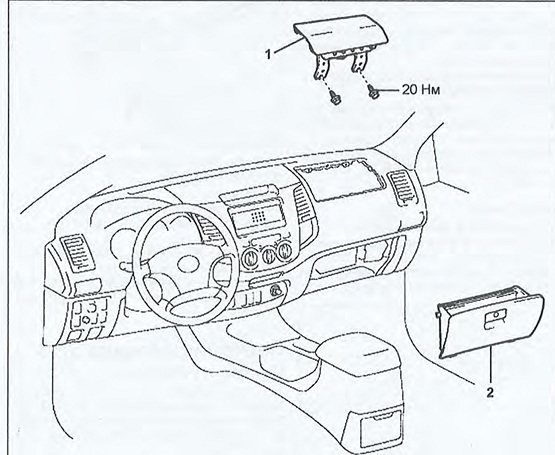

Фронтальная подушка безопасности переднего пассажира. 1 - модуль фронтальной подушки безопасности переднего пассажира, 2 - вещевой ящик.
