Проверка элементов системы ABS Toyota Hilux
Датчики частоты вращения колес
1. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению.
Момент затяжки 8 Нм
2. Отсоедините разъем датчика.
3 Измерьте сопротивление между выводами датчика.
Номинальное сопротивление:
"1" <->"2".........................0,6-1,8 кОм
"1" <-> "масса"..........не менее 10 кОм
"2" <-> "масса"..........не менее 10 кОм
Датчик замедления
1. Снимите датчик замедления и убедитесь в отсутствии коррозии, деформации самого датчика и его разъема.
2. Проверьте датчик.
а) Соберите элемент питания из трех батареек по 1,5 В.
Примечание: не подавайте напряжения более 6 В на выводы "3" и "2" датчика замедления.
3. Измерьте напряжение на выводе "GL1" (1) при различных положениях датчика.
Номинальное напряжение:
Горизонтальное положение
датчика (А)................................2,5 В
Датчик наклонен
вперед (В)...........................0,5-2,5 В
Датчик наклонен
назад (С).............................2,5-4,5 В
Выключатель стоп-сигналов
1. Отсоедините разъем от выключателя стоп-сигналов.
2. Проверьте сопротивление между выводами "1" и "2" выключателя стоп сигналов.
Номинальное сопротивление: Выключатель
нажат......................не менее 10 кОм
Выключатель
отжат.........................не более 1 Ом
3. Измерьте напряжение между выводом "2" разъема датчика и "массой". Номинальное
сопротивление.......................11 -14 В
Датчик включения стояночного тормоза
1. Проверьте наличие проводимости между выводом разъема датчика и "массой" при различных положениях выключателя.
Проводимость:
Проводимость:
Нажат........................................есть
Отжат.........................................нет
2. Проверьте сопротивление между выводом датчика и "массой". Номинальное сопротивление:
Нажат..........................более 10 кОм
Отжат............................менее 1 Ом
Блок управления ABS
1. Включите зажигание.
2. Измерьте напряжение между выводами разъема блока управления ABS, указанными в таблице "Проверка блока управления ABS".

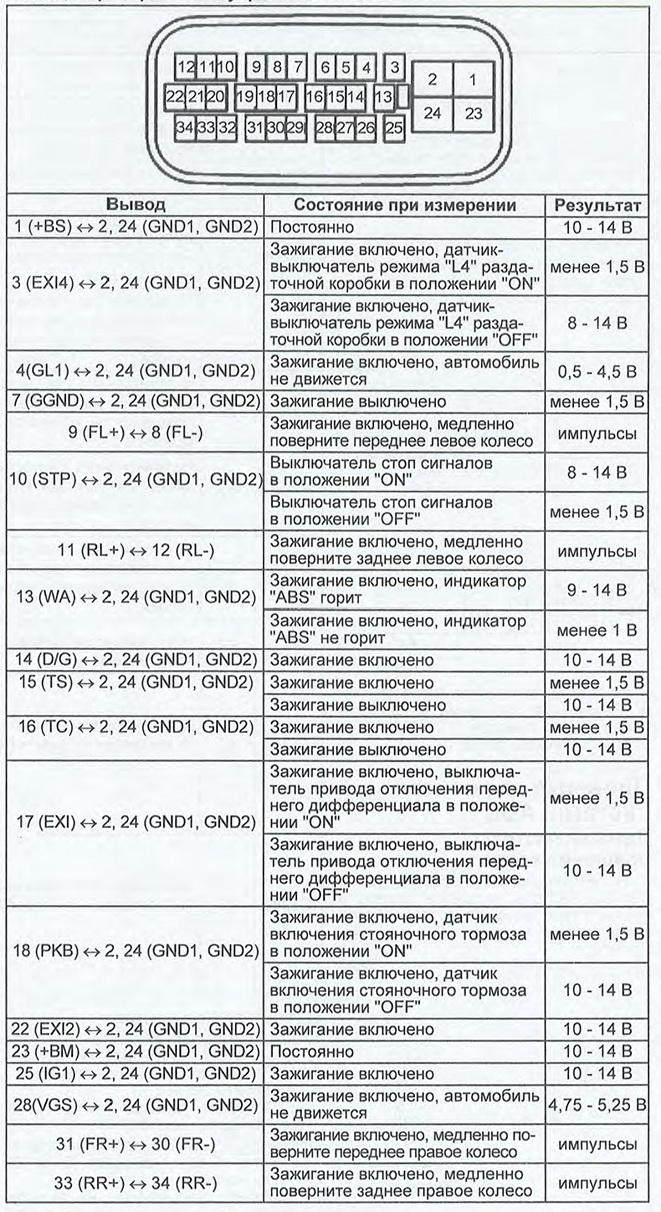

Таблица. Проверка блока управления ABS.
