Удлиненная часть масляного поддона

Удлиненная часть масляного поддона Land Rover Discovery 3

Снятие

1. Отсоедините провод массы аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите верхний теплозащитный экран моторного отсека. Выкрутите винт.

3. Переставьте звукоизоляцию форсунок.

4. Снимите трубку и щуп указателя уровня масла с удлинителя поддона картера.

• Выверните болт.
• Снимите кольцевое уплотнение и отбракуйте его.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда ставьте под автомобиль надежные опоры.

Поднимите автомобиль и установите его на опоры.
6. Снимите передние колеса в сборе с шинами.
7. Снимите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)
8. Снимите масляный поддон. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)
9. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)
10. Снимите заборную трубку маслоприёмника с сетчатым фильтром в сборе.

• Выверните болт.
• Снимите кольцевое уплотнение и отбракуйте его.

11. Выверните 3 болта провода, идущего от аккумулятора к электромагниту стартера.

12. Выверните болт из кронштейна натяжителя ремня вспомогательных агрегатов.

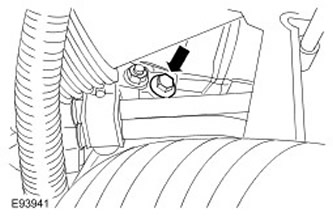

13. Выверните нижний болт из компрессора системы кондиционирования (А/С).

14. Освободите возвратный маслопровод турбокомпрессора.

• Освободите зажим жгута электропроводки.
• Выверните болт.

15. Снимите возвратный маслопровод турбокомпрессора.

• Выверните 2 болта.
• Снимите и отбракуйте прокладку.
• Снимите и отбракуйте уплотнительные кольца круглого сечения.
• Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

16. Выверните 2 болта из опорного кронштейна турбокомпрессора.

17. Выверните 3 нижних болта крепления коробки передач к двигателю.

18. Снимите поперечину переднего моста. Выверните 4 болта.

19. Используя домкрат для коробки передач, подоприте передний мост в сборе.
20. Выверните передний болт крепления переднего моста. Аккуратно опустите передний мост в сборе.

21.

ПРИМЕЧАНИЕ: Перед выворачиванием болтов запишите их расположение.

Снимите удлинитель поддона картера.

• Выверните 18 болтов.
• Снимите и отбракуйте прокладку.

Установка

1.

ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

ПРИМЕЧАНИЕ: Важно, чтобы удлинитель поддона картера был прикручен к корпусу коренного подшипника коленчатого вала в течение 20 минут после нанесения герметика.

Нанесите на показанные участки блока цилиндров валик герметика диаметром 8 мм. Используйте герметик WSS-M4G323-A4-RTV.

2. Снимите удлинитель поддона картера.

• Установите новую прокладку.
• Вверните, но не затягивайте болты крепления удлинителя поддона картера.

3. Затяните болты в показанной последовательности.

• 1) Затяните болты А (момент затяжки 10 Нм). Затяните болты В (момент затяжки 4 Нм).
• 2) Затяните болты А (момент затяжки 24 Нм). Затяните болты В (момент затяжки 10 Нм).

4. Выровняйте и закрепите передний мост в сборе. Затяните болт М14 (момент затяжки 105 Нм).
5. Установите поперечину переднего моста. Затяните 4 болта усилием 115 Нм.
6. Вверните 3 нижних болта крепления коробки передач к двигателю. Затяните болты (момент затяжки 45 Нм).
7. Вверните 2 болта в опорный кронштейн турбокомпрессора. Затяните два болта усилием 23 Нм.
8.

ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Установите возвратный маслопровод турбокомпрессора.

• Установите новые уплотнительные кольца круглого сечения.
• Установите новую прокладку.
• Затяните два болта усилием 10 Нм.

9. Вверните болт возвратного маслопровода турбокомпрессора. Закрепите жгут электропроводки на возвратном маслопроводе турбокомпрессора.
10. Вверните нижний болт в компрессор кондиционера. Затяните болт (момент затяжки 24 Нм).
11. Вверните болт в кронштейн натяжителя ремня вспомогательных агрегатов. Затяните новый болт (момент затяжки 24 Нм).
12. Закрепите провод, идущий от аккумулятора к электромагниту стартера.

• Затяните болты М8 (момент затяжки 22 Нм).
• Затяните болты М6 (момент затяжки 10 Нм).

13.

ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

Установите маслоприемный патрубок с сетчатым фильтром в сборе.

• Установите новое уплотнительное кольцо.
• Затяните болт усилием 10 Нм.

14. Установите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)
15. Снимите масляный картер. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)
16. Установите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)
17. Установите передние колеса в сборе с шинами. Затяните гайки крепления колеса с моментом затяжки 140 Нм.
18.

ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

Закрепите трубку и щуп указателя уровня масла в удлинителе поддона картера.

• Установите новое уплотнительное кольцо.
• Вверните болт.

19. Переставьте звукоизоляцию форсунок.
20. Установите верхний теплозащитный экран двигателя. Вверните винт.
21. Присоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
