Первичный вал в сборе

Первичный вал в сборе Chevrolet Captiva

Необходимое оборудование

• DT-48238 Приспособление для установки шестерни 5-й передачи первичного вала
• DT-48236 Приспособление для установки синхронизатора 3-й/4-й передачи первичного вала

Порядок сборки

Важно:

• Перед установкой смазать все компоненты рабочей жидкостью КПП.
• Обработанная поверхность обращена к игольчатому упорному подшипнику.

1. Перед установкой шестерни 5-й передачи нанести фиксирующий герметик (Permatex 620) на окружность первичного вала.

2. Установить шестерню 5-й передачи с помощью DT-48238 и гидропресса.

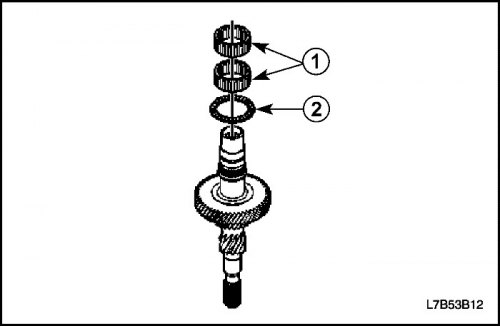

3. Установить упорный подшипник (2). 4. Установить два игольчатых подшипника (1).

5. Установить шестерню 3-й передачи (4). 6. Установить блокировочное кольцо шестерни 3-й передачи (3). 7. Установить упорный подшипник (2). 8. Установить упорное кольцо (1).

9. Установить синхронизатор 3-й/4-й передачи с помощью DT-48236 и гидропресса. Важно:

• Обработанная поверхность синхронизатора обращена к упорному кольцу.
• Обязательно совместить пазы в синхронизаторе с выступами блокировочного кольца шестерни.

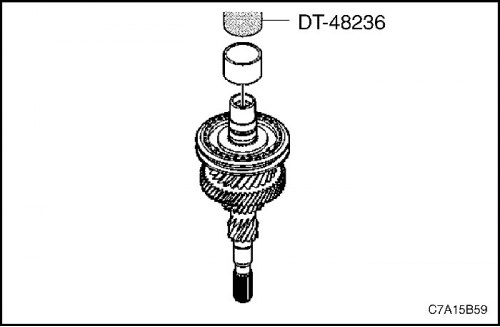

10. Установить кольцо подшипника с помощью DT-48236 и гидропресса. 11. Установить блокировочное кольцо шестерни 4-й передачи (4). 12. Установить игольчатый подшипник (3). 13. Установить шестерню 4-й передачи (2). 14. Установить упорное кольцо (1).

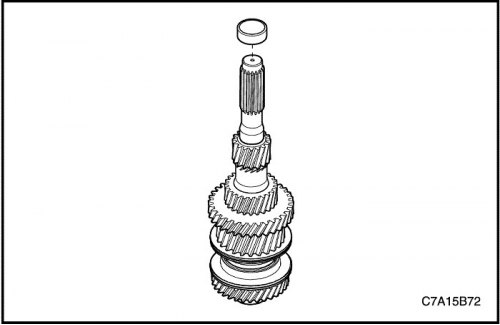

15. Установить подшипник скольжения с помощью соответствующего инструмента. Инструкция по обслуживанию Шевроле Каптива
