Разборка вторичного вала

Разборка вторичного вала Chevrolet Captiva

Необходимое оборудование

DT-48234 Переходник для прижима первичного/вторичного вала

Порядок разборки

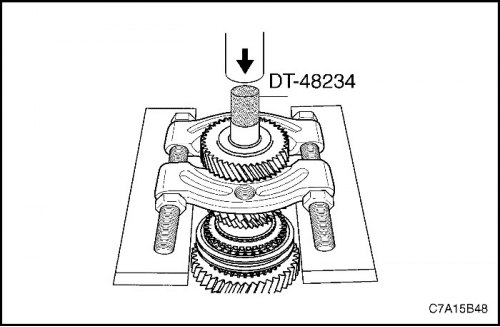

1. Выдавить шестерню 4-й передачи с помощью пластины сепаратора шестерни и подшипника, DT-48234 и гидропресса.

Важно: Ведомая шестерня 4-й передачи запрессована очень туго.

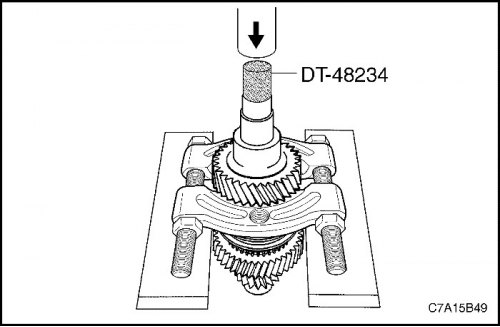

2. Снять ведомую шестерню 3-й передачи с помощью пластины сепаратора шестерни и подшипника, DT-48234 и гидропресса.

Важно: Ведомая шестерня 3-й передачи запрессована очень туго.

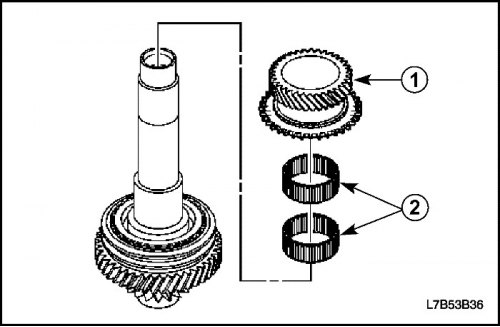

3. Снять шестерню 5-й передачи (1) и два игольчатых подшипника (2).

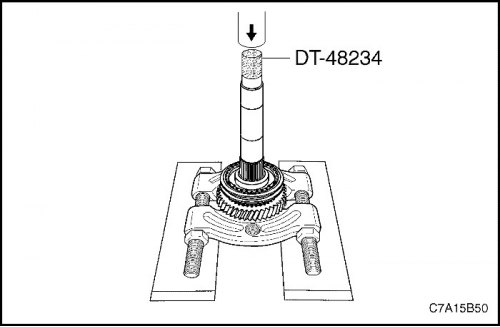

4. Снять кольцо подшипника с помощью пластины сепаратора шестерни и подшипника, DT-48234 и гидропресса.

Важно: Запрещается контактировать с упорным кольцом под шестерней заднего хода.

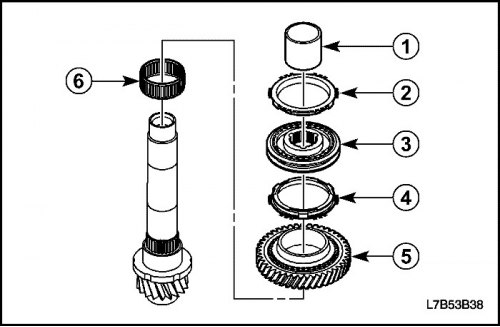

5. Снять следующие компоненты одним узлом:

• Кольцо подшипника (1).
• Блокировочное кольцо шестерни 5-й передачи (2).
• Синхронизатор 5-й передачи/заднего хода в сборе (3).
• Блокировочное кольцо шестерни передачи заднего хода (4).
• Шестерня заднего хода (5).
• Игольчатый подшипник (6).

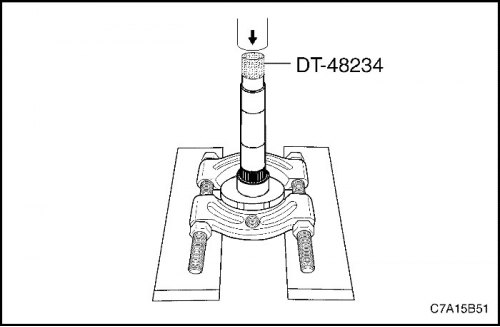

6. Снять кольцо подшипника и упорное кольцо с помощью пластины сепаратора шестерни и подшипника, DT-48234 и гидропресса.

Важно: Перед выдавливанием кольца подшипника и упорного кольца убедиться, что пластина сепаратора шестерни и подшипника не контактирует с ведущей шестерней.
