Вал переключения передач в сборе

Вал переключения передач в сборе Chevrolet Captiva

Порядок сборки

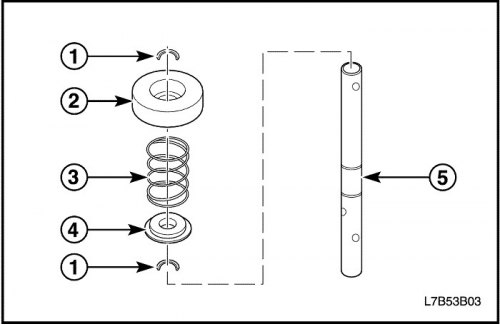

1. Установить уголковый диск (4) на тягу переключения передач (5).

2. Установить нажимную пружину 1-й/2-й передачи (3). 3. Установить гнездо внутренней пружины (2). 4. Установить новые стопорные кольца (1).

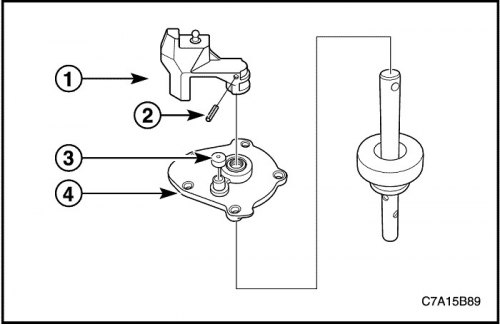

5. Установить кожух переключения передач (4). 6. Установить крышку вентиляционного отверстия (3). 7. Установить рычаг управления переключением (1). 8. Установить новый рулонный штифт (2).

9. Установить нажимную пружину 5-й передачи/заднего хода (1). 10. Установить гнездо наружной пружины (2). 11. Установить защелку рычага выбора передач (3) в палец рычага выбора передач (4).

Важно: Правильно поддерживать палец рычага выбора передач (4) при установке рулонного штифта. Запрещается поддерживать палец рычага выбора передач (4) с помощью защелки рычага выбора передач (3).

12. Установить новый рулонный штифт (5). 13. Установить новый рулонный штифт (6). Инструкция по обслуживанию Шевроле Каптива
