Вторичный вал в сборе

Вторичный вал в сборе Chevrolet Captiva

Необходимое оборудование

• DT-48240 Приспособление для установки синхронизатора 5-й передачи/заднего хода вторичного вала
• DT-48239 Приспособление для установки кольца подшипника 5-й передачи вторичного вала
• DT-48237 Приспособление для установки шестерни 3-й/4-й передачи вторичного вала

Порядок сборки

Важно: Перед установкой смазать все компоненты рабочей жидкостью КПП.

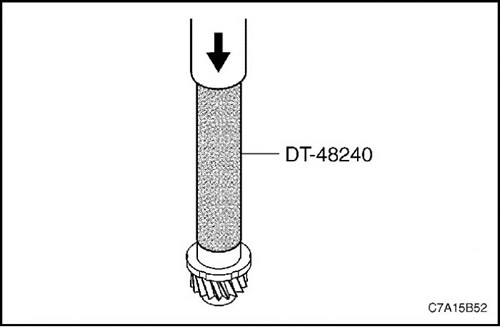

1. Установить упорное кольцо с помощью DT-48240 и гидропресса.

2. Установить кольцо с помощью DT-48240 и гидропресса.

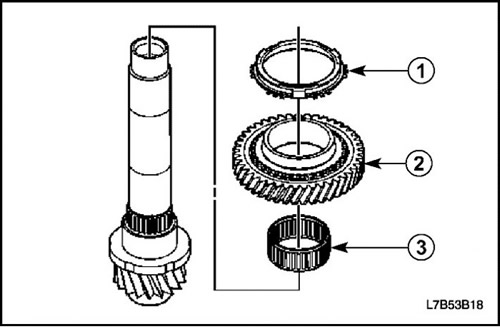

3. Установить игольчатые подшипники (3). 4. Установить шестерню заднего хода (2). 5. Установить блокировочное кольцо шестерни заднего хода (1).

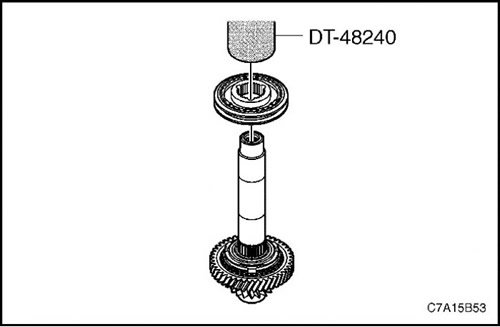

6. Установить синхронизатор 5-й передачи/заднего хода с помощью DT-48240 и гидропресса. Важно:

• Приподнятая центральная ступица синхронизатора 5-й передачи/заднего хода в сборе обращена к шестерне 5-й передачи.
• При нажатии расположить выступы блокировочного кольца и канавки ступицы на одной линии.

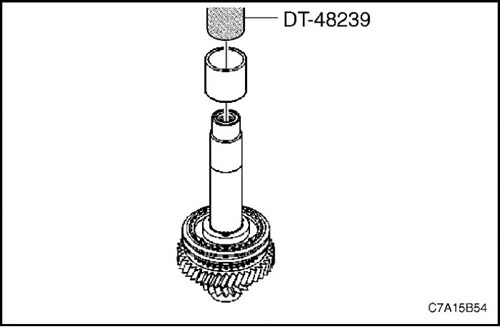

7. Установить кольцо подшипника с помощью DT-48239 и гидропресса.

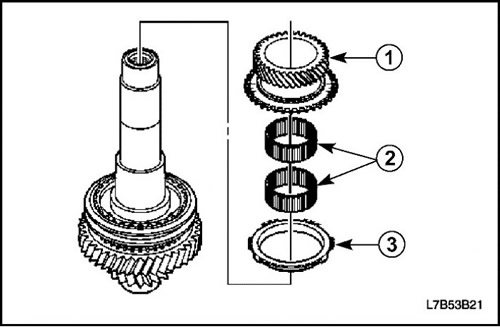

8. Установить блокировочное кольцо шестерни 5-й передачи (3). 9. Установить два игольчатых подшипника (2). 10. Установить шестерню 5-й передачи (1).

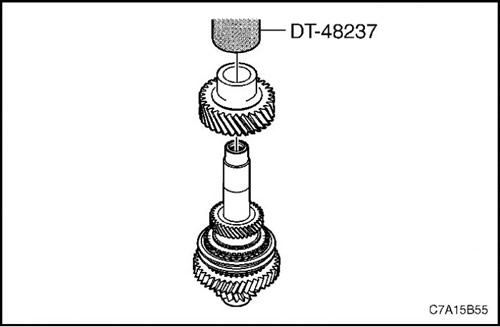

11. Установить шестерню 3-й передачи с помощью DT-48237 и гидропресса.

Важно: Шестерня 3-й передачи устанавливается очень туго. Убедиться в чистоте сопряженных поверхностей.

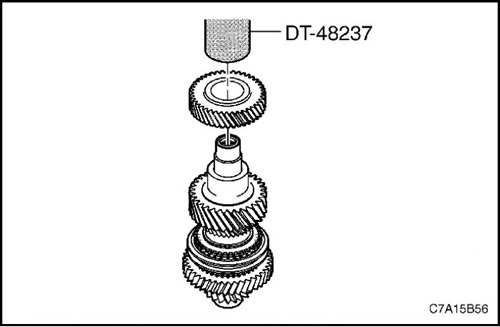

12. Перед установкой шестерни 4-й передачи нанести фиксирующий герметик (Permatex 620) на окружность первичного вала. 13. Установить шестерню 4-й передачи с помощью DT-48237 и гидропресса.

Важно: Шестерня 4-й передачи устанавливается очень туго. Убедиться в чистоте сопряженных поверхностей.
