Datsun on-Do. ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ СИГНАЛИЗАЦИИ

Замена ламп в блок-фаре

ВНИМАНИЕ

• Колба галогенной лампы наполнена газом под высоким давлением. При падении или появлении царапин на колбе лампа может лопнуть.

• Не дотрагивайтесь пальцами до стеклянной колбы лампы.

• Используйте лампы такого же типа и мощности, что были установлены в фарах изначально.

• После замены ламп обычно не требуется производить проверку и регулировку угла наклона светового пучка фар. При необходимости отрегулировать фары, обратитесь на сервисную станцию официального дилера DATSUN.

• Не оставляйте надолго фары со снятыми лампами, по-

  скольку внутрь корпуса фары могут проникнуть грязь, пыль и влага, что отрицательно скажется на качестве и сроке работы фары.

• Перед заменой лампы убедитесь, что она обесточена.

В блок-фарах используются сменные галогенные лампы. Лампы могут заменяться из моторного отсека без демонтажа блок-фар.

Замена лампы ближнего/дальнего света:

• откройте капот (см. с. 3-10)

• снимите защитный кожух2

• отсоедините разъем от лампы 5

• сожмите пружинный фиксатор 4 и отведите его в сторону

• выньте лампу за цоколь

• Установка новой ламы осуществляется в обратном порядке. Не дотрагивайтесь до стеклянной колбы лампы. Замену лампы выполняйте в х/б перчатках. После установки новой лампы дальнего света убедитесь, что кожух 2

плотно прилегает к корпусу фары.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Замена ламп ДХО/задних комбинированных фонарей:

• откройте капот (см. с. 3-10)

• поверните патрон лампы 1 против часовой стрелки до упора

• достаньте лампу из корпуса фонаря вместе с патроном

• выньте лампу из патрона

• Установка новой ламы осуществляется в обратном порядке.

  Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

  Замена лампы указателя поворота:

• откройте капот (см. с. 3-10)

• поверните патрон лампы 3 против часовой стрелки до упора

• достаньте лампу из корпуса фонаря вместе с патроном

• слегка нажмите на лампу и поверните ее против часовой стрелки до упора

• выньте лампу из патрона

• Установка новой ламы осуществляется в обратном порядке.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Замена лампы противотуманной фары:

Для удобства доступа к противотуманной фаре из колесной арки снимите колесо и частично ослабьте крепление переднего брызговика, отвернув (6) винтов. Поверните брызговик назад и достаньте из противотуманной фары неисправную лампу.

В исполнении Design в переднем брызговике предусмотрены специальные вырезы для доступа к противотуманной фаре. При наличие такого выреза процедура выглядит так:

• чтобы получить доступ к крышке выреза, поверните колесо до упора по направлению к внутренней стороне колесной арки

• поверните крышку выреза в брызговике по часовой стрелке и снимите

• сняв крышку, вы получите доступ к лампе через отверстие в переднем крыле

• поверните лампу CD против часовой стрелки и достаньте ее

• отсоедините колодку лампы и замените лампу

• установите новую лампу на место, действуя в обратном порядке.

Для упрощения замены лампы рекомендуется снять переднее колесо.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

ПРИМЕЧАНИЕ

После дождя или мойки автомобиля на внутренней поверхности рассеивателей приборов наружного освещения может временно образовываться конденсат. Это вызвано разницей между температурой внутри прибора и температурой наружного воздуха. Это не является признаком неисправности. Если на внутренней стороне рассеивателей конденсируются большие капли воды, обратитесь в сервисный центр официального дилера DATSUN для их устранения.

Замена ламп в заднем комбинированном фонаре

Для замены ламп задних габаритных огней:

• откройте люк в облицовке багажного отделения (на застежке –«липучке») в районе заднего фонаря.

• отведите задний фонарь от кузова автомобиля и достаньте патрон с неисправной лампой

• нажмите на лампу, поверните ее против часовой стрелки до упора и выньте из патрона

• Установка новой ламы осуществляется в обратном порядке.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Замена лампы повторителей указателей поворота

Замена лампы повторителя указателя поворота:

• Снимите корпус повторителя 1 с автомобиля. Лампа находится в патроне и крепится пружинным фиксатором.

• Нажмите на корпус повторителя в направлении движения автомобиля и откройте фиксатор.

• Поверните патрон лампы 2 против часовой стрелки.

• Выньте фонарь в сборе с лампой из корпуса повторителя и достаньте лампу 3 из патрона.

• Установка новой ламы осуществляется в обратном порядке.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Замена лампы плафона освещения номерного знака

Для замены лампы плафона освещения номерного знака:

• Снимите плафон освещения номерного знака 1 с автомобиля, отвернув винты 6.

• Вставьте жало отвертки в паз 4 и надавите на центр фиксатора 5.

• Осторожно подцепите два рассеивателя отверткой.

• Извлеките лампу 3 из патрона.

• Установка новой ламы осуществляется в обратном порядке.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Замена ламп плафона освещения салона

Для замены лампы плафона освещения салона:

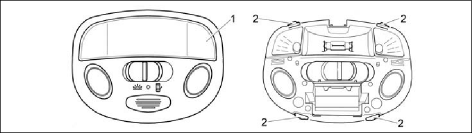

• Снимите рассеиватель 1 с кронштейна

• Потолочный плафон крепится металлической пружиной в задней части кронштейна. Чтобы снять потолочный плафон, вставьте жало шлицевой отвертки в паз с правой стороны плафона (со стороны переднего пассажира) и осторожно потяните за плафон.

• Сожмите контакты и достаньте лампу.

• После замены лампы вставьте крючки потолочного плафона в корпус с правой стороны и нажмите на правую часть, чтобы зафиксировать плафон.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Для замены ламп направленного освещения:

• вставьте жало шлицевой отвертки в паз и легко поверните

• снимите рассеиватель 1

• поверните лампу на 45° по часовой или против часовой стрелки и снимите

• поставьте новую лампу, соберите плафон в обратном порядке и установите рассеиватель.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Для замены плафона освещения багажного отделения:

• Вставьте жало отвертки в паз (2) с правой стороны плафона и осторожно поверните его к себе.

• Нажмите на фиксатор (7) и потяните его на себя из отверстия 6, снимите рассеиватель 1.

• Извлеките лампу 3 из патрона.

– После замены лампы установите рассеиватель (1), чтобы крепежные штифты 4 плафона вошли в отверстия.

Если вы столкнетесь с затруднениями при замене ламп, обратитесь на сервисную станцию официального дилера DATSUN.

Datsun on-Do. ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

*1: Фары и другие осветительные приборы автомобиля омологированы (имеют маркировк «Е») на соответствие международным требованиям безопасности относительно цвета, яркости и других характеристик. Применение ламп, отличных от указанных, в осветительных приборах автомобиля запрещено, поскольку может вызвать их неисправность и является нарушением требований безопасности.

ВНУТРЕННИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
