Демонтаж и монтаж задней амортизационной стойки

Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

Демонтаж и монтаж задней амортизационной стойки

Демонтаж и монтаж задней амортизационной стойки Ford Mondeo Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

ПОРЯДОК ВЫПОЛНЕНИЯ
  1. На ровном месте надежно поставьте заднюю часть автомобиля на козлы и дополнительно подоприте передний мост противооткатным клином.
  2. Демонтируйте соответствующее колесо.

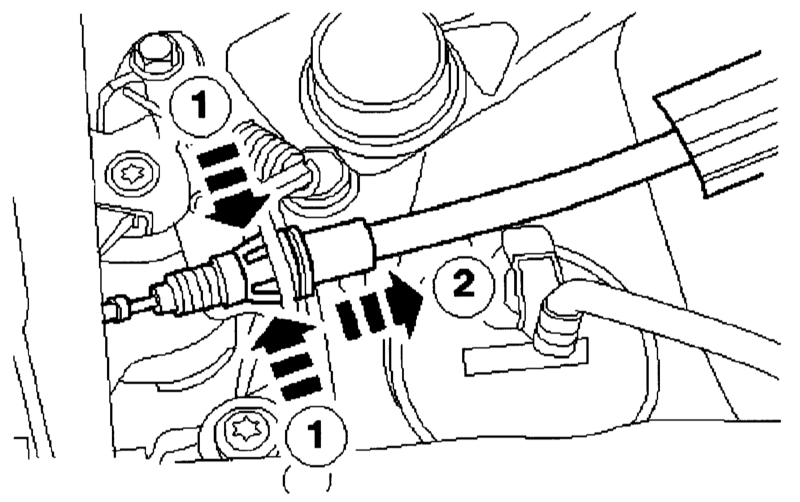

  3. Демонтируйте трос стояночного тормоза от скобы тормозного механизма. Для этого сожмите стопорные выступы 1 и свесьте трос 2.
    Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

    Свес троса стояночного тормоза.
  4. Демонтируйте АБС-датчик (указан стрелкой) из ступицы колеса.
    Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

    Демонтаж АБС-датчика.
  5. Вывинтите скобу тормозного механизма вместе с щитом, подвесьте их с помощью проволоки в колесной нише и...
  6. ...вытащите диск колесного тормозного механизма из колесной ниши. Если он зажат, осторожно помогите себе пластиковым молотком.
  7. Отвинтите четыре винта (указаны стрелками) и отсоедините ступицу с крепежного фланца.
    Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

    Демонтаж ступицы колеса.
  8. Демонтируйте нижние поперечные рычаги подвески (передний и задний) от поворотного кулака (указано стрелками).
    Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

    Демонтаж обоих поперечных рычагов подвески от поворотного кулака.
  9. Отвинтите продольный рычаг от поворотного кулака и...
  10. ...демонтируйте соединительную штангу стабилизатора.
  11. Отсоедините поворотный кулак (указан стрелкой) и снимите его.
    Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

    Демонтаж поворотного кулака.
  12. Снимите соединительную штангу стабилизатора с амортизационной стойки и...

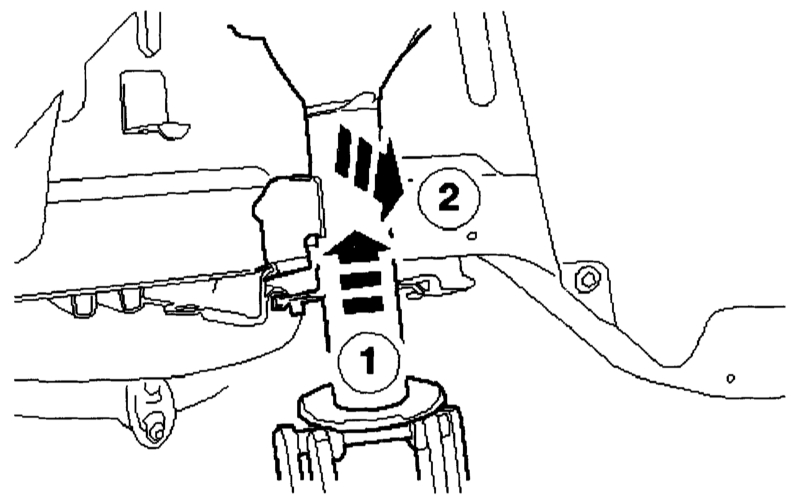

  13. ...демонтируйте с помощью гидравлического автомобильного домкрата амортизационную стойку с кромки дополнительной рамы. Для этого приподнимите амортизационную стойку 1, отожмите ее от края вспомогательной рамы 2 и медленно опустите с помощью домкрата.
    Демонтаж и монтаж задней амортизационной стойки Ford Mondeo

    Демонтаж амортизационной стойки.
