Крышка головки цилиндров

Крышка головки цилиндров Chevrolet Captiva

Процедура снятия

1. Снять декоративную крышку двигателя. См. "Декоративная крышка двигателя". 2. Снять верхний впускной коллектор. См. "Верхний впускной коллектор".

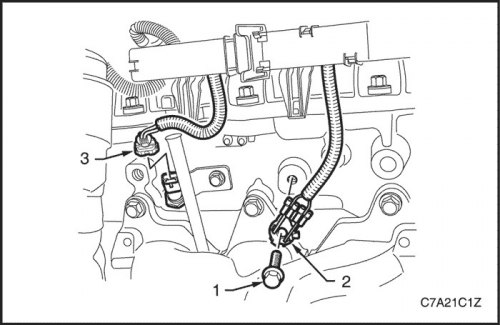

3. Снять болт (1) соединения на "массу" (2) к головке цилиндров (ряд 1: 2 места; ряд 2: 1 место). 4. Ряд цилиндров 2: отсоединить разъем жгута электропроводки (3) датчика температуры охлаждающей жидкости двигателя. 5. Отсоединить крепежные лапки жгута электропроводки двигателя по бокам крышек головок цилиндров.

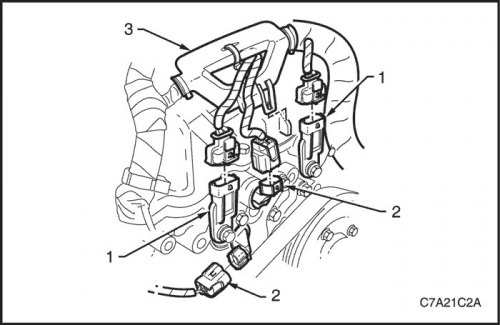

6. Отсоединить разъемы (1) датчика положения распределительного вала (СМР). 7. Отсоединить разъемы (2) клапана регулирования фаз газораспределения. 8. Отсоединить крепежную лапку (3) жгута электропроводки двигателя, находящуюся на крышке головки цилиндров спереди. 9. Снять катушки зажигания в сборе. См. Часть 1F3, Органы управления двигателем - HFV6 3.2L. 10. Убрать жгут электропроводки двигателя с крышек головок цилиндров.

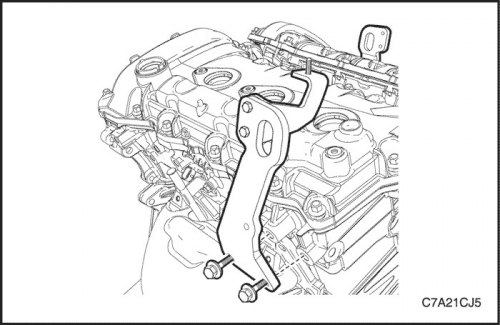

11. Снять болты крепления подъемного кронштейна двигателя с головки цилиндров.

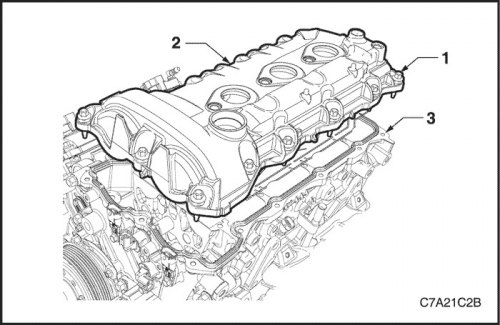

12. Снять болт (1) крепления (13 мест) крышки головки цилиндров (2) с головки цилиндров (3). 13. Снять крышку и отправить в отходы уплотнение.

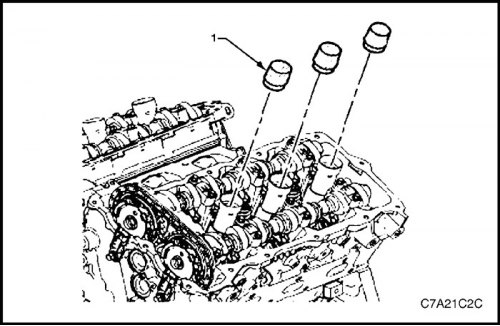

14. Установить на трубки свечей зажигания приспособление EN-46101 (1), чтобы исключить попадание грязи в камеры сгорания.

Очистка и осмотр

1. Очистить крышку головки цилиндров подходящим чистящим растворителем и просушить обдувом сжатым воздухом. 2. Осмотреть крышку, проверяя, нет ли трещин и деформации. 3. Проверить, не повреждены ли уплотнения трубок свечей зажигания. 4. Если крышка головки цилиндров повреждена так, что это повлияет на обеспечение ею герметизации и защиты от грязи, то крышку следует заменить.

Процедура установки

1. Установку производить в порядке, обратном порядку снятия деталей. 2. Установить приспособления EN-46101 (1) на трубки свечей зажигания, если это не было сделано ранее.

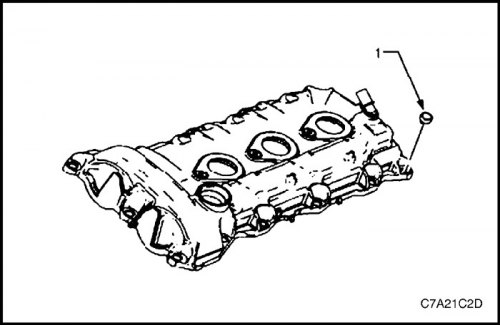

3. Убедиться, что проходная втулка (1) (13 мест) правильно расположена в предназначенном для нее отверстии. 4. Протереть чистой, не оставляющей ворса и ниток тканью, уплотняемую поверхность стыка головки цилиндров с крышкой.

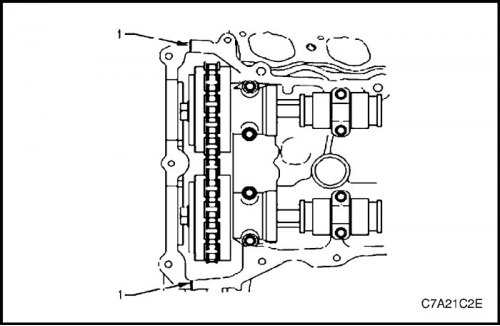

5. Обеспечить правильное расположение нового уплотнения на крышке головки цилиндров. Нанести герметик (RTV) на линию стыка передней крышки двигателя (1).

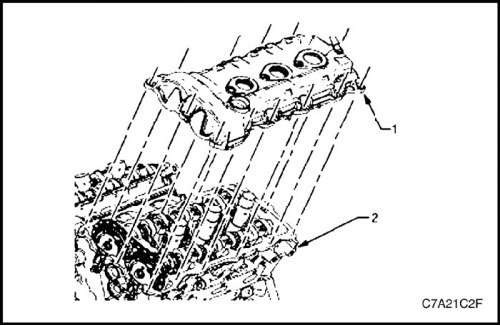

6. Установить крышку (1) головки цилиндров на предназначенное для нее место на головке (2).

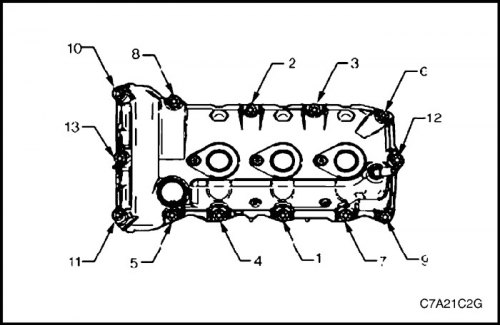

7. Установить болты крышки (1) головки цилиндров в указанной последовательности. Затянуть Затянуть крепежные болты крышки головки цилиндров моментом 10 Н·м (89 lb-in.).

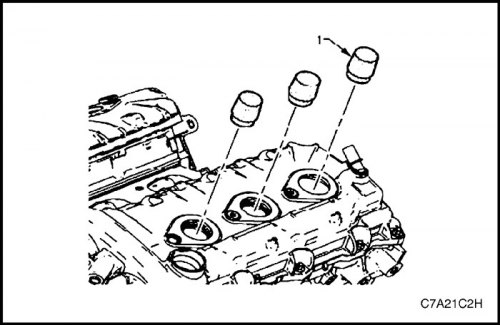

8. Снять приспособление EN-46101 (1). 9. Затянуть остальные крепежные детали. Затянуть Затянуть болт соединения на "массу" двигателя моментом 10 Н·м (89 lb-in.). Затянуть болты крепления подъемного кронштейна двигателя моментом 50 Н·м (37 lb-ft). 10. Присоединить все оставшиеся разъемы.
