Узел масляного насоса

Узел масляного насоса Chevrolet Captiva

Процедура снятия

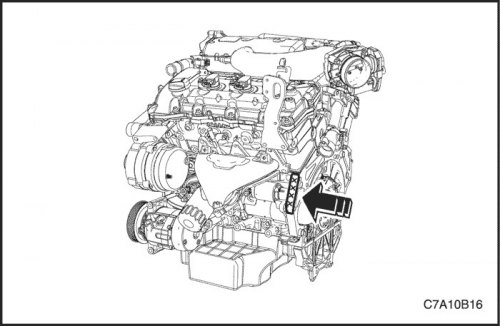

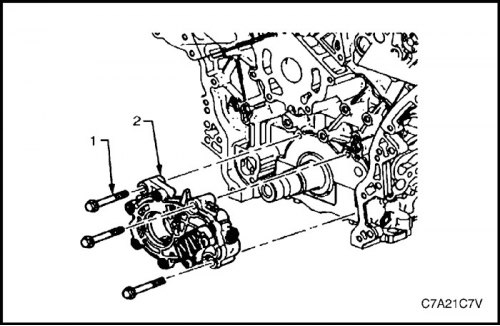

1. Снять цепь первичного привода распределительных валов и звездочку коленчатого вала. См. "Компоненты цепи привода распределительных валов". 2. Снять три болта (1) крепления масляного насоса (2). 3. Снять масляный насос в сборе.

Разборка

Внимание! В масляном насосе нет деталей, для которых предусмотрено техническое обслуживание. Разбирать масляный насос следует только при поиске причин неисправностей, связанных со смазочной системой. Разобранный масляный насос не подлежит повторному использованию и его следует заменить. Нижняя направляющая цепи первичного привода распределительных валов не обслуживается отдельно и является составной частью узла масляного насоса. Если она снята с масляного насоса, то и направляющую и насос необходимо заменить.

1. Снять два болта (1) крепления нижней направляющей (2) цепи первичного привода распределительных валов и снять направляющую.

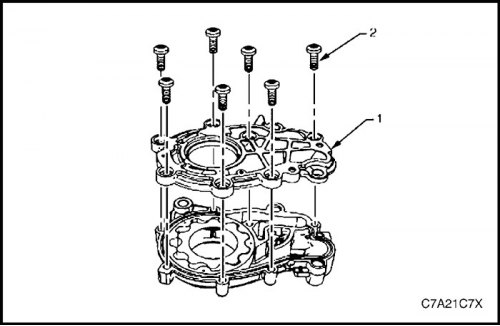

2. Снять семь болтов (2) крепления крышки к корпусу (1) масляного насоса и снять крышку.

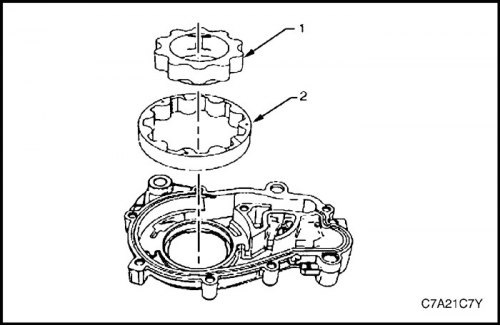

3. Извлечь внутреннее зубчатое колесо (1). 4. Извлечь наружное зубчатое колесо (2).

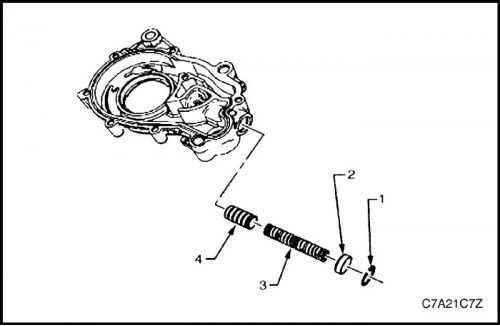

5. Снять фиксатор (1), удерживающий крышку (2) редукционного клапана. 6. Снять крышку, извлечь пружину (3) и плунжер (4) из корпуса масляного насоса.

Очистить

1. Очистить компоненты масляного насоса растворителем, не вызывающим коррозию. 2. Просушить компоненты масляного насоса сжатым воздухом.

Осмотр

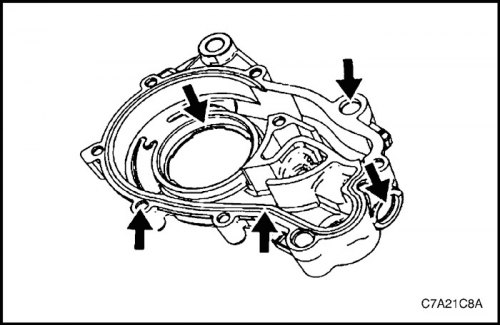

1. Осмотреть корпус масляного насоса, проверяя, нет ли повреждений.

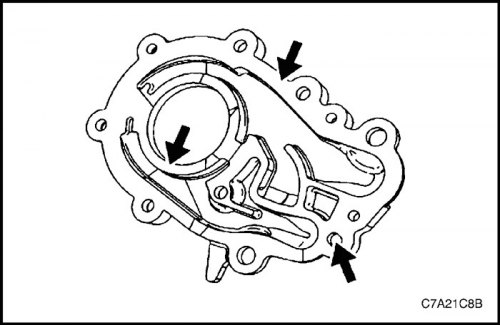

2. Осмотреть крышку масляного насоса, проверяя, нет ли повреждений.

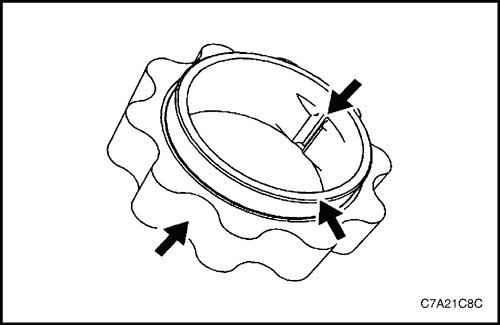

3. Осмотреть внутреннее ведущее зубчатое колесо, проверяя, нет ли повреждений. В случае обнаружения повреждения на внутренней поверхности, обязательно также осмотреть и коленчатый вал.

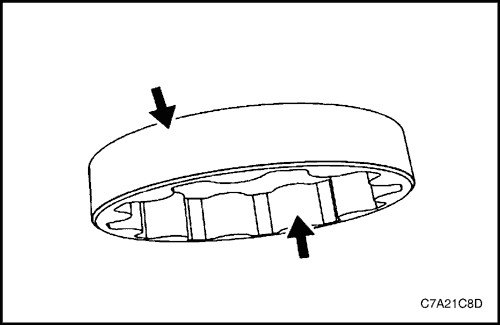

4. Осмотреть наружное ведомое зубчатое колесо, проверяя, нет ли повреждений.

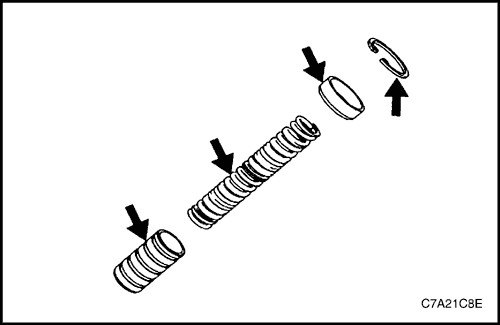

5. Осмотреть компоненты редукционного клапана масляного насоса, проверяя, нет ли загрязнений или повреждений.

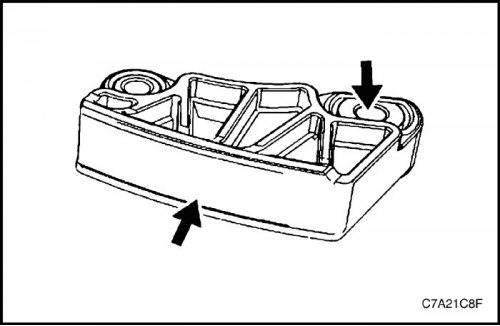

6. Осмотреть нижнюю направляющую первичного привода распределительных валов, проверяя, нет ли повреждений. Если нижнюю направляющую цепи первичного привода распределительных валов требуется заменить, то следует заменить масляный насос в сборе, поскольку нижняя направляющая не обслуживается отдельно. 7. Если внутри масляного насоса имеются загрязнения или повреждения, то необходимо проверить все компоненты двигателя.

Сборка

Внимание! Разобранный масляный насос необходимо заменить, поскольку внутри масляного насоса нет компонентов, для которых предусмотрено обслуживание.

Процедура установки

1. Совместить зубчатое колесо масляного насоса с лысками коленчатого вала и установить масляный насос в сборе на блок цилиндров. 2. Совместить корпус насоса (2) с монтажными отверстиями на блоке цилиндров. 3. Установить болт (1) масляного насоса. Затянуть Затянуть болт крепления масляного насоса моментом 23 Н·м (17 lb-ft). 4. Установить цепь первичного привода распределительных валов. См. "Компоненты цепи привода распределительных валов".
