Узел задней подвески коробки передач с главной передачей в сборе

Узел задней подвески коробки передач с главной передачей в сборе Chevrolet Captiva

Необходимое оборудование

DW 110–060 Зажимное приспособление для двигателя

Процедура снятия

Внимание! Поднять двигатель настолько, чтобы снять нагрузку с узла передней подвески коробки передач с главной передачей в сборе, иначе может произойти повреждение подвески и отказ подъемного оборудования.

1. Снять декоративную крышку двигателя. См. "Декоративная крышка двигателя". 2. Подпереть узел двигателя, используя зажимное приспособление для двигателя DW110-060. 3. Снять раздаточную коробку. См. Часть 5D. "Раздаточная коробка".

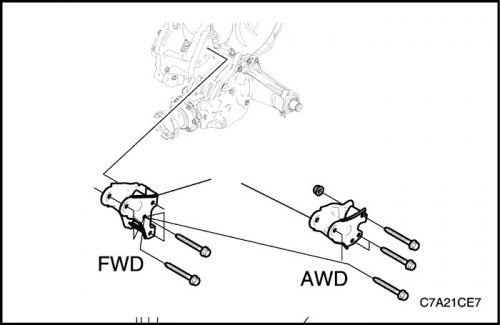

4. Снять стяжной болт крепления к кронштейну задней подвески коробки передач с главной передачей в сборе. 5. Снять с коробки передач стопорные болты и гайки кронштейна подвески коробки передач с главной передачей в сборе. 6. Снять кронштейн задней подвески коробки передач с главной передачей в сборе.

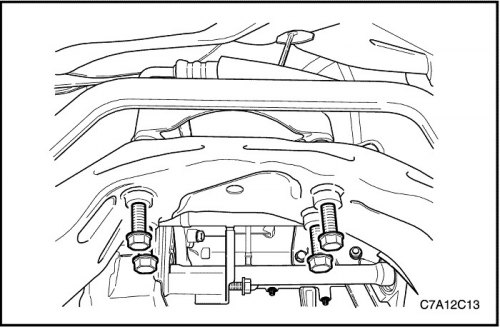

7. Открутить стопорные болты задней подвески коробки передач с главной передачей в сборе от опоры. 8. Демонтировать заднюю подвеску коробки передач с главной передачей в сборе.

Процедура установки

1. Установить заднюю подвеску коробки передач с главной передачей в сборе на опору. Затянуть Затянуть стопорные болты задней подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 lb-ft).

2. Установить кронштейн задней подвески коробки передач с главной передачей в сборе на коробке передач. Затянуть Затянуть стопорные болты кронштейна задней подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 lb-ft).

Внимание! Перед затяжкой стяжного болта задней подвески коробки передач с главной передачей в сборе, для правильной установки передвигать узел двигателя назад и вперед или из стороны в сторону.

3. Установить стяжной болт крепления задней подвески коробки передач с главной передачей в сборе. Затянуть Затянуть стяжной болт крепления задней подвески коробки передач с главной передачей в сборе к кронштейну моментом 90 Н·м (66 lb-ft). 4. Установить раздаточную коробку. См. Часть 5D. "Раздаточная коробка". 5. Удалить зажимное приспособление двигателя в сборе DW110-060. 6. Установить декоративную крышку двигателя. См. "Декоративная крышка двигателя".
