Выпускной коллектор в сборе

Выпускной коллектор в сборе Chevrolet Captiva

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора. 2. Снимите переднюю выхлопную трубу. См. Часть 1G3, Система выпуска отработавших газов - HFV6 3.2L. 3. Снять вспомогательный каталитический нейтрализатор. См. Часть 1G3, Система выпуска отработавших газов - HFV6 3.2L. 4. Выпускной коллектор ряда цилиндров 1: снять раздаточную коробку. См. Часть 5D. "Раздаточная коробка". 5. Выпускной коллектор ряда цилиндров 1: снять заднюю подвеску коробки передач с главной передачей в сборе. См. "Задняя подвеска коробки передач с главной передачей в сборе".

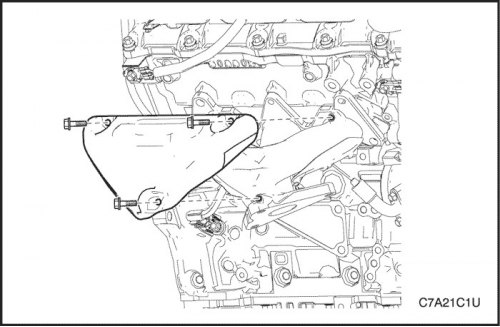

6. Отсоединить разъём верхнего датчика кислорода. 7. Снять три болта (1) крепления наружного теплоизоляционного щитка (2) к выпускному коллектору.

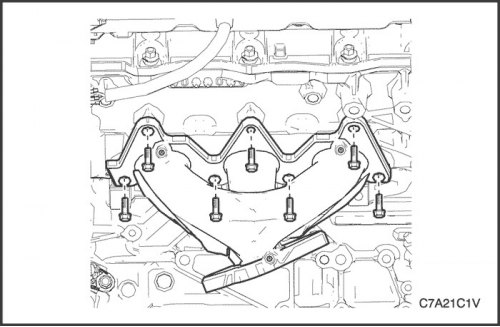

8. Постепенно ослабить семь болтов крепления выпускного коллектора, переходя от центра к периферийным болтам, а затем снять болты. 9. Снять и отправить в отходы прокладку между выпускным коллектором и головкой цилиндров. 10. Снять три болта крепления внутреннего теплоизоляционного щитка к выпускному коллектору, если это требуется.

Очистить

1. Тщательно очистить выпускной коллектор, пользуясь каким-либо из обычных чистящих растворителей, не вызывающих коррозии, и щеткой с мягкой щетиной. 2. Просушить выпускной коллектор сжатым воздухом.

Осмотр

1. Осмотреть выпускной коллектор (1), проверяя на следующие неисправности:

• Повреждение резьбовых отверстий, предназначенных для крепления теплоизоляционных щитков.
• Повреждение отверстий, предназначенных для крепления выпускного коллектора.
• Повреждение резьб крепления выпускного коллектора к шпилькам фланца выпускной трубы.
• Повреждение поверхностей, уплотняемых прокладками.

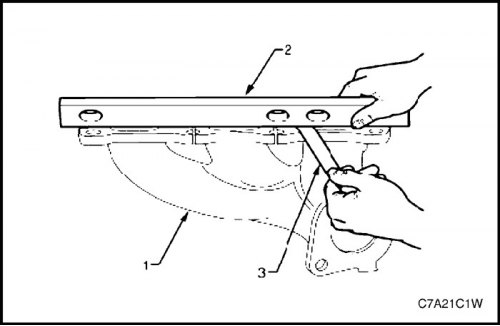

• Пользуясь линейкой (2) и щупами (3), проверить поверхность стыка выпускного коллектора с головкой цилиндров на деформацию, которая не должна превышать 0,25 мм.

Примечание: Если плоскостность поверхности отличается от требуемой, то выпускной коллектор деформирован и должен быть заменен.

Процедура установки

1. Установить внутренний теплоизоляционный щиток выпускного коллектора, если это требуется. Затянуть Затянуть болты внутреннего теплоизоляционного щитка выпускного коллектора моментом 10 Н·м (89 lb-ft). 2. Поместить новую прокладку выпускного коллектора на коллектор. 3. Смазать резьбу болтов крепления выпускного коллектора герметиком для резьбовых соединений Loctite 272 (или эквивалентным).

Примечание: Затягивая болты крепления выпускного коллектора к головке цилиндров, начать с центральных болтов, а затем поочередно переходить к болтам, расположенным на противоположных сторонах.

4. Установить на место выпускной коллектор и крепежные болты. Затянуть Затянуть болты крепления выпускного коллектора к головке цилиндров моментом 20 Н·м (15 lb-ft).

5. Установите теплоизоляционный щиток выпускного коллектора. Затянуть Затянуть болты наружного теплоизоляционного щитка выпускного коллектора моментом 10 Н·м (89 lb-ft). 6. Установить ранее снятые наружные детали.
