Снятие и установка коромысла

Снятие и установка коромысла Chevrolet Captiva

Процедура снятия

1. Снять распределительные валы с соответствующей головки цилиндров. См. "Распределительный вал".

Внимание! Если коромысла будут использованы снова, то их необходимо установить на прежние места.

Примечание: При снятии следует записать местоположение каждого коромысла.

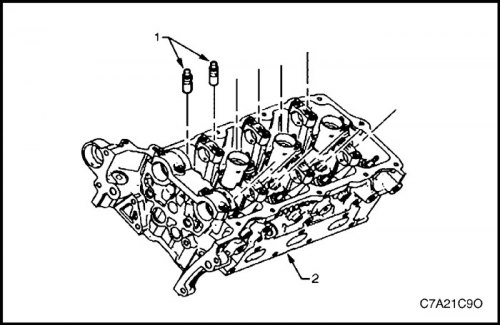

2. Снять коромысло (1) с головки цилиндров (2).

Очистка и осмотр

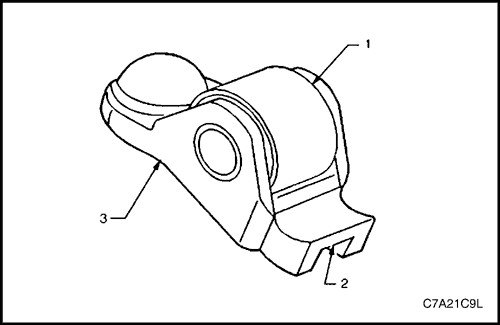

1. Осмотреть ролик (1) коромысла и проверить следующее:

• нет ли лысок,
• не слишком ли много царапин или выкрашивания,
• не затруднено ли вращение ролика.
• Осмотреть участок, на котором происходит контакт (2) коромысла с клапаном.
• Осмотреть участок (3), на котором коромысло опирается на стационарный гидравлический компенсатор клапанного зазора.

2. Заменить коромысло, если это потребуется.

Процедура установки

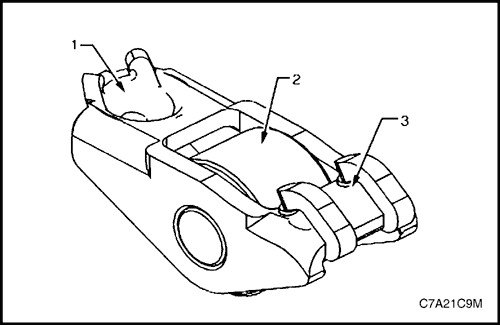

1. Обильно смазать опорное углубление (1), ролик (2) и клапанный вырез (3) коромысел обычной предварительной смазкой для распределительных валов / толкателей или эквивалентной.

Внимание!

• Коромысло (1) должно располагаться на конце клапана прямо, чтобы ролик контактировал с кулачком распределительного вала по всей своей ширине.
• Если коромысла будут использованы снова, то их необходимо установить на прежние места.

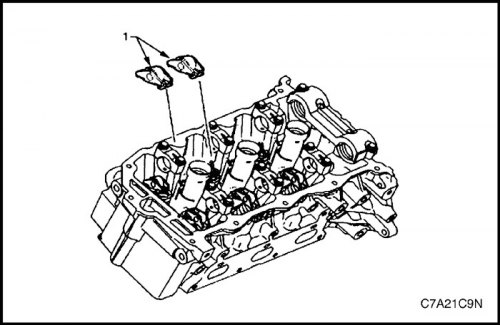

2. Установить коромысло на конец клапана и на стационарный гидравлический компенсатор клапанного зазора. Конец коромысла, имеющий круглую головку, должен находиться на компенсаторе, а плоский конец - на конце клапана. 3. Очистить шейки и опоры распределительных валов чистой, не оставляющей ворса и ниток тканью. 4. Установить распределительные валы на свои места. См. "Распределительный вал".
