Датчик кислорода (с электронагревателем)

Датчик кислорода (с электронагревателем) Chevrolet Captiva

Процедура снятия

Ряд цилиндров 1 - Датчик 1 1. Отсоедините отрицательный кабель аккумулятора.

Примечание: Датчик кислорода имеет неразъемный гибкий вывод и разъем. Гибкий вывод не снимать с датчика кислорода. Повреждение или снятие гибкого вывода или разъема влияет на работу датчика кислорода. С датчиком кислорода обращаться осторожно. Не ронять датчик кислорода.

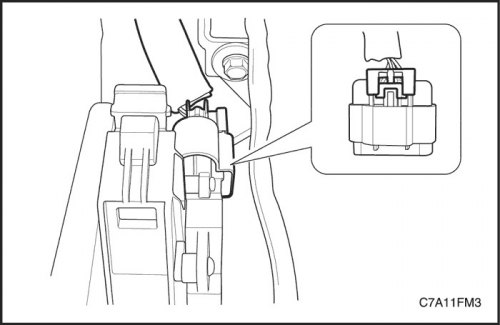

2. Отсоединить разъем верхнего нагреваемого датчика кислорода сзади головки цилиндров ряда цилиндров 1.

3. Снимите переднюю выхлопную трубу. См. Часть 1G3, Система выпуска отработавших газов - HFV6 3.2L. 4. Снять задний каталитический нейтрализатор. См. Часть 1G3, Система выпуска отработавших газов - HFV6 3.2L. 5. Снять задний выпускной коллектор. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L.

Внимание! Перед демонтажем датчика кислорода остудить двигатель. Демонтаж датчика кислорода на горячем двигателе может привести к повреждению резьбы в выпускном коллекторе.

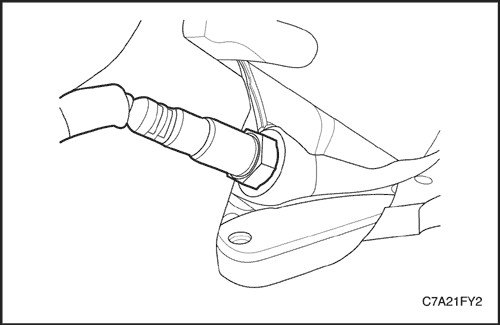

6. С помощью приспособления для снятия/установки датчика кислорода DW170-010 аккуратно снять верхний нагреваемый датчик кислорода с заднего выпускного коллектора.

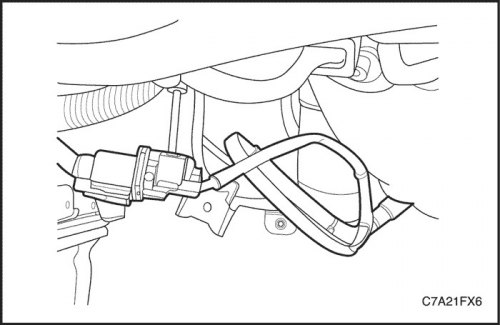

Ряд цилиндров 1 - Датчик 2 1. Отсоедините отрицательный кабель аккумулятора. 2. Отсоединить разъём нижнего нагреваемого датчика кислорода.

Внимание! Перед демонтажем датчика кислорода остудить двигатель. Демонтаж датчика кислорода на горячем двигателе может привести к повреждению резьбы в выпускном коллекторе.

3. С помощью приспособления для снятия/установки датчика кислорода DW170-010 аккуратно снять нижний нагреваемый датчик кислорода с приемной трубы глушителя.

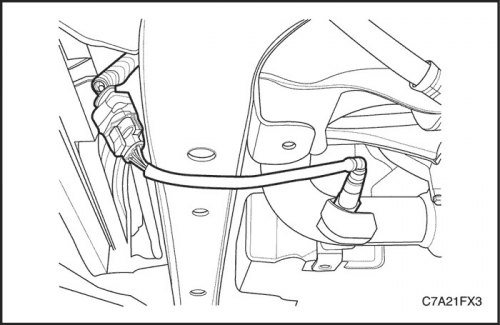

Ряд цилиндров 2 - Датчик 1 1. Отсоедините отрицательный кабель аккумулятора. 2. Отсоединить разъём верхнего датчика кислорода.

Внимание! Перед демонтажем датчика кислорода остудить двигатель. Демонтаж датчика кислорода на горячем двигателе может привести к повреждению резьбы в выпускном коллекторе.

3. С помощью приспособления для снятия/установки датчика кислорода DW170-010 аккуратно снять верхний нагреваемый датчик кислорода с переднего выпускного коллектора.

Ряд цилиндров 2 - Датчик 2 1. Отсоедините отрицательный кабель аккумулятора. 2. Отсоединить разъём нижнего нагреваемого датчика кислорода.

Внимание! Перед демонтажем датчика кислорода остудить двигатель. Демонтаж датчика кислорода на горячем двигателе может привести к повреждению резьбы в выпускном коллекторе.

3. Снять нижний нагреваемый датчик кислорода с приемной трубы глушителя.

Процедура установки

Важно: Для резьбы датчика кислорода используется специальный противозадирный состав. Этот состав состоит из жидкого графита и стеклянных шариков. Графит выгорает, а стеклянные шарики остаются и облегчают снятие датчика. Новые или отремонтированные датчики уже имеют состав, нанесенный на резьбу. Если датчик снимается с двигателя или переустанавливается, то на резьбу обязательно нанести противозадирный состав перед повторной установкой.

Ряд цилиндров 1 - Датчик 1 1. При необходимости покрыть резьбу нагреваемого датчика кислорода противопригарной смазкой. 2. С помощью приспособления для снятия/установки датчика кислорода DW170-010 аккуратно установить верхний нагреваемый датчик кислорода на задний выпускной коллектор. Гибкий вывод не снимать с датчика кислорода. Повреждение или снятие гибкого вывода или разъема влияет на работу датчика кислорода. С датчиком кислорода обращаться осторожно. Не ронять датчик кислорода. Затянуть Затянуть нагреваемый датчик кислорода до 50 Н·м (37 lb-ft).

Ряд цилиндров 1 - Датчик 2 1. При необходимости покрыть резьбу нагреваемого датчика кислорода противопригарной смазкой. 2. С помощью приспособления для снятия/установки датчика кислорода DW170-010 установить нижний нагреваемый датчик кислорода на приемную трубу глушителя. Затянуть Затянуть нагреваемый датчик кислорода до 50 Н·м (37 lb-ft). 3. Присоединить разъём верхнего нагреваемого датчика кислорода. 4. Присоедините отрицательный кабель аккумулятора.

Ряд цилиндров 2 - Датчик 1 1. При необходимости покрыть резьбу нагреваемого датчика кислорода противопригарной смазкой. 2. С помощью приспособления для снятия/установки датчика кислорода DW170-010 аккуратно установить верхний нагреваемый датчик кислорода на передний выпускной коллектор. Затянуть Затянуть нагреваемый датчик кислорода до 50 Н·м (37 lb-ft). 3. Присоединить разъём верхнего нагреваемого датчика кислорода. 4. Присоедините отрицательный кабель аккумулятора.

Ряд цилиндров 2 - Датчик 2 1. При необходимости покрыть резьбу нагреваемого датчика кислорода противопригарной смазкой. 2. С помощью приспособления для снятия/установки датчика кислорода DW170-010 установить нижний нагреваемый датчик кислорода на приемную трубу глушителя. Затянуть Затянуть нагреваемый датчик кислорода до 50 Н·м (37 lb-ft). 3. Присоединить разъём нижнего нагреваемого датчика кислорода. 4. Присоедините отрицательный кабель аккумулятора.
