Узел топливной рампы

Узел топливной рампы Chevrolet Captiva

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора. 2. Сбросить давление в системе подачи топлива. См. "Сбрасывание давления в системе подачи топлива". 3. Снять узел верхнего впускного коллектора. См. Часть 1C2, "Механическая часть двигателя - HFV6 3.2L. 4. Отсоедините топливопровод от топливной рампы.

Внимание! Очистить окрестности области, где топливные форсунки входят в нижний впускной коллектор.

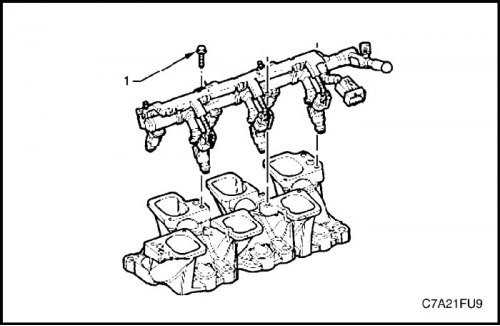

5. Снять винт (1), три позиции, крепящий топливную рампу к нижнему впускному коллектору.

Внимание! Необходимо следить за тем, чтобы при снятии топливной рампы с форсунками в сборе не повредить распыляющие кончики форсунок и контакты разъема жгута электропроводки. После снятия необходимо уложить топливную рампу с форсунками в сборе на опору.

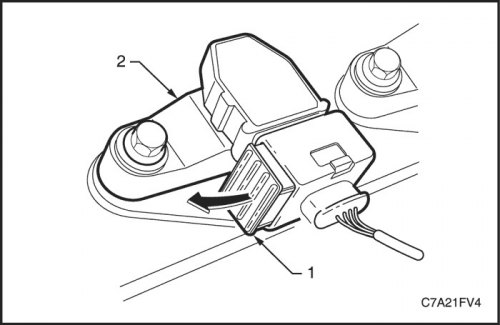

6. Сдвинуть фиксатор (1) разъема проводки топливной форсунки вверх в направлении стрелки. 7. Отсоединить разъем от топливной форсунки.

8. Сдвинуть фиксатор (1) разъема проводки топливной форсунки вверх в направлении стрелки. 9. Отсоединить разъем от топливной форсунки.

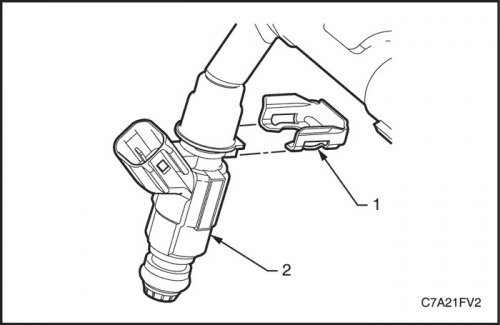

10. Отверткой с плоским лезвием снять скобу крепления (1) топливной форсунки с топливной форсунки (2). Выбросить скобу крепления.

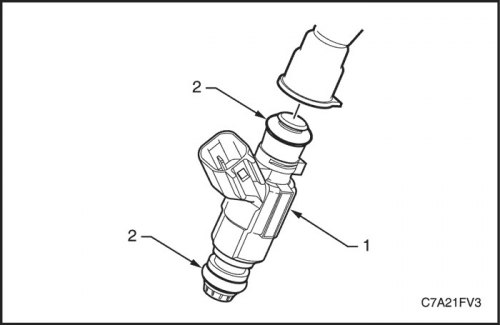

11. Снять топливную форсунку (1) с топливной рампы. 12. Снять и выбросить уплотнения топливных форсунок (2).

Процедура установки

1. Установить новые уплотнения топливных форсунок и смазать чистым моторным маслом. 2. Установить топливную форсунку (2) на топливную рампу. 3. Установить новую скобу крепления (1) топливной форсунки. 4. Присоединить разъем топливных форсунок.

5. Аккуратно установить топливную рампу с форсунками в сборе.

Внимание! Прежде чем затягивать крепежные винты, проследить, чтобы топливные форсунки были правильно вставлены в нижний впускной коллектор и чтобы кронштейны крепления топливной рампы были правильно расположены.

6. Установить винты (1) крепления топливной рампы в сборе. Затянуть Затянуть крепежные винты топливной рампы в сборе до 10 Н·м (89 lb-in). 7. Присоединить шланг подающего топливопровода к топливной рампе. 8. Проверить топливную рампу и быстроразъемное соединение на течи.
